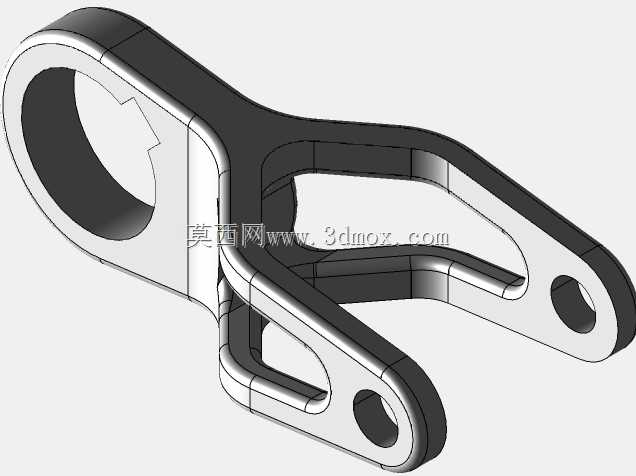

双叉式异形连接传动支架结构

该双叉式异形连接传动支架属于机械传动系统中的核心受力连接构件，主要应用于中小载荷的间歇式传动链路、轻工自动化设备的连杆传动组、自行车变速传动机构以及小型专用设备的执行端连接部位，承担动力传递、运动轨迹约束、相邻构件定位支撑的多重作用，可在往复摆动、小角度旋转的工况下长期稳定工作，适配多类需要变向传力的机械装配场景。从实际用途来看，该构件一端的带内齿异形大孔用于与配套的花键轴、异形输出轴形成周向固定连接，可传递额定范围内的扭矩，避免传动过程中出现轴孔相对打滑的问题；另一端的双叉臂结构带有两个同轴的小圆安装孔，用于通过销轴与末端执行构件、从动连杆形成铰接配合，可将输入端的旋转运动转化为从动端的往复摆动或定轨迹直线运动，同时双叉式的结构设计可分散铰接点的受力，降低单臂结构在交变载荷下出现应力断裂的风险。在功能特性层面，该支架采用等强度的流线型外形设计，整体无直角锐边结构，所有受力过渡位置均做了大圆角平滑处理，可有效降低应力集中系数，提升构件的疲劳寿命；构件主体采用镂空减重设计，在保证整体结构刚度、强度满足载荷要求的前提下，尽可能削减了非受力区域的材料用量，降低了构件自身重量，减少传动过程中的惯性损耗，提升传动响应速度。从设计思路来看，该构件首先根据传动链路的传力需求确定输入端轴孔的配合尺寸与内齿啮合参数，保证扭矩传递的可靠性，再根据从动端的运动行程、摆动角度确定双叉臂的张开角度与铰接孔的中心距，确保运动过程中无结构干涉；之后通过有限元受力分析，对非受力区域做材料去除优化，对受力集中的轴孔根部、叉臂弯折位置做加厚补强处理，平衡构件的重量与结构强度。在外形尺寸与安装边界层面，该构件输入端大孔的中心与两个铰接孔的中心处于同一装配基准平面内，安装时需保证轴孔与配合轴的同轴度公差在0.02mm以内，两个铰接孔的同轴度公差控制在0.015mm以内，避免装配后出现运动卡滞；构件整体厚度适配常规的连杆装配间隙，安装后与周边相邻构件的最小安全间隙不小于3mm，避免运动过程中出现摩擦碰撞，适配直径12-20mm的配套花键轴与直径6-10mm的铰接销轴，可直接替换同安装尺寸的常规连接支架，无需对原有设备结构做额外改造。
