克里奥练习用异形铰接支架零件造型

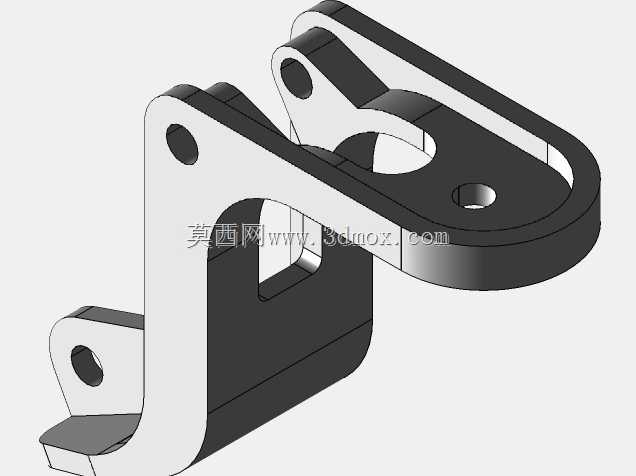

该铰接支架零件属于通用机械传动连接类五金构件，主要应用于各类需要实现铰接转动、多点位固定的机械装配场景中，常见于小型工装夹具、轻工机械连杆机构、自动化输送线的活动连接部位，可作为两个相对运动构件之间的连接载体，既能够承担静态下的结构支撑载荷，也可以在机构往复摆动过程中传递运动作用力，保证铰接部位的转动自由度同时限制非必要方向的位移偏移。从功能特性来看，该零件采用一体化弯折成型的结构设计，主体分为上下两个功能区域：上部为带弧形避让槽的平板安装面，开设的圆形通孔用于穿装铰接销轴或固定螺栓，弧形槽结构可适配相邻构件的转动轨迹，避免运动过程中出现结构干涉；下部为带侧伸安装耳的弯折支撑臂，侧耳位置的通孔用于与固定基座端连接，主体弯折形成的空腔可容纳相邻铰接件的端部结构，整体结构在保证连接强度的前提下尽可能缩减了零件体积，减少不必要的材料占用。从设计思路层面，该零件作为基础造型练习案例，完整覆盖了实体拉伸、切除、圆角过渡、孔位定位等基础建模操作逻辑：建模过程中首先确定主体安装面的基准平面，绘制上部平板的外轮廓并拉伸得到基础实体，随后根据铰接转动的空间需求绘制弯折支撑臂的轮廓，通过拉伸与布尔合并得到整体主体结构，再根据装配需求定位各个安装孔的中心位置，通过切除操作完成孔位加工，最后对所有锐边进行圆角过渡处理，既消除了应力集中隐患，也提升了零件的实际装配安全性。从安装边界来看，该零件上部平板的长度方向可适配相邻铰接件的安装宽度，下部支撑臂的弯折高度决定了铰接点与基座之间的垂直距离，各个安装孔的孔径匹配常用规格的圆柱销轴与紧固螺栓，安装时仅需将下部侧耳与基座对位固定，上部平板通过销轴与活动构件连接即可完成装配，无需额外定制异形连接件，可直接适配常规的机械连接标准件，能够满足基础教学练习与简单机构改装的使用需求。
