螺旋啮合小齿轮传动组件三维设计

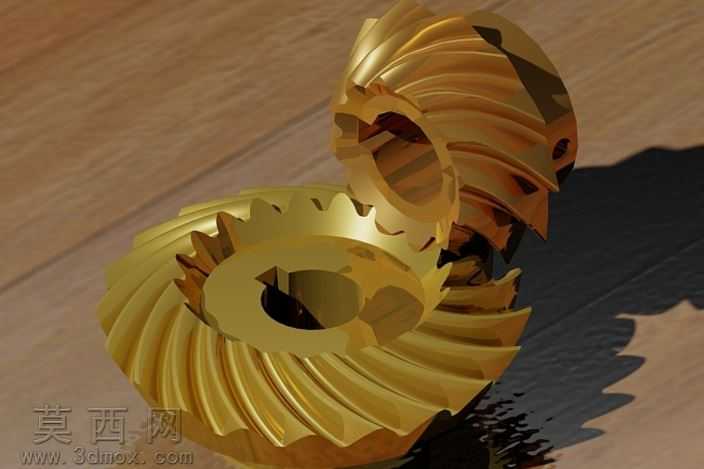

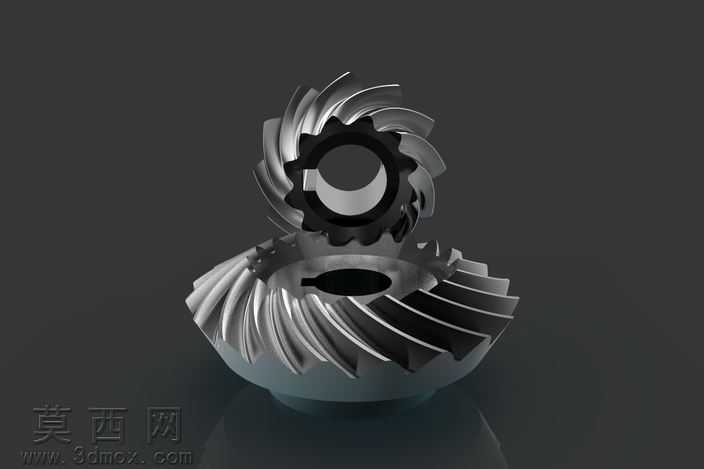

本套小齿轮传动组件采用三维参数化建模方式完成整体设计，建模过程中优先保证齿轮齿形的啮合精度，针对螺旋锥齿轮的齿面曲率、齿向倾角进行逐段参数校准，确保两个配对齿轮的齿廓完全符合啮合传动的运动学要求，避免出现传动卡滞、侧隙不均的问题。建模阶段首先绘制齿轮的基准回转轴线，确定两个配对齿轮的轴交角参数，通过渐开线齿廓方程生成单个轮齿的基础曲面，再通过环形阵列完成整圈轮齿的排布，之后对轮齿与轮毂的衔接位置做平滑过渡处理，消除应力集中的尖锐结构。轮毂部分根据实际装配需求设计了中心安装孔与定位结构，孔位的同轴度公差在建模中做了参数约束，保证后续装配时可与传动轴精准配合。材质渲染阶段选用金属黄铜材质，调整材质的反射率、粗糙度与金属度参数，还原铜质齿轮经过精加工后的金属光泽，齿面部分添加细微的加工纹理效果，避免渲染效果过于塑料化，同时通过光影设置突出轮齿的螺旋走向与啮合位置的结构细节，让整体渲染效果真实还原零件的加工质感。设计过程中重点考量了齿轮副的传动平稳性，对轮齿的螺旋角进行优化，降低齿轮传动过程中的冲击与噪音，同时对齿轮的整体壁厚做了合理分配，在保证零件结构强度的前提下控制整体重量，适配小型传动机构的安装使用需求。整体模型结构完整，齿形参数准确，各部分结构衔接自然，既可以作为机械设计教学的演示案例，也可用于小型传动机构的设计参考，还原了螺旋锥齿轮副的真实结构特征与装配关系。
