大模数斜齿轮传动组件三维结构设计

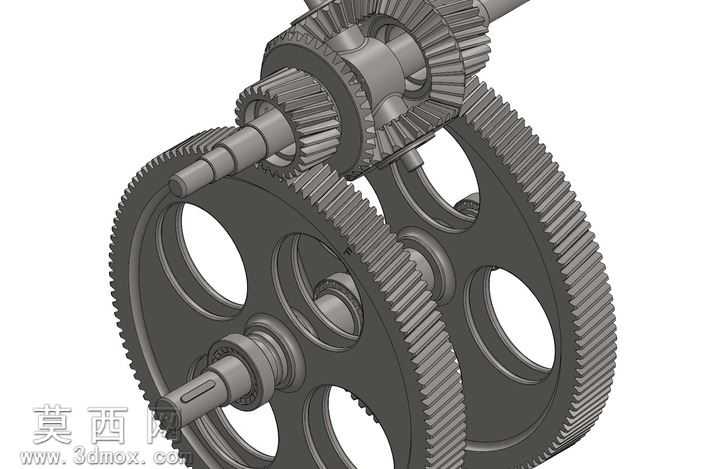

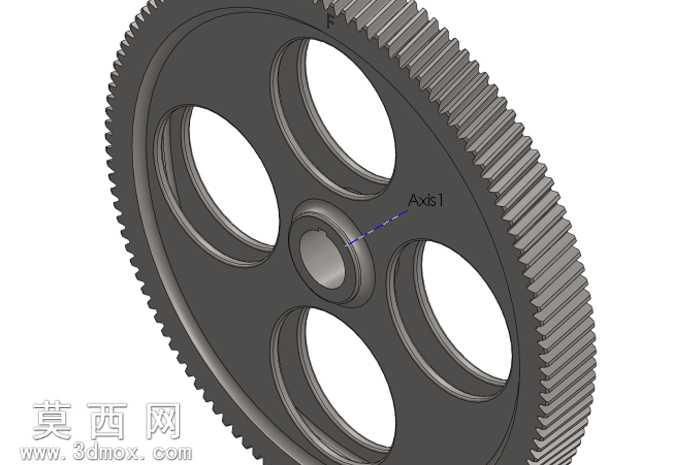

本作品为大模数斜齿轮传动组件的三维建模成果，核心参数为模数m10、齿数Z124，整体建模过程严格遵循机械设计标准，依托三维建模软件完成全参数化结构搭建。建模阶段首先以齿轮啮合原理为基础，通过参数化公式推导斜齿轮的齿廓渐开线、螺旋线轨迹，精准控制齿向螺旋角、齿顶高系数、顶隙系数等核心参数，保证齿面啮合的贴合度与传动精度，避免出现齿面干涉、啮合错位等问题。模型完整还原了大齿轮的辐板式轻量化结构，在轮辐处设计了三处对称的减重通孔，在保证轮体结构强度、满足大扭矩传动承载要求的前提下，有效降低了齿轮自身重量，减少传动过程中的转动惯量，提升传动响应效率。同时配套完成了啮合小齿轮、传动轴、支撑轴承、差速联动锥齿轮等配套传动部件的建模，各部件之间严格按照实际装配关系设置配合约束，轴段与齿轮内孔采用过渡配合定位，轴承位与轴肩设置精准的轴向定位台阶，还原了真实传动机构的装配逻辑。材质渲染阶段针对不同部件的实际应用场景匹配对应材质效果：齿轮主体采用调质合金钢材质，渲染出金属表面经过精加工后的哑光金属质感，齿面部分做了细微的磨削纹理处理，还原真实机加工后的表面状态；传动轴部分做了表面氧化处理的深灰色金属质感，轴承部件区分出内圈、外圈的金属材质与滚动体的亮面精钢效果，整体渲染效果层次分明，清晰展现各部件的结构特征与装配关系。结构设计上充分考虑大模数齿轮的重载传动需求，轮缘厚度、轮毂长度均按照重载传动的强度要求设计，保证齿轮在大扭矩传递过程中不会出现轮缘变形、轮毂开裂等失效问题；齿轮与轴之间采用键连接的结构预留，模型中还原了键槽的精准位置与尺寸，可直接用于后续的工程图导出、有限元强度校核、运动仿真分析等工作。整体建模过程兼顾了设计合理性与结构实用性，每一处细节都匹配机械传动的实际设计规范，能够直观展现斜齿轮传动组件的工作原理与结构组成，可用于机械设计教学、传动方案验证、产品结构优化等多个场景。
