托森T2扭矩感应式差速器三维结构设计

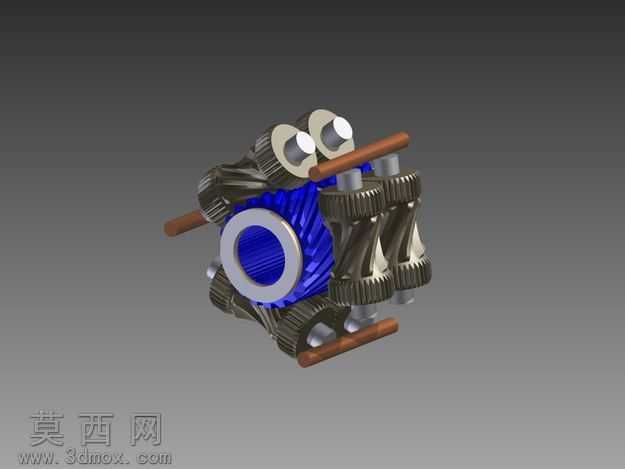

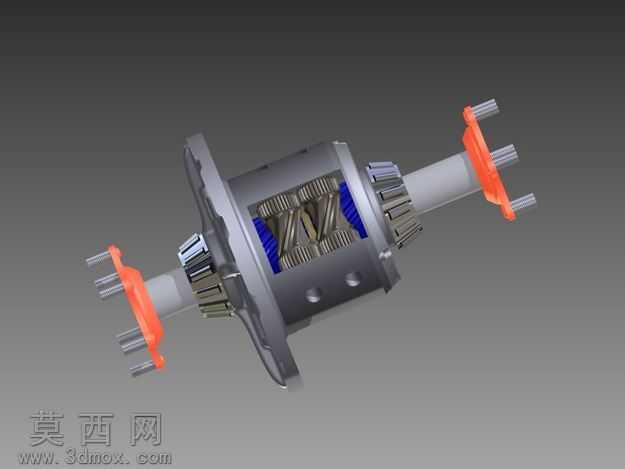

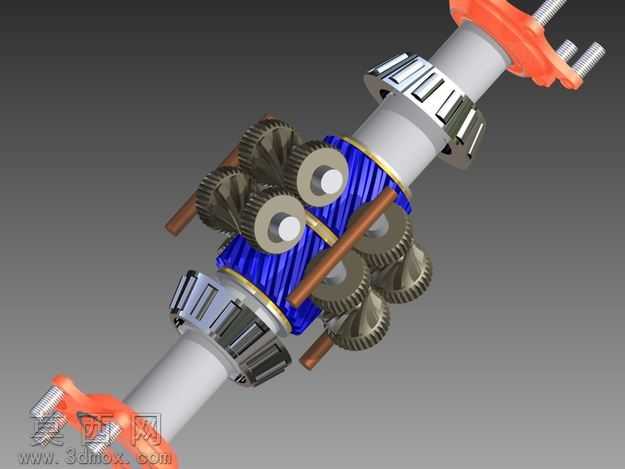

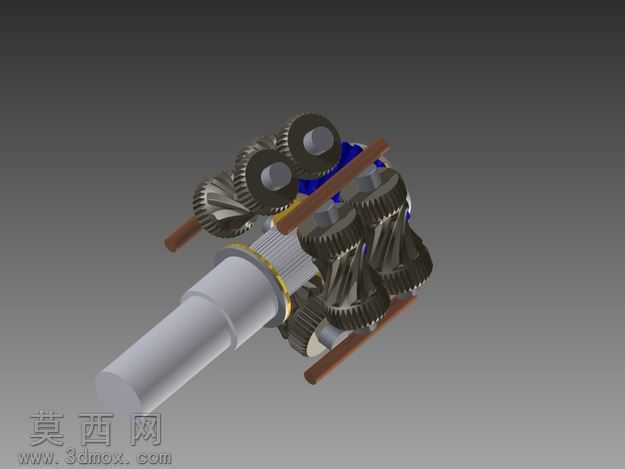

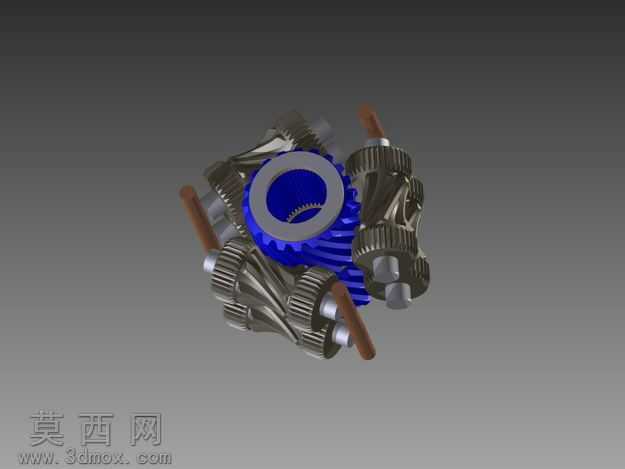

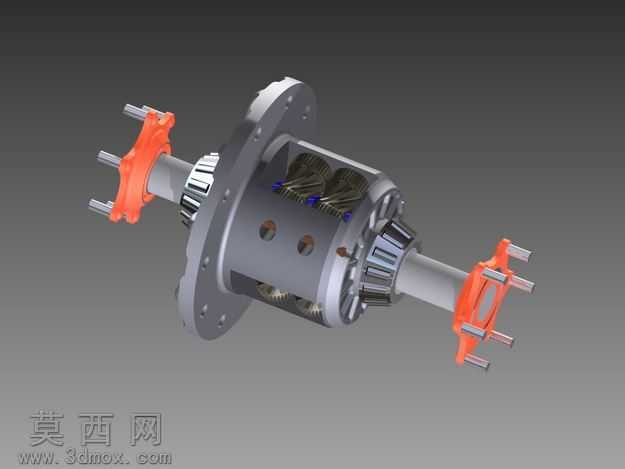

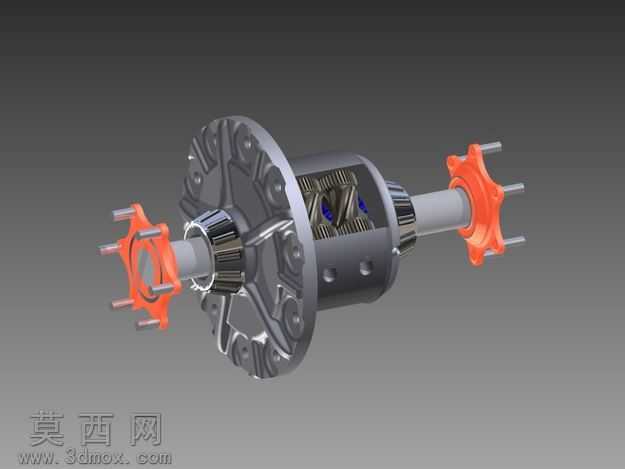

本作品为托森T2型扭矩感应式差速器的三维数字化模型，建模过程严格遵循托森差速器的真实机械结构原理，依托三维建模软件完成全零部件的参数化搭建，完整还原了该型差速器的核心传动逻辑与装配关系。建模阶段首先对差速器的核心组成部件进行拆分建模，包含差速器壳体、蜗轮蜗杆啮合副、中心传动齿轮、行星齿轮轴、输出轴连接端等核心结构，每一个零部件的尺寸参数均参考托森T2差速器的实际工程比例设定，确保齿轮模数、啮合间隙、轴孔配合公差符合机械设计的规范要求。在齿轮结构建模中，重点还原了蜗轮与蜗杆的自锁啮合特性，对齿面的渐开线轮廓进行精准绘制，保证齿轮副的传动干涉检查完全通过，能够直观呈现扭矩从输入到两侧输出轴的传递路径。材质与渲染阶段，针对不同零部件的实际材质属性进行区分设置：核心传动齿轮采用金属合金钢材质，添加细腻的金属磨砂纹理与齿面加工质感，蓝色的中心齿轮部件做了差异化的材质着色处理，便于清晰区分不同传动层级的构件；金属轴类部件添加了镀铬金属的高光反射属性，还原传动轴的金属光泽；差速器壳体采用铸钢材质的哑光质感，搭配轻微的使用质感纹理，提升模型的真实感。渲染过程中采用柔和的工业展示布光，通过多角度光源照射凸显齿轮啮合处的结构细节，避免金属材质出现过曝或暗部死黑的问题，同时对模型的装配间隙做了视觉优化，既保证结构的真实装配关系，又能让观看者清晰分辨每一个独立构件。设计思路上，该模型重点突出托森T2差速器的扭矩敏感自锁特性，通过完整的结构装配展示，清晰呈现当两侧输出轴出现转速差时，蜗轮蜗杆副如何通过啮合摩擦实现扭矩的自动分配，区别于普通开放式差速器的动力传递逻辑。模型整体装配层级清晰，所有活动构件均按照实际运动关系设置了装配约束，能够直观演示差速器在差速工况下的内部构件运动状态，可用于汽车传动系统的结构教学、机械原理演示以及相关传动部件的设计参考，完整展现了托森差速器作为高端限滑差速器的精密机械结构特点，将原本封闭在差速器壳体内的复杂传动结构直观呈现，帮助理解其扭矩自动分配的机械原理。
