带拔模特征的对称式开槽连接基座

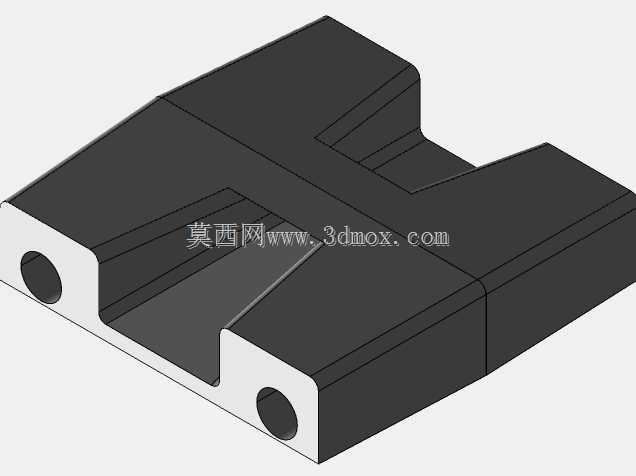

该零件属于机械装配体系中常用的连接基座类构件，主要应用于各类工装夹具、小型自动化输送线侧边定位、轻型设备机架拼接等场景，承担相邻构件的定位衔接、载荷分散传递的作用，可在低速、低冲击的装配环境下长期稳定工作，适配多类需要快速对位拼接的模块化机械结构。从功能特性来看，零件采用对称式开槽结构设计，中部通槽可容纳对应规格的型材或连接臂嵌入，两侧端面的同轴通孔用于穿装锁紧螺栓或定位销，实现与相邻部件的刚性连接，避免装配后出现横向窜动；零件主体的拔模特征适配注塑或铣削加工的工艺需求，在批量生产时可降低脱模难度、减少加工过程中的刀具干涉，同时斜度结构也能在装配时起到导向作用，提升对位拼接的效率，降低装配对位的难度。设计思路上，该零件优先遵循结构可靠性优先的原则，整体采用等壁厚的块状构型，在开槽位置做了过渡圆角处理，避免应力集中导致的受力断裂，两侧的安装孔位采用同轴度公差约束，保证穿装紧固件时不会出现卡滞，同时外轮廓的斜向拔模面既满足加工工艺要求，也能在零件堆叠存储时减少贴合面的吸附力，方便物料转运取用。从安装边界来看，该零件整体为紧凑型块状结构，长度、宽度、高度方向的尺寸均适配常规小型模块化装配的空间要求，两侧安装孔的中心距与通用工业铝型材的安装孔位间距匹配，中部通槽的宽度与厚度适配常用规格的方型型材或连接片，安装时仅需将对接部件嵌入中部通槽，对齐孔位后穿入紧固件锁紧即可完成装配，不需要额外加工适配结构，可直接替换同规格的传统连接块使用，在降低装配复杂度的同时，也能减少定制加工件的成本投入，适合各类轻型机械结构的快速搭建场景。
