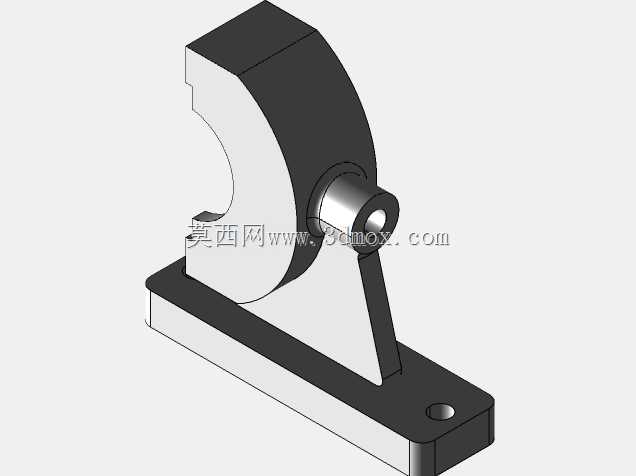

立式带座轴支撑铰接支座结构

该结构属于机械传动系统中的轴类支撑部件，主要应用于各类中小型机械设备的传动轴系、铰接摆动机构中，常见于轻工输送设备、小型工装夹具、半自动生产工位的摆动执行端，用来为回转销轴提供稳定的径向支撑，同时承受轴系运转过程中产生的径向载荷与少量偏摆力矩，避免轴件在往复摆动或低速回转过程中出现挠曲变形、位置偏移的问题。从实际用途来看，这类支撑座可以适配不同直径的铰接销轴，为连杆机构、摆动摇臂、翻转工位组件提供固定的回转支点，在手动工装、小型自动化摆台、物料限位挡架结构中应用十分广泛，能够替代一体式焊接支座，降低装配调整的难度，后期维护更换销轴时无需拆解整体基座，大幅提升设备运维效率。从功能特性上看，该结构采用一体式铸造式主体搭配平板安装底座的设计，主体部分为半开式C型支撑臂，臂端设置同轴的销轴安装孔，孔位可配套轴套来降低销轴转动时的磨损，支撑臂与底座之间设置三角加强筋结构，能够有效提升支撑臂的抗弯折能力，避免受侧向载荷时出现臂部断裂的问题；底座为长条形平板结构，两端设置沉头安装孔，可以通过螺栓直接固定在设备安装面或者型材机架上，安装后整体结构重心偏低，支撑稳定性更强。在设计思路上，该结构优先考虑了安装便捷性与载荷承载能力的平衡，半开式的C型臂设计既保证了销轴安装位的同轴度精度，又减少了不必要的实体材料占用，降低了零件自身重量；加强筋的位置沿着载荷传递路径布置，将销轴孔位承受的径向力顺畅传导到底座安装面，避免应力集中在臂部与底座的连接位置；销轴孔的端部设置凸台结构，既可以增加孔位的接触长度提升支撑刚度，又能为销轴的轴向定位提供贴合面，方便加装轴端挡圈实现销轴的轴向固定。从安装边界来看，底座的安装孔间距适配常规的铝型材槽距或者钢板安装孔位标准，整体高度控制在常规小型机构的安装空间范围内，支撑臂的开口尺寸预留了足够的连杆或者摇臂活动空间，不会在构件摆动过程中出现运动干涉，销轴孔的直径适配常用的标准圆柱销轴，用户可以根据实际载荷大小选配对应直径的销轴与配套轴套，无需对支座主体进行二次加工即可直接投入装配使用。
