带安装凸台双接口壳体类机械零件

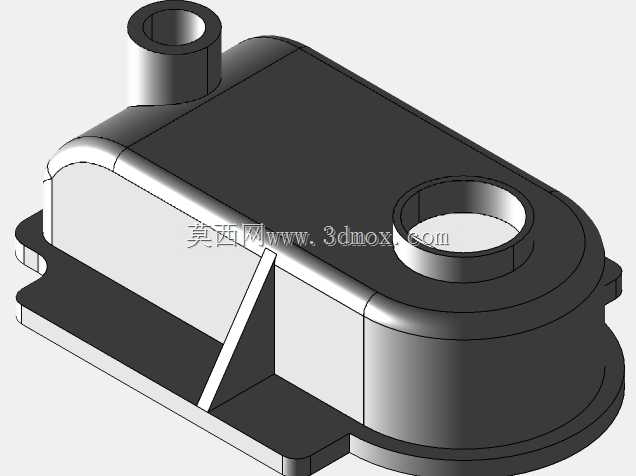

该壳体零件属于小型流体或气路控制类设备的核心承载外壳，常见应用于小型气动控制单元、微型液压阀组集成模块、小型车载传感装置的防护外壳场景，在工业自动化气动回路、小型工程机械的油路分配单元、民用净水设备的阀组集成模块中都能见到这类结构的应用，主要作用是为内部的阀芯、传感元件、流道组件提供密闭的安装空间，同时隔绝外部粉尘、水汽、油污对内部精密组件的侵蚀，保障内部元件在复杂工况下的运行稳定性。从功能特性来看，该壳体采用一体化抽壳成型结构，顶部设置两个不同高度的圆柱形通口，较高的接口可作为流体或气体的输入端口，较低的大直径接口可作为输出端口或者内部元件的检修装配口，侧边设置的三角形加强筋连接壳体主体与底部安装法兰，有效提升壳体在承压状态下的结构强度，避免接口位置受管路拉扯应力出现开裂变形。底部延伸出的带安装边的法兰结构，预留了平整的安装贴合面，可通过螺栓将整个壳体固定在设备基板或者阀组安装板上，安装边的轮廓做了圆角过渡处理，避免安装时应力集中导致的边缘破损。设计思路上，该零件优先采用抽壳命令构建主体薄壁结构，在保证壳体整体刚度的前提下尽可能降低零件重量，减少原材料消耗，壳体的外轮廓边角全部做了圆弧过渡处理，既避免了锐边带来的装配划伤风险，也能优化注塑或者压铸成型时的材料流动性能，减少成型缺陷。两个接口的同轴度、安装法兰的平面度都做了针对性的结构设计预留，接口位置的壁厚做了局部加厚处理，方便后续加工连接螺纹或者装配快插接头，安装法兰的厚度也做了加强，保证螺栓锁紧时不会出现法兰变形。从安装边界来看，该零件整体为扁长型类椭圆结构，主体宽度适配常规小型阀组的安装间距，底部安装边的突出尺寸预留了足够的螺栓操作空间，两个顶部接口的高度差设计可以避免外接管路时出现干涉，方便不同规格管路的排布安装，壳体的内部空腔尺寸可以容纳常规的小型阀芯、PCB传感板等组件，内壁的均匀壁厚设计也能保证成型时的冷却均匀性，降低零件成型后的变形量，提升批量生产时的尺寸一致性。
