曲柄滑块式蒸汽动力传动结构设计

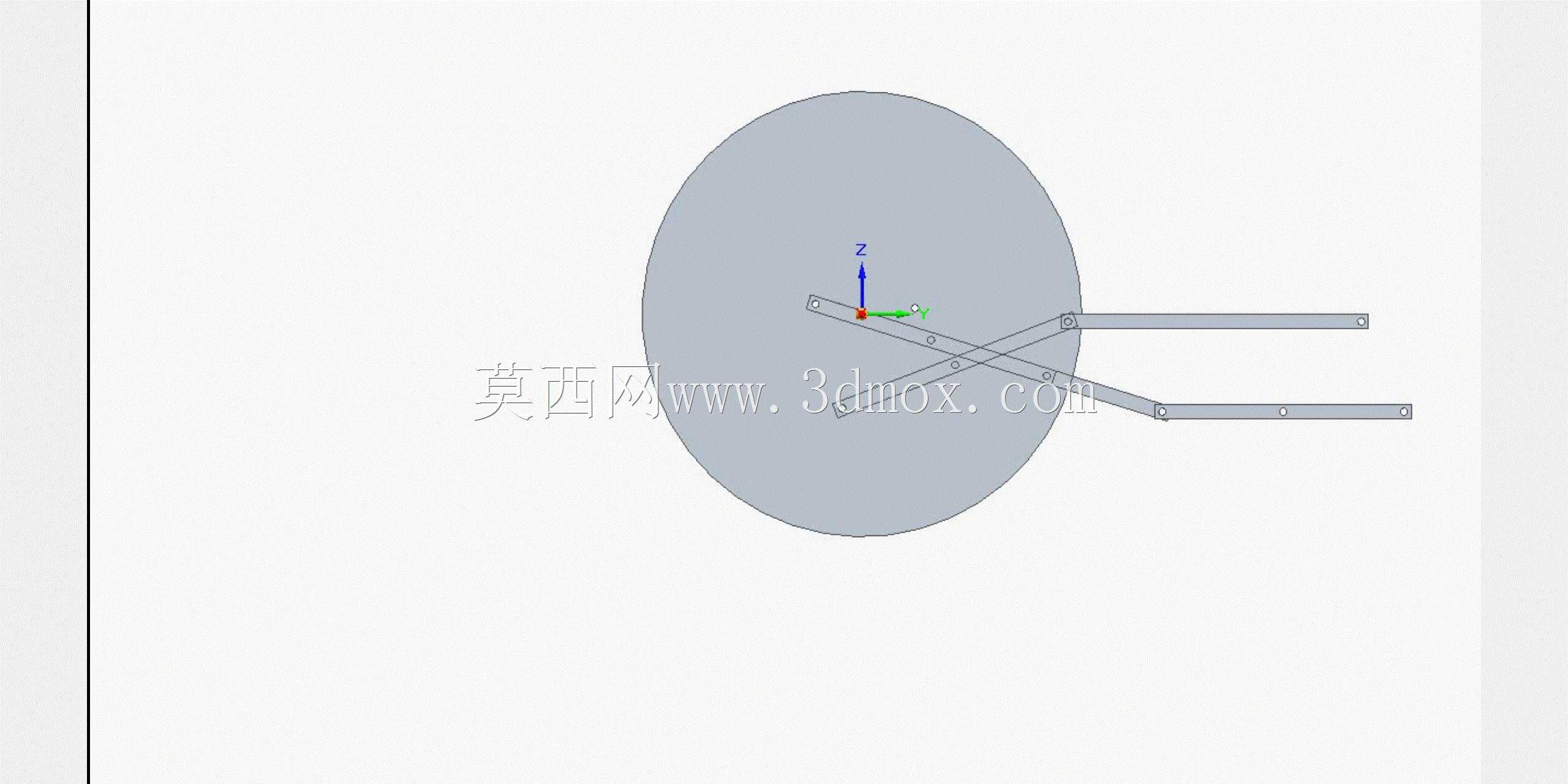

该结构是经典蒸汽动力转换的核心执行单元，主要应用于小型蒸汽动力演示装置、老式蒸汽动力设备的原理复刻、教学实训动力模块等场景，能够将蒸汽压差产生的圆周驱动力稳定转换为直线往复输出，适配小型蒸汽发电机组、往复式蒸汽泵、简易蒸汽动力代步装置的动力传递需求，是热能向机械能转换环节中最基础也最可靠的机械结构形式之一。整套结构的核心功能是完成运动形式的转换，通过偏心轮盘承接蒸汽做功产生的旋转扭矩，依靠铰接的双平行连杆将偏心转动的位移量传递至端部的滑动执行端，在运行过程中双连杆的平行布局能够抵消单连杆传动带来的侧向分力，避免滑动端出现卡滞、偏磨的问题，相比单连杆曲柄滑块结构，该设计的传动平顺性更好，侧向载荷更小，能够适配更长行程的往复输出需求，在低转速大扭矩的蒸汽动力工况下运行稳定性更强。设计过程中优先考虑了蒸汽动力工况的低转速、大扭矩特性，轮盘采用大直径整圆结构，既可以作为飞轮储存转动惯量，抵消蒸汽做功的间歇性脉冲带来的转速波动，让动力输出更平稳，也为偏心铰接点提供了足够的安装空间，偏心铰接点的位置经过反复校核，确保连杆摆动角度处于合理区间，避免出现传动死点；双连杆采用等长平行设计，两端铰接点的同轴度公差控制在极小范围内，保证滑动端的运动轨迹始终保持直线，不会出现别劲的问题，同时连杆上预留的铰接安装孔可以根据行程需求调整铰接位置，灵活适配不同的往复行程要求。整套结构的核心回转轮盘直径为64.84mm，双连杆平行布置的中心距与轮盘偏心距匹配，滑动端的总行程由偏心距决定，安装时需要保证轮盘回转中心与滑动端的运动轨迹处于同一平面，垂直方向的安装偏差不能超过0.02mm，避免连杆运行时产生附加扭矩；结构整体的安装边界紧凑，不需要额外的导向支撑结构，依靠双连杆的平行约束即可保证滑动端的运动精度，既可以独立作为动力演示单元使用，也可以直接集成到小型蒸汽设备的动力舱内，适配小型化蒸汽动力装置的紧凑安装需求，在教学场景中能够直观展示曲柄滑块机构的运动原理，帮助学习者理解热能转换为机械能的完整机械传递过程。
