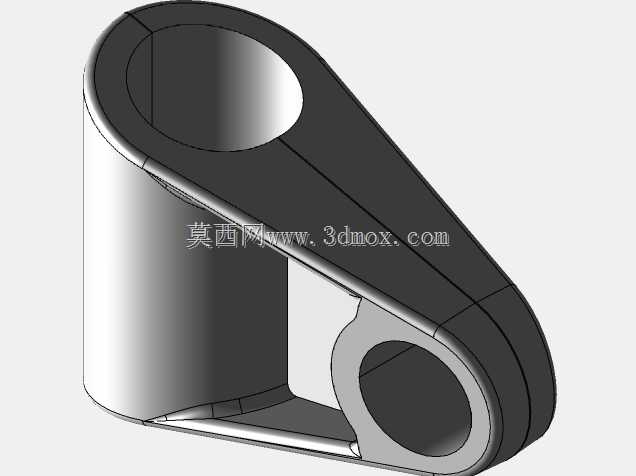

双孔铰接式机械连接摇臂结构件

该结构件属于机械传动系统中的铰接摇臂类零件，主要应用于各类需要实现往复摆动传动、力臂传导以及多部件铰接联动的工业场景中，常见于轻工自动化设备的连杆传动机构、小型工程机械的操纵联动结构、专用设备的角度调节支撑单元，可在两个铰接点位之间实现固定力臂的动力传递，将直线往复运动转化为定角度摆动输出，或是将摆动动作传导至下游执行部件，同时承担铰接点位之间的结构支撑作用，保障传动过程中两个连接端的相对位置精度，避免传动过程中出现结构形变导致的传动误差。该零件采用一体化流线型结构设计，主体为变截面的弧形连接臂结构，两端分别设置不同孔径的铰接安装孔，大孔径端用于与固定铰接支座或是大直径铰接销轴配合，作为摇臂摆动的固定回转支点，小孔径端用于连接传动拉杆或是执行端部件，作为动力输入或输出的连接点位。连接臂的截面采用外圆弧过渡的封闭薄壁结构，在保障整体结构强度与抗扭抗弯性能的同时，尽可能降低零件自身重量，减少摆动过程中的惯性负载，提升传动响应速度。零件的安装边界需重点匹配两端铰接孔的中心距参数，安装时需保障大孔端的销轴与支座孔同轴度符合装配要求，小孔端的连接销轴与配合件的安装孔保持同轴，避免装配后出现卡滞、偏磨问题。设计过程中重点考量了铰接部位的受力分布，在大小孔与连接臂的衔接位置做了加厚过渡处理，避免长期交变载荷作用下出现应力集中导致的结构断裂，同时臂身的外轮廓采用顺滑圆弧过渡，无尖锐棱角，既减少了零件生产过程中的加工应力残留，也避免安装使用过程中对周边管线、部件造成剐蹭损伤。零件的铰接孔内壁可根据实际使用需求加装轴套，降低铰接转动过程中的磨损，延长零件整体使用寿命，整体结构无复杂异形曲面，适配常规的机械加工或是铸造成型工艺，可满足不同批量的生产加工需求，在传动系统中可稳定实现固定传动比的摆动传导，保障设备动作的精准性与运行稳定性。
