柔性齿轮防尘罩结构设计方案

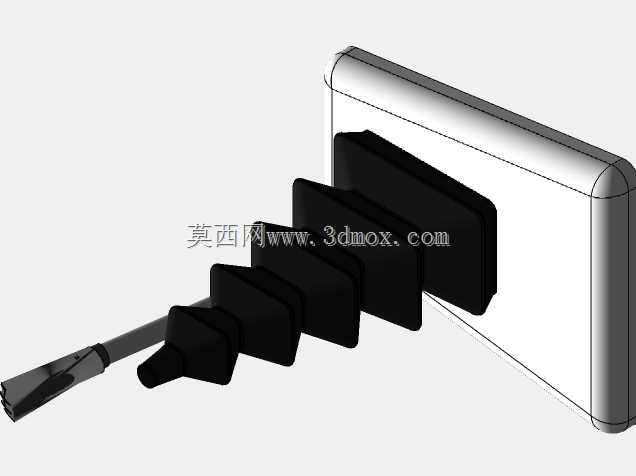

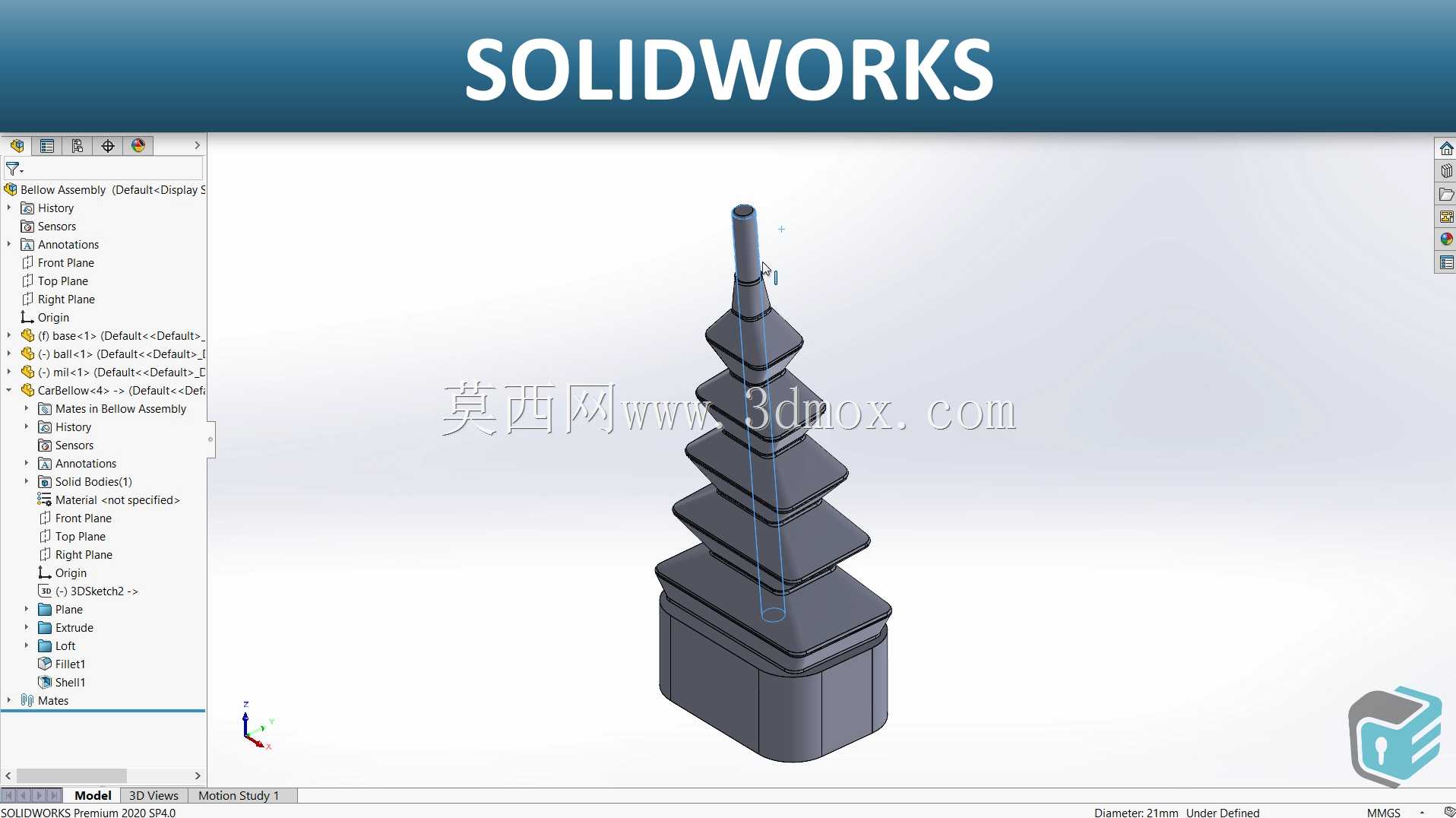

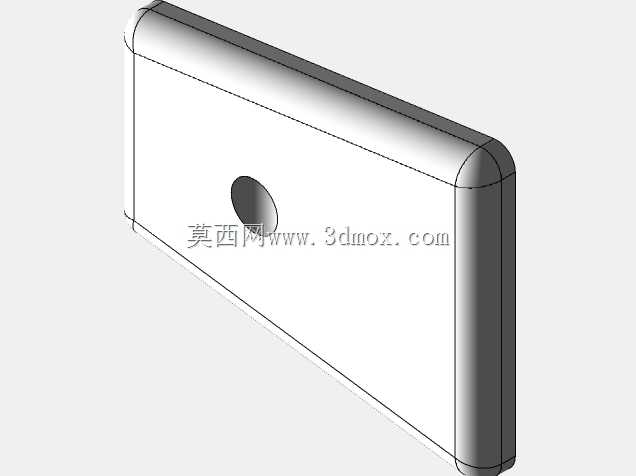

这款柔性齿轮防尘罩主要应用于齿轮传动机构的外露运动部件防护场景，在换挡操纵机构、直线往复运动齿轮组件、多节伸缩传动结构中都能适配使用，核心作用是隔绝外界粉尘、切削碎屑、水汽、油污等杂质侵入齿轮啮合区域，避免硬质颗粒进入齿面造成磨粒磨损，同时也能防止齿轮运转甩出的润滑脂向外飞溅污染周边设备环境，延长齿轮副的维护周期与使用寿命。产品整体为多层阶梯式锥形伸缩结构，底部为方形安装基座，向上逐层收窄形成多节可折叠的波纹段，顶端为小直径圆柱连接端，这种结构设计可以在实现大行程伸缩补偿的同时，保持各节段运动时的同轴度，不会出现偏折卡滞的问题。设计过程中以草图驱动整体构型，先绘制底部安装基座的方形轮廓与顶端连接端的圆形轮廓，通过放样命令生成主体锥形曲面，再逐节绘制每一层伸缩段的止口结构，确保相邻节段在完全收缩时可以逐层嵌套堆叠，完全伸展时每节的限位台阶可以互相卡合，避免拉伸过度造成结构脱开。所有的壁厚保持均匀一致，拐角处均做圆角过渡处理，避免应力集中导致反复弯折后出现开裂问题。安装边界上，底部方形基座预留了贴合安装面的平整贴合边，可以通过粘接或者卡扣方式固定在齿轮箱的壳体端面，顶端圆柱端与运动的齿轮轴杆紧密贴合，随轴杆的往复运动同步伸缩，整体完全伸展时的总长度可覆盖齿轮轴的最大伸出行程，完全收缩时的堆叠高度不会超出齿轮箱端部的安装空间，不会和周边的固定零部件产生运动干涉。结构的柔性完全来自于阶梯段的弯折形变，不需要额外添加铰接或者滑动副，整体为一体化结构，没有多余的装配零件，安装时只需要固定上下两端即可投入使用，日常使用中不需要额外维护，即使表层沾染油污也可以直接擦拭清洁，适配多种工业场景下的齿轮传动防护需求，尤其适合安装空间紧凑、运动行程较长的外露齿轮轴防护场景。
