旋转运动演示机构三维设计教学案例

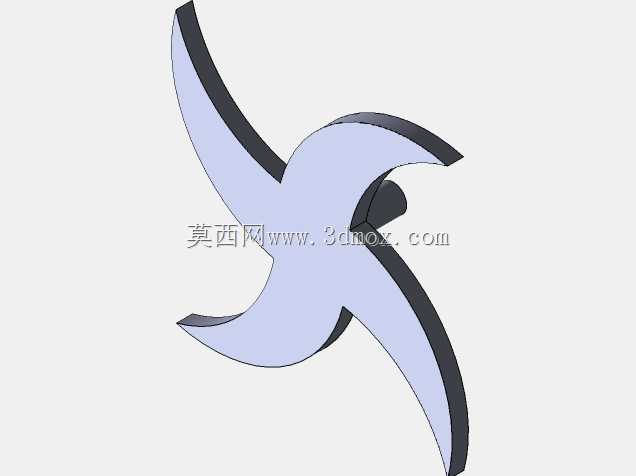

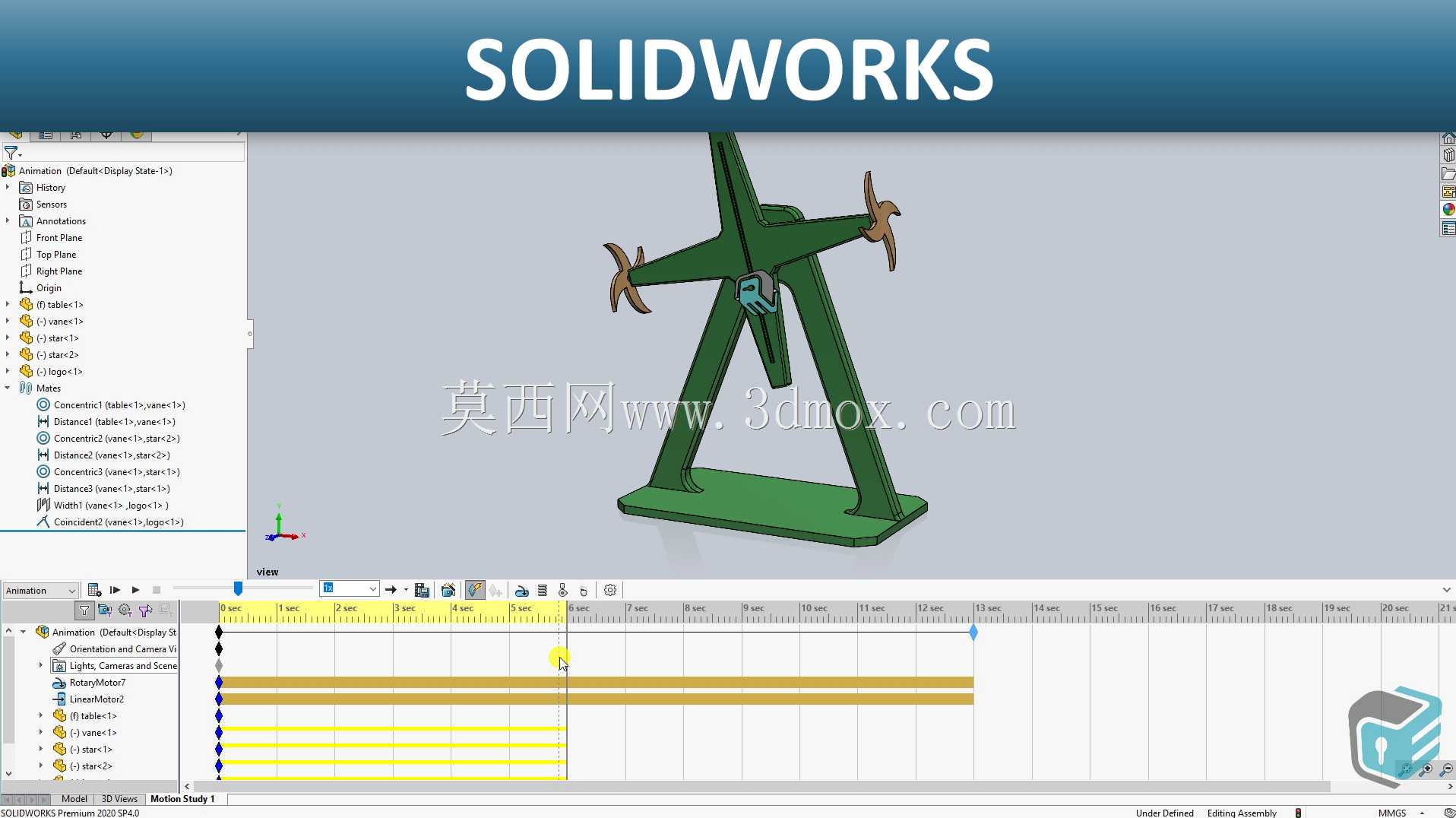

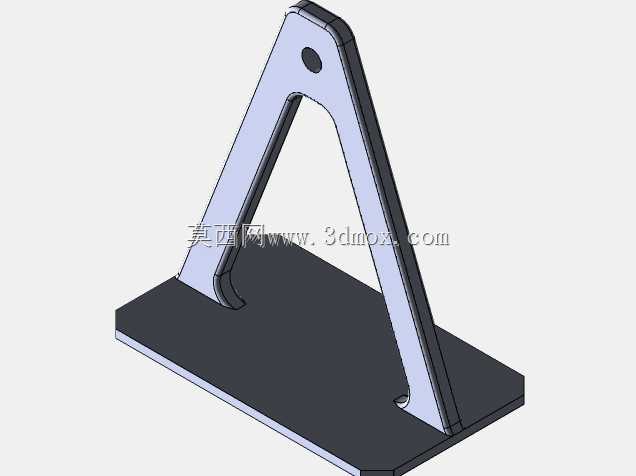

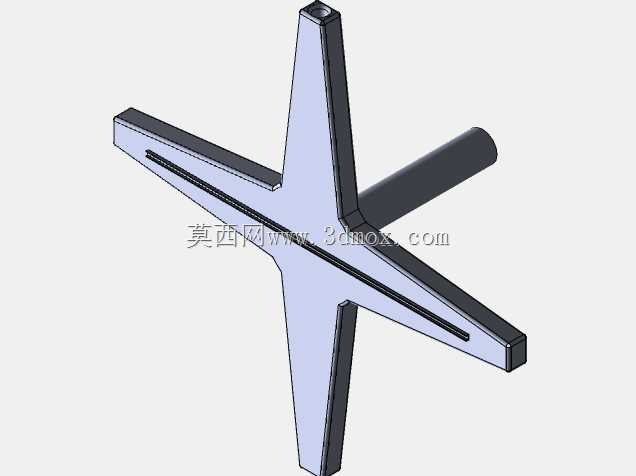

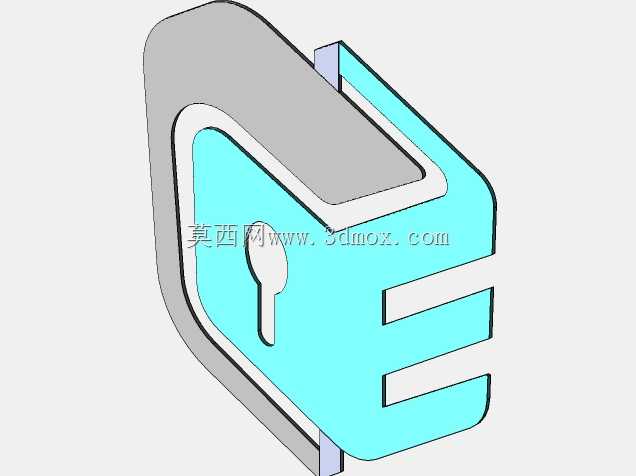

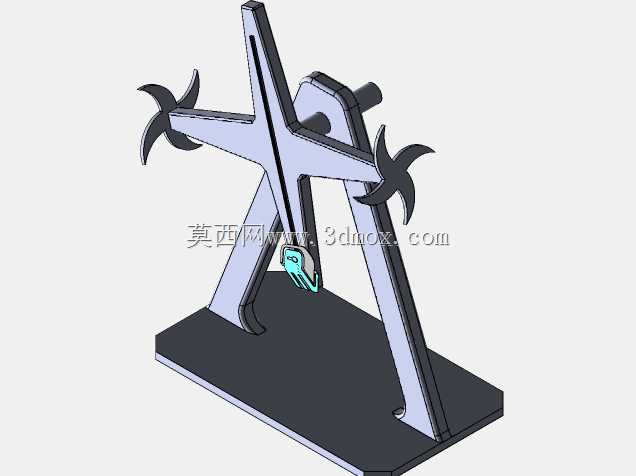

该套旋转运动演示机构主要面向机械原理教学、运动逻辑验证场景使用，可直观展示多部件同步旋转、联动位移的运动逻辑，帮助初学者快速理解线性运动与圆周运动的转化关系，解决入门阶段对移动部件联动逻辑认知模糊的常见问题。机构整体采用立式三角支撑结构，底部为平整矩形安装底座，可直接固定在教学演示台或实验台面上，安装边界预留充足的操作空间，不会与周边实验器材产生干涉，整体外形尺寸适配常规教学展示的视距要求，各部件轮廓清晰无遮挡，方便观察者从任意角度看清运动传递路径。支撑结构采用斜撑式三角支架设计，具备足够的结构刚度，在部件高速旋转过程中不会产生明显晃动，保证运动演示的稳定性与准确性。顶部搭载多组旋转输出端，可同步展示不同转速、不同转向的旋转动作，直观呈现圆周运动的传递规律，同时配套的运动时间轴可逐帧调整运动节点，精准控制各部件的启停时机与运动速度，清晰演示移动部件在固定基座上的位移过程、以及不同部件之间的联动触发逻辑。设计过程中优先考虑教学场景的易读性，各功能部件采用差异化的外观配色，支撑结构、旋转臂、联动部件之间色彩区分明显，观察者无需拆解结构即可快速识别不同功能模块的边界，降低原理理解的门槛。机构的运动逻辑完全贴合实际工业场景中旋转传动、联动位移的核心原理，可作为入门学习者掌握运动仿真设置的练习载体，帮助使用者快速掌握线性位移、圆周旋转两类基础运动的参数设置方法，理解多部件运动配合的约束逻辑，为后续复杂工业设备的运动仿真设计打下基础。整套机构无冗余结构设计，所有部件均服务于运动演示的核心功能，装配关系简单清晰，学习者可通过拆解装配流程理解各部件的配合公差要求，掌握旋转类机构的装配要点，避免实际生产中出现装配干涉、运动卡滞等常见问题。
