工业管路布线与扁平电缆敷设设计方案

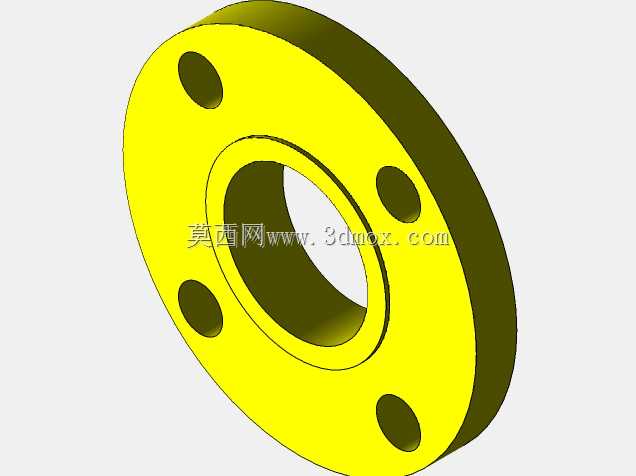

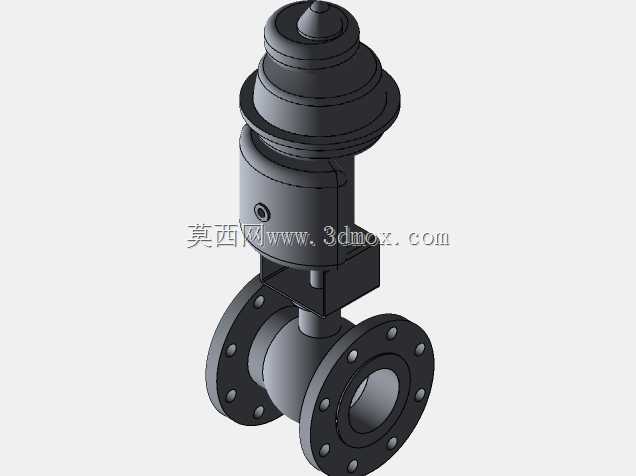

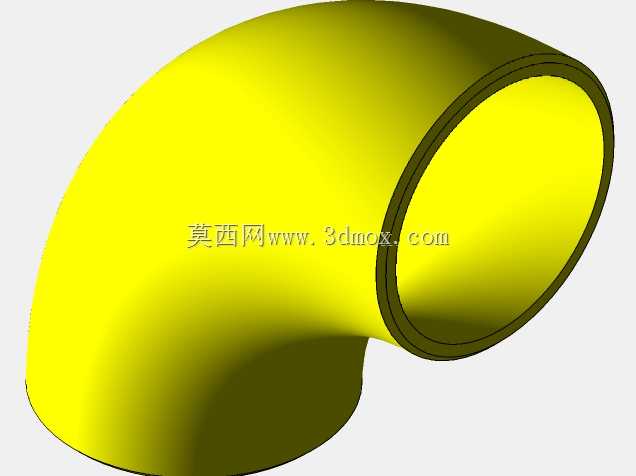

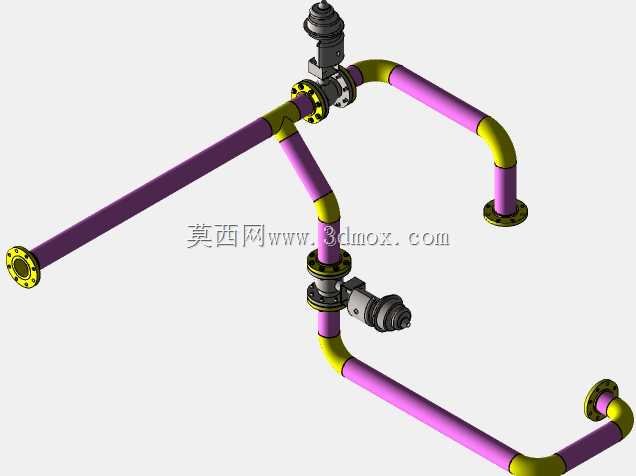

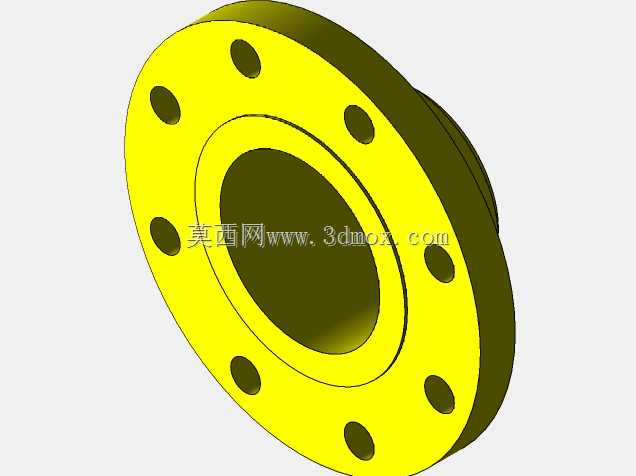

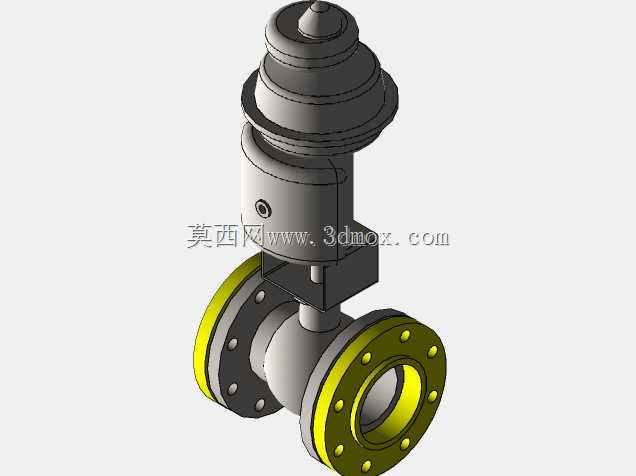

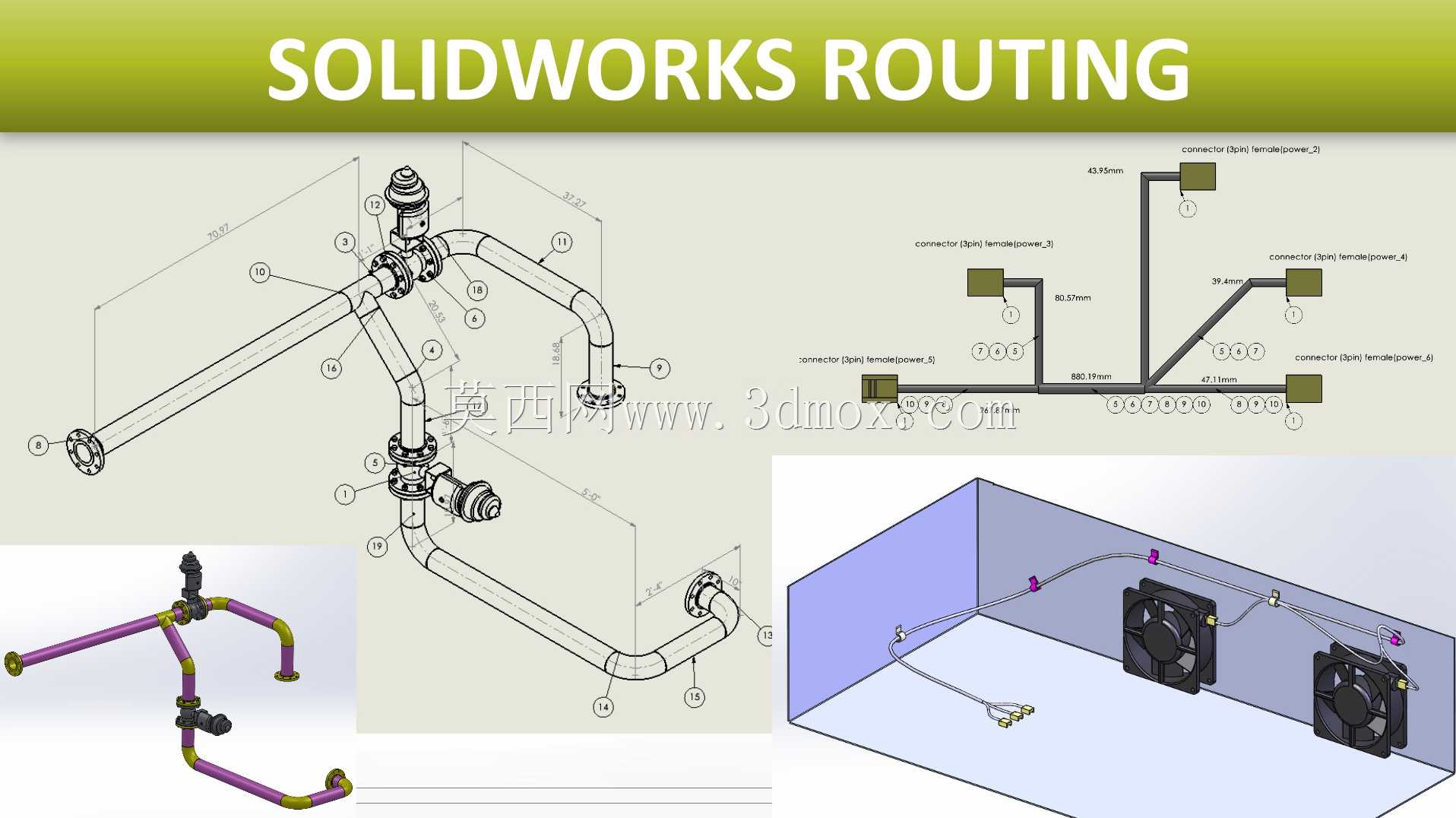

这套设计方案覆盖工业流体输送管路与柜内电气布线两大核心应用场景，可直接适配液压动力站管路排布、自动化设备气路连接、电控柜内部线缆整理、工业冷却系统管线搭建等多类工程场景，解决传统管线设计中管路干涉、线缆弯折半径不足、安装空间预留不合理等常见痛点。在流体管路设计部分，方案采用等轴测视图呈现完整管路走向，所有弯管段均预设标准弯曲半径，避免流体输送过程中出现紊流、压损过大的问题，管路接口处统一采用标准法兰连接结构，可直接匹配市面主流阀门、泵体的接口尺寸，安装时无需额外做转接处理，管路排布充分预留了阀门操作、管件维护的操作空间，不会出现后期维护时工具无法伸入的问题。在电气布线部分，方案针对扁平电缆的敷设特性做了专项优化，所有线缆走线路径均避开设备散热风道、机械运动部件的活动范围，线缆固定点按照扁平电缆的最小弯折半径要求设置间距，避免线缆长期弯折出现线芯断裂、绝缘层破损的问题，同时线缆走向与流体管路保持安全间距，防止管路渗漏时液体侵蚀线缆引发电气故障。设计过程中采用自顶向下的排布思路，先划定整体安装边界，再根据介质流向、电气连接逻辑梳理主干路径，最后逐一调整分支管线的走向与固定位置，所有管线的安装固定点均预设在设备主体的结构梁、安装板等承重位置，无需额外增设固定支架，既降低了物料成本，也减少了现场安装的工作量。整套方案的管线排布紧凑有序，在有限的安装空间内实现了流体管路与电气线缆的分层布设，既满足了介质输送、电气连接的功能需求，也兼顾了后期维护的便利性，可直接作为同类设备管线设计的参考模板，帮助设计人员快速完成管线排布工作，减少设计阶段的反复调整，提升整体设计效率。
