扁平线缆自动收卷排线设备结构设计

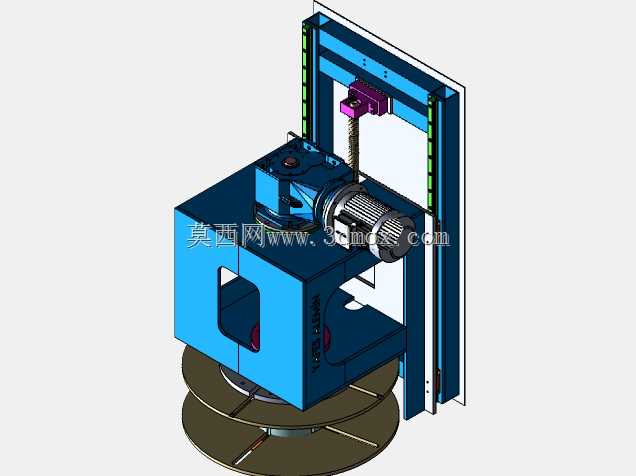

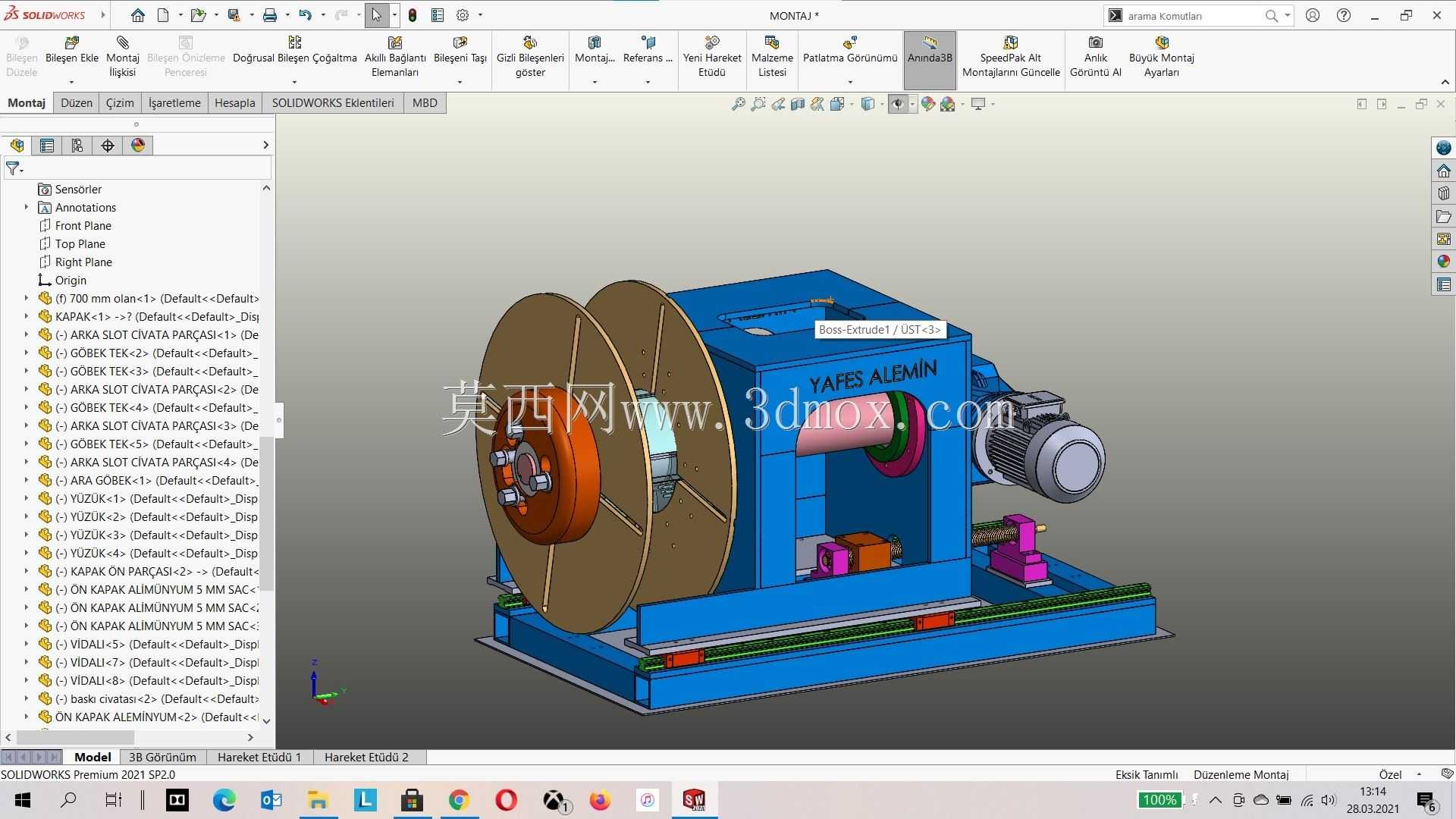

该扁平绕线系统主要面向线缆加工、线束生产、电气装备制造等行业的生产场景，用于扁平型线缆、带状排线、柔性铜排等长条形扁平物料的规整收卷作业，解决传统收卷设备排线错位、叠压松散、张力不均导致的线缆外皮磨损、排线平整度差、后续放线卡滞等实际生产痛点，可适配不同幅宽、不同厚度的扁平类柔性物料收卷工序，既可以作为独立收卷单元嵌入线缆挤出生产线、线束裁切生产线的末端工位，也可单独用于成品线缆的复卷整理、仓储转运前的规整包装作业。设备整体采用一体式卧式框架结构，底座采用加厚钢板焊接成型，底部预留标准安装孔位，可直接固定在车间生产线的机架台面或者混凝土地基上，整体安装边界紧凑，不需要额外占用过大的生产场地空间，框架主体采用型钢焊接后做应力消除处理，保证高速运行过程中结构稳定无明显共振。核心功能结构分为收卷驱动单元、排线导向单元、张力调节单元三大部分：收卷端采用驱动电机直连减速机构带动工字收线盘转动，收线盘采用快拆式锁紧结构，可快速更换不同规格的收线盘，适配不同卷装容量的收卷需求；排线导向单元搭载可横向滑移的导向座，导向座上设置有多组导向辊，导向辊表面做抛光镀铬处理，避免刮伤线缆外皮，排线的横向移动通过导轨副实现平稳往复运动，可根据收卷盘的宽度自动调整排线行程，保证每一圈线缆都能紧密平整排列，不会出现叠压、偏斜的问题；张力调节单元采用摆臂式张力检测结构，可实时根据收卷速度调整阻尼大小，保证收卷过程中线缆张力始终处于稳定区间，避免张力过大拉断线芯或者张力过小导致卷装松散。设计过程中充分考虑了设备的维护便捷性，所有传动部位都预留了润滑注油点位，驱动电机、传动带等易损件都采用外露快装结构，不需要大面积拆解设备即可完成更换作业；整体布局上将驱动部件集中布置在框架内部，外侧设置防护盖板，既避免生产过程中杂物卷入传动结构，也能降低运行过程中的噪音传递；导向部位的辊轮都采用可调式安装结构，可根据待收卷扁平线缆的厚度、幅宽调整辊轮间隙，适配多规格产品的生产需求，不需要额外更换大量工装配件，缩短换型调试的时间。设备的走线路径做了顺滑过渡处理，所有与线缆接触的部位都做了圆角抛光处理，没有尖锐棱角，从根本上避免收卷过程中刮伤线缆绝缘层的风险，收卷完成的线卷端面平整，卷装紧实度一致，可直接用于后续的包装、转运或者下道工序的放线作业，有效提升扁平线缆生产加工过程中的收卷工序效率，降低人工排线整理的劳动强度。
