管道布线用带法兰连接弯头组件设计

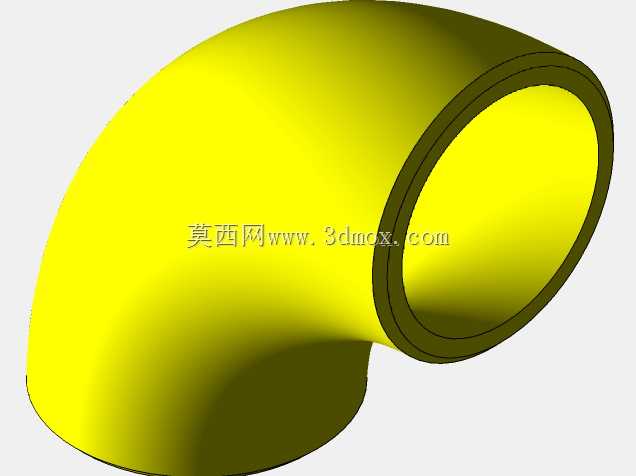

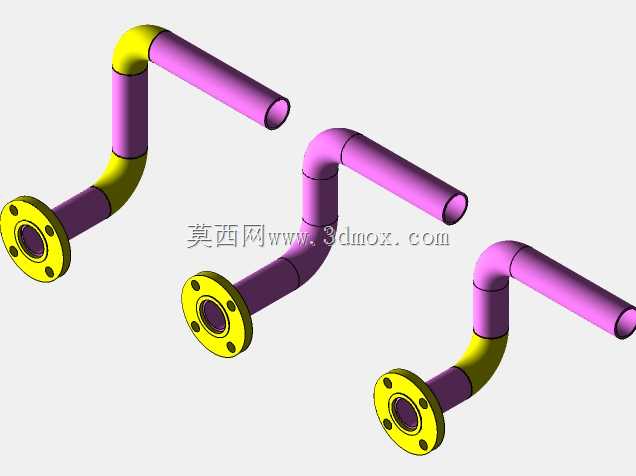

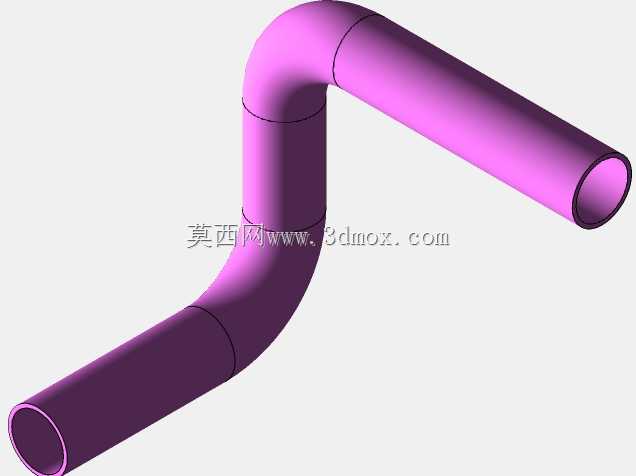

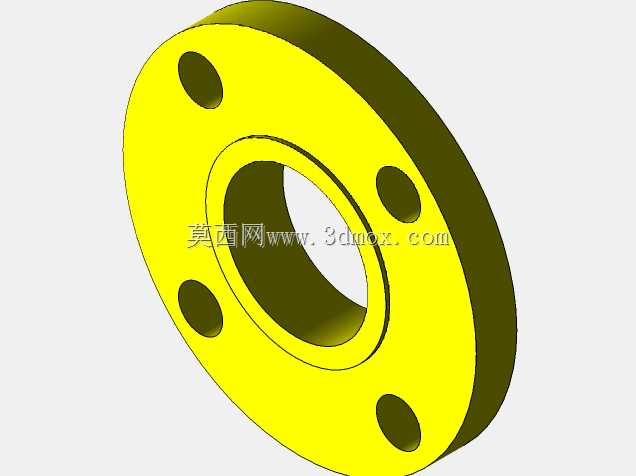

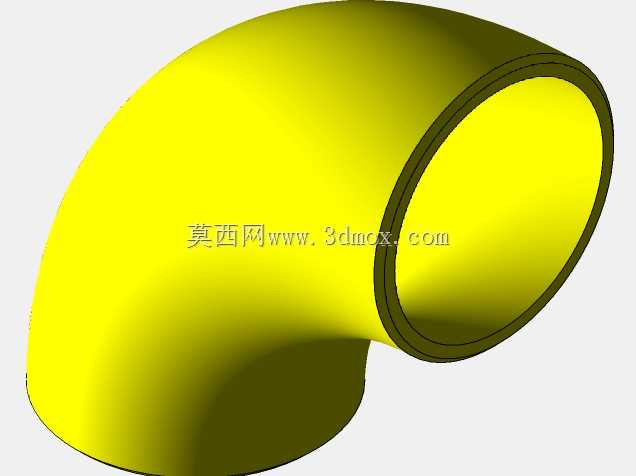

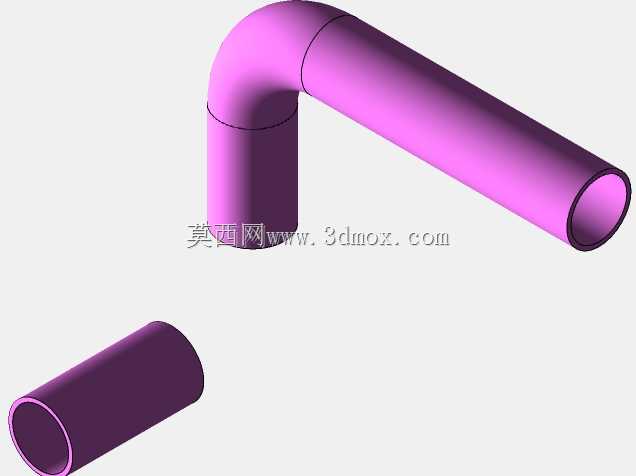

在工业流体输送、工艺管线布设、设备配套管路搭建的各类场景中，弯头是改变管路走向、适配安装空间、规避设备干涉的核心管路连接件，广泛应用于化工流体输送、车间压缩空气管路、液压系统油路、暖通循环水管路等多个工程领域，其设计合理性直接影响管路的流体阻力、安装适配性与长期运行密封性。本次设计的带法兰弯头组件，针对管道布线过程中不同转向角度的布设需求，提供了三种不同弯曲半径、不同转向角度的弯头结构，可适配不同走向的管路排布需求，解决管路布设中遇到的空间受限、设备干涉、走向调整等实际工程问题。从功能特性来看，该弯头组件一端采用标准法兰连接结构，法兰端面设置均匀分布的螺栓孔与密封面，可与对应通径的管路法兰、设备接口实现可靠对接，连接强度高，密封性能稳定，便于后期拆装维护；另一端为等径直管段，可根据实际布管需求对接同通径的直管段，或搭配其他管路接头实现管路延伸。设计过程中，首先根据常规工业管路的常用通径参数确定了弯头的通径尺寸，结合不同安装场景的空间限制，分别设计了90度标准弯曲半径弯头、90度小弯曲半径弯头以及非90度转向弯头，覆盖了多数常规布管场景的转向需求。在安装边界设计上，法兰端的螺栓孔分布圆直径、密封面尺寸均匹配对应通径的法兰标准，确保与常规管路配件的互换性；弯头的弯曲段做了平滑圆弧过渡，避免直角弯折造成的流体紊流与阻力激增，同时控制弯头的整体外轮廓尺寸，确保在狭小安装空间内也能完成布设，不会与周边设备、支架产生结构干涉。设计时还考虑了管路布线的实操需求，弯头的直管段预留了足够的装配长度，便于现场施工时进行管路对接、紧固操作，法兰与弯头本体的连接段做了加强过渡，避免管路运行过程中因应力集中造成的连接部位开裂、泄漏问题，整体结构兼顾了流体输送性能、安装便捷性与长期使用的结构可靠性，可直接用于常规工业管路的布线设计参考，也可作为管路布放练习的典型结构，帮助工程人员掌握管路布设中弯头选型、空间避让、连接匹配的核心要点。
