多分支弯折管路布线装配结构设计

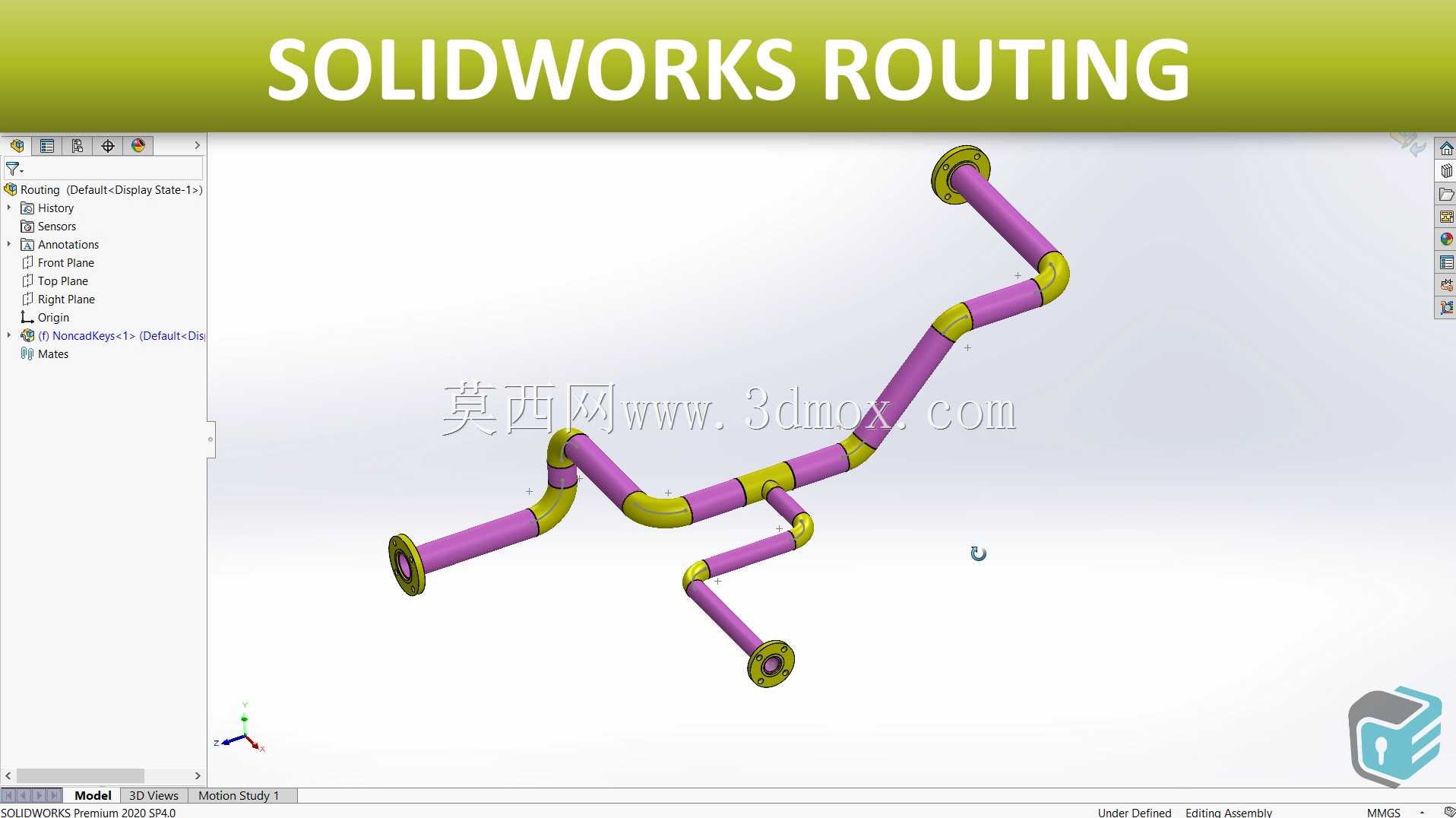

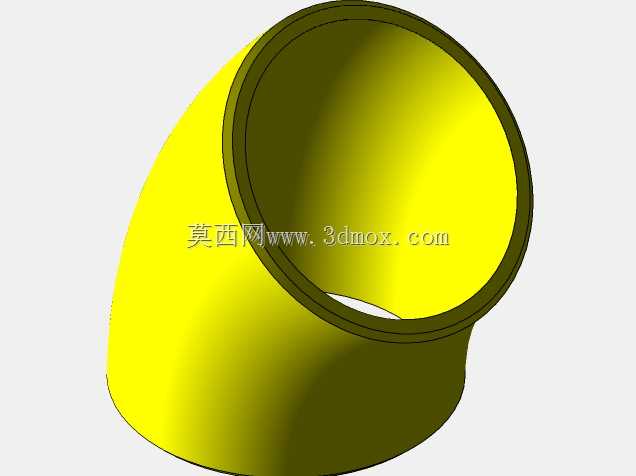

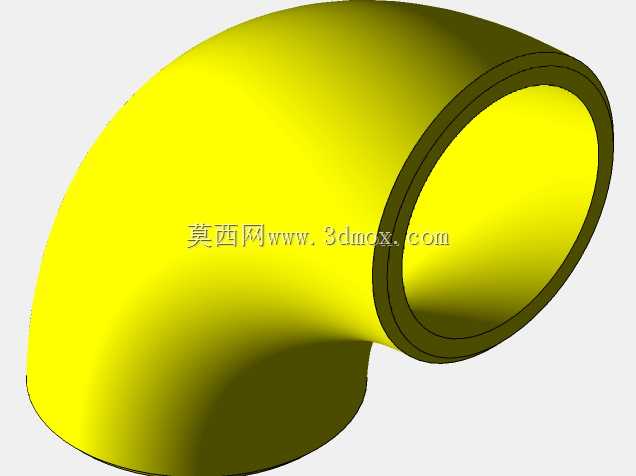

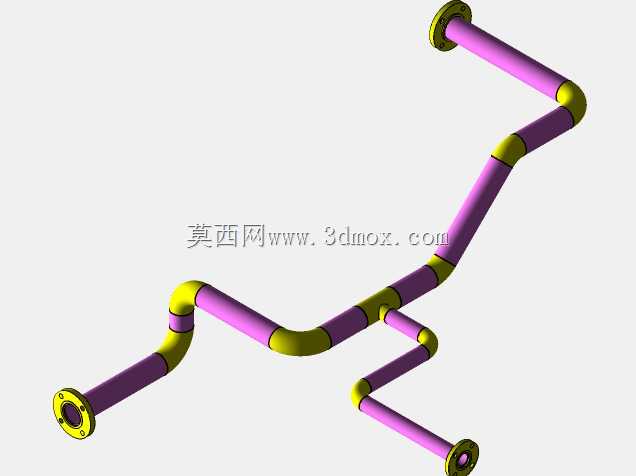

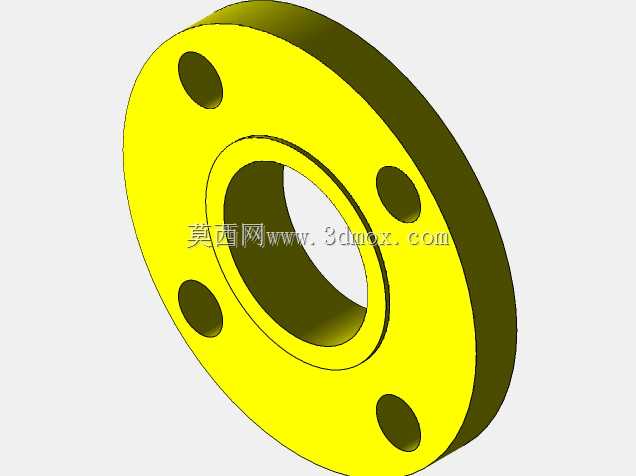

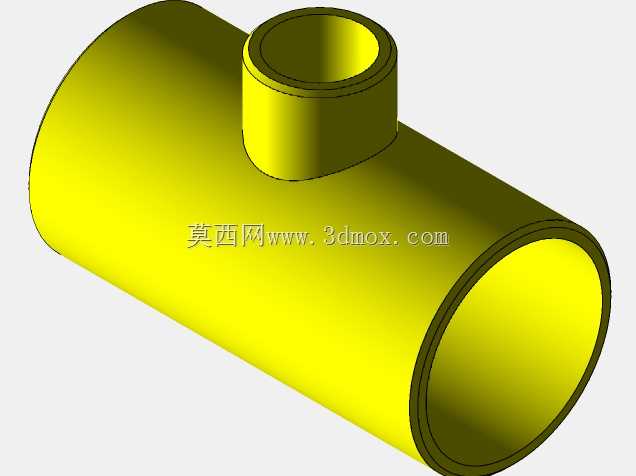

这套多分支弯折管路装配结构，主要面向工业设备内部的流体输送、电气线缆防护布设场景使用，常见于自动化生产线的气路排布、小型液压系统的油路连通、设备内部线缆的穿管防护等工况，能够在紧凑的设备腔体内部完成多点位的介质或线路连通，避免管线散乱排布带来的干涉、磨损、维护不便等问题。整套管路采用分段式拼接设计思路，主体管段为紫色硬质防护管体，连接部位采用黄色过渡接头完成不同弯折角度管段的衔接，所有接头与管段的配合处均做了同轴定位设计，能够保证装配后管路内壁顺滑无凸起，既可以降低流体输送时的沿程阻力，也能避免穿设线缆时出现剐蹭破损的问题。设计过程中充分考虑了设备内部的安装边界约束，所有弯折段的转弯半径都做了统一规范，既满足管线布设的最小弯曲半径要求，避免管体弯折处出现瘪管变形影响通径，也能适配设备内部预留的走管空间，不会和周边的传动部件、电气元件产生安装干涉。整套管路设置了三个终端连接接口，每个接口端部都带有法兰式连接盘结构，能够直接和设备上的对应安装点位快速对接，不需要额外制作转接配件，大幅降低现场装配的调整工作量。管段的分支位置采用斜向三通衔接结构，能够根据介质流向或线缆走向合理分配支路通径，避免支路连接处出现直角转折带来的流通不畅问题。在实际使用中，这套管路装配结构既可以作为独立的气路、油路输送单元使用，也可以作为设备内部线缆的防护套管，将分散的控制线缆、动力线缆统一收纳在管体内部，既能够提升设备内部的整洁度，也能避免线缆暴露在外部被油污、粉尘侵蚀，延长线缆的使用寿命。设计时对每一段管段的长度、弯折角度都做了参数化定义，后续如果需要适配不同尺寸的设备腔体，只需要调整对应管段的长度参数、修改接头的弯折角度，就可以快速衍生出适配不同安装空间的管路方案，不需要重新搭建整体装配结构，能够大幅缩短同类管路布设的设计周期。所有连接接头的配合尺寸都采用行业通用的公差标准，加工时可以直接选用常规的管材和标准接头配件，不需要开模定制特殊结构件，能够有效降低生产加工和后期维护的配件成本。
