管架式四轮传动小车机械结构设计

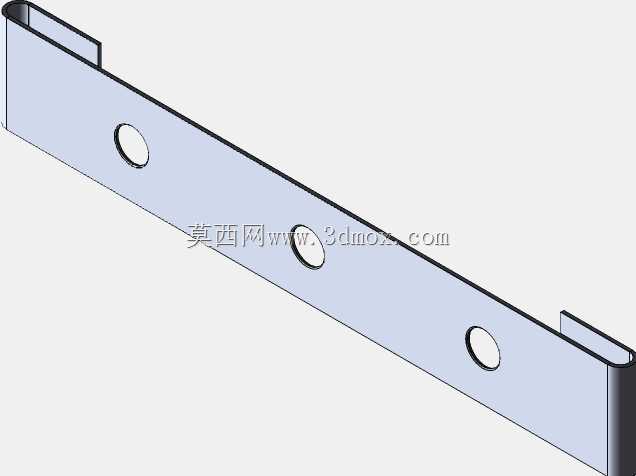

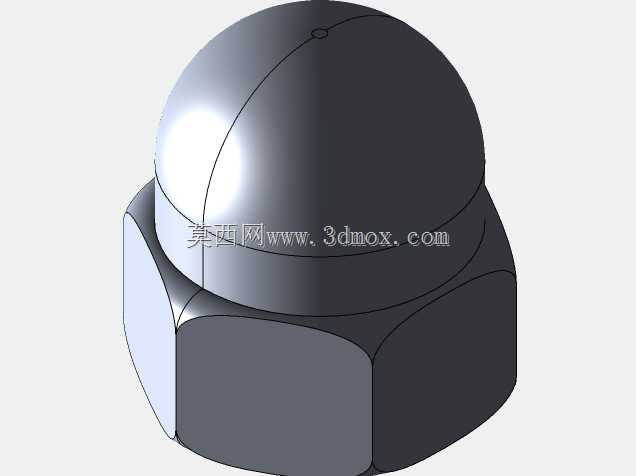

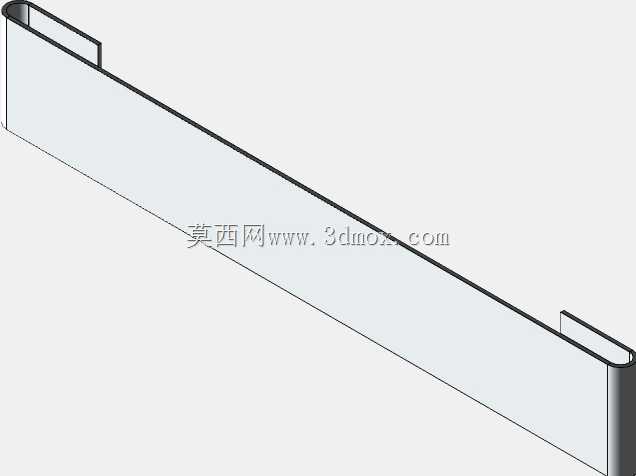

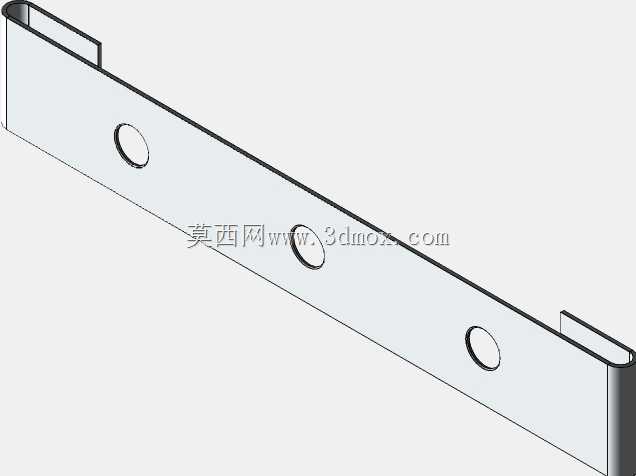

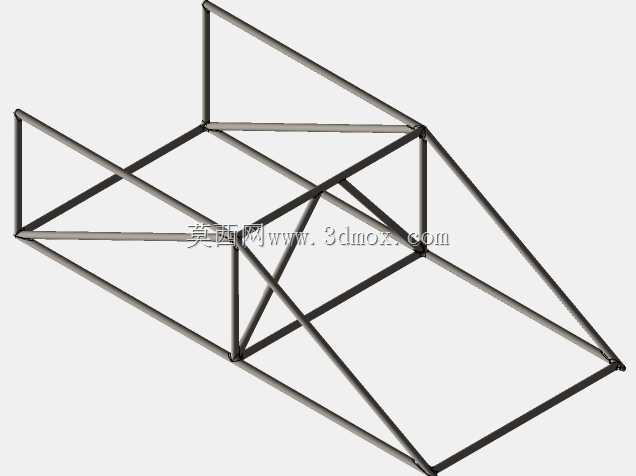

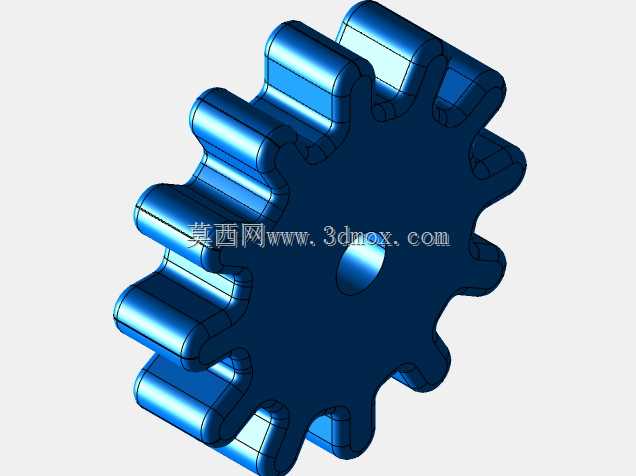

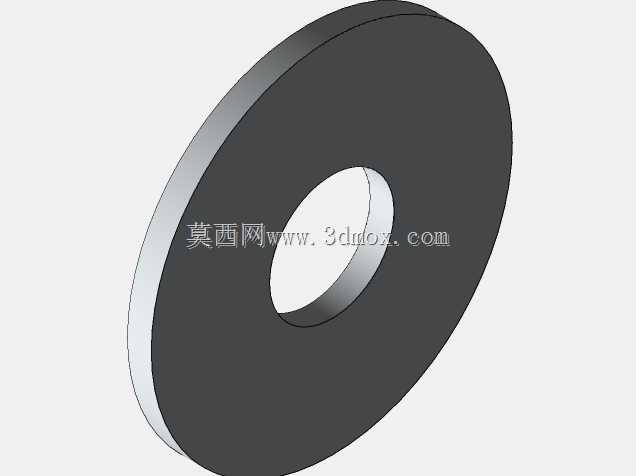

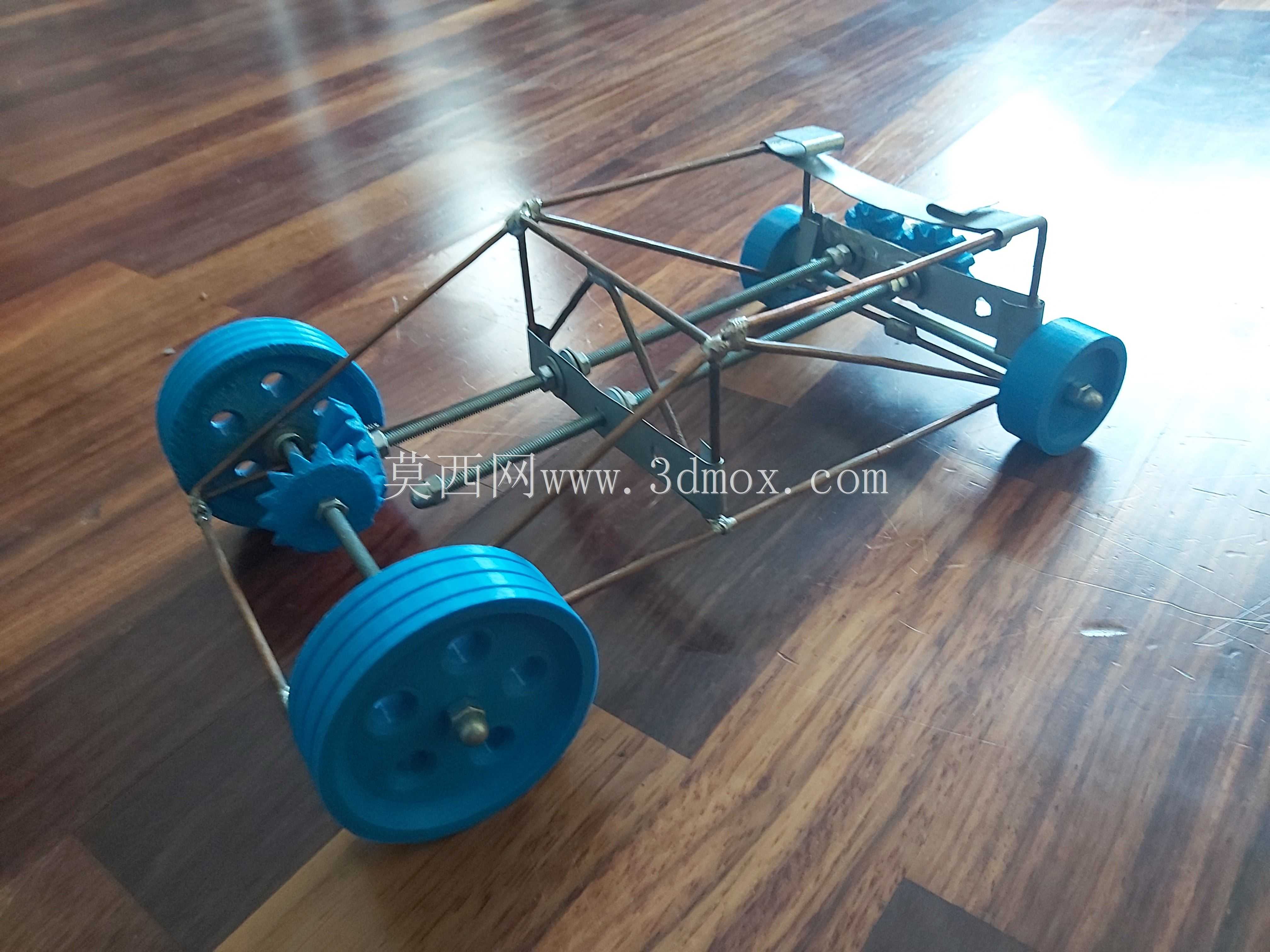

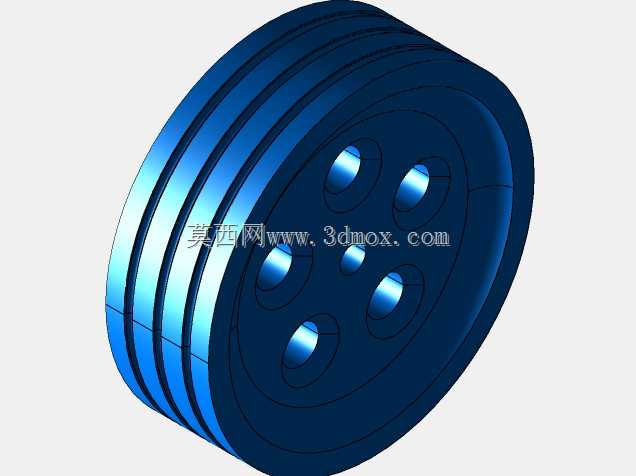

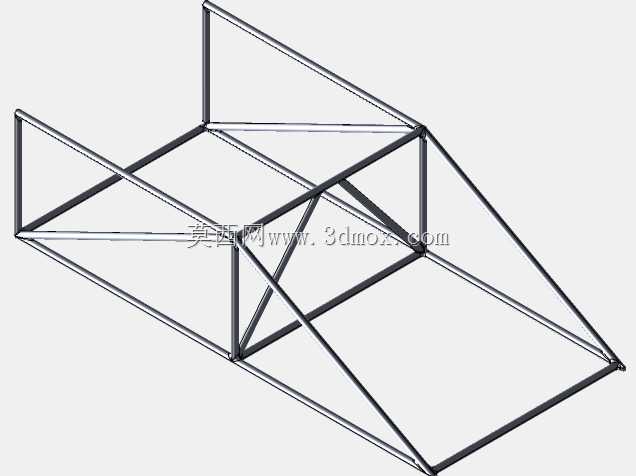

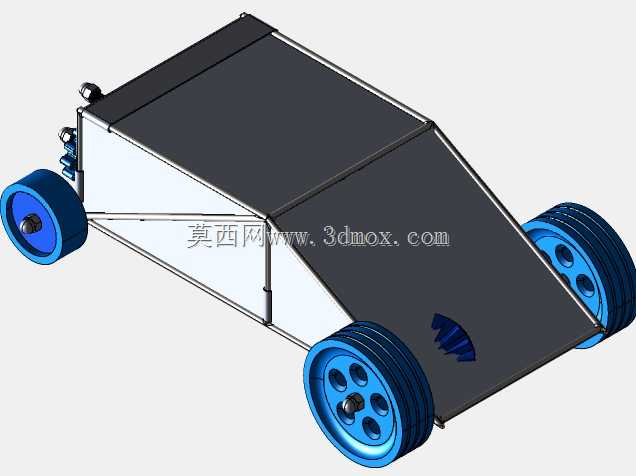

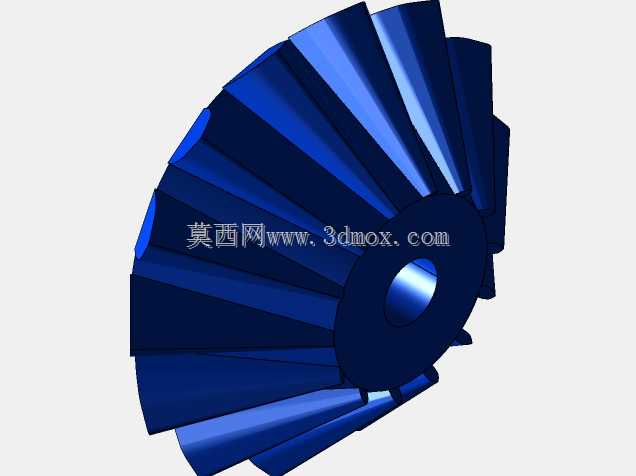

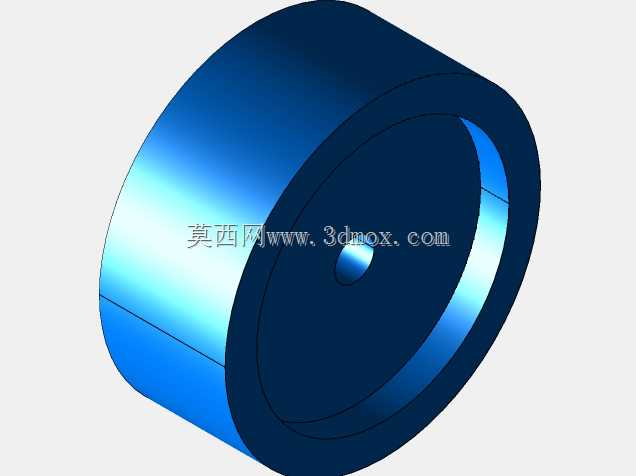

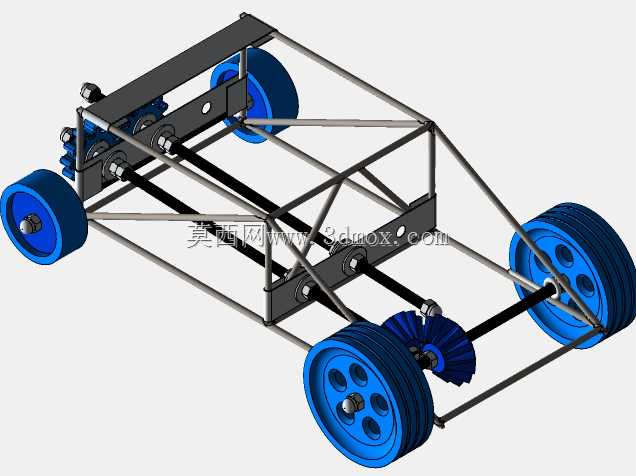

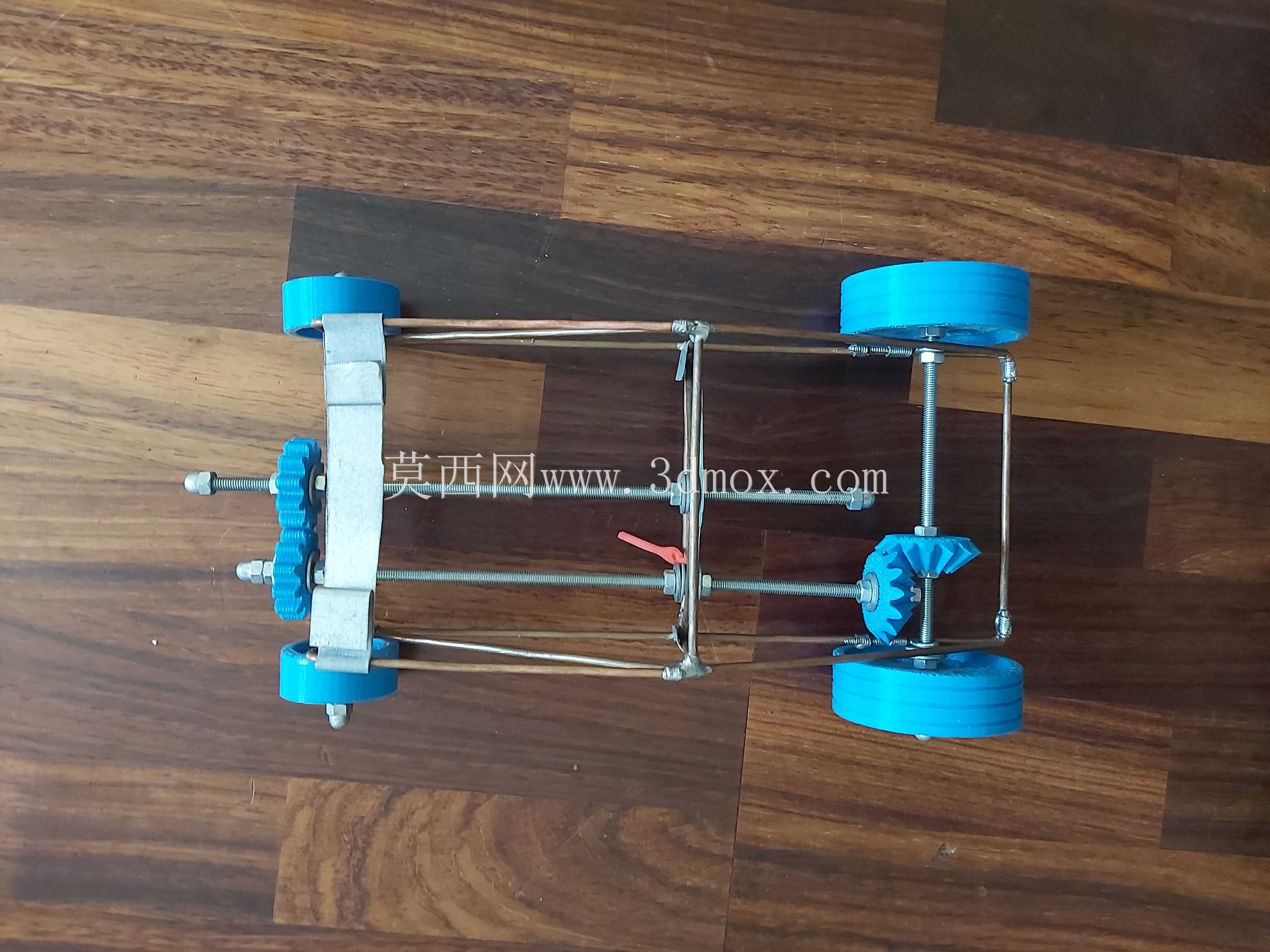

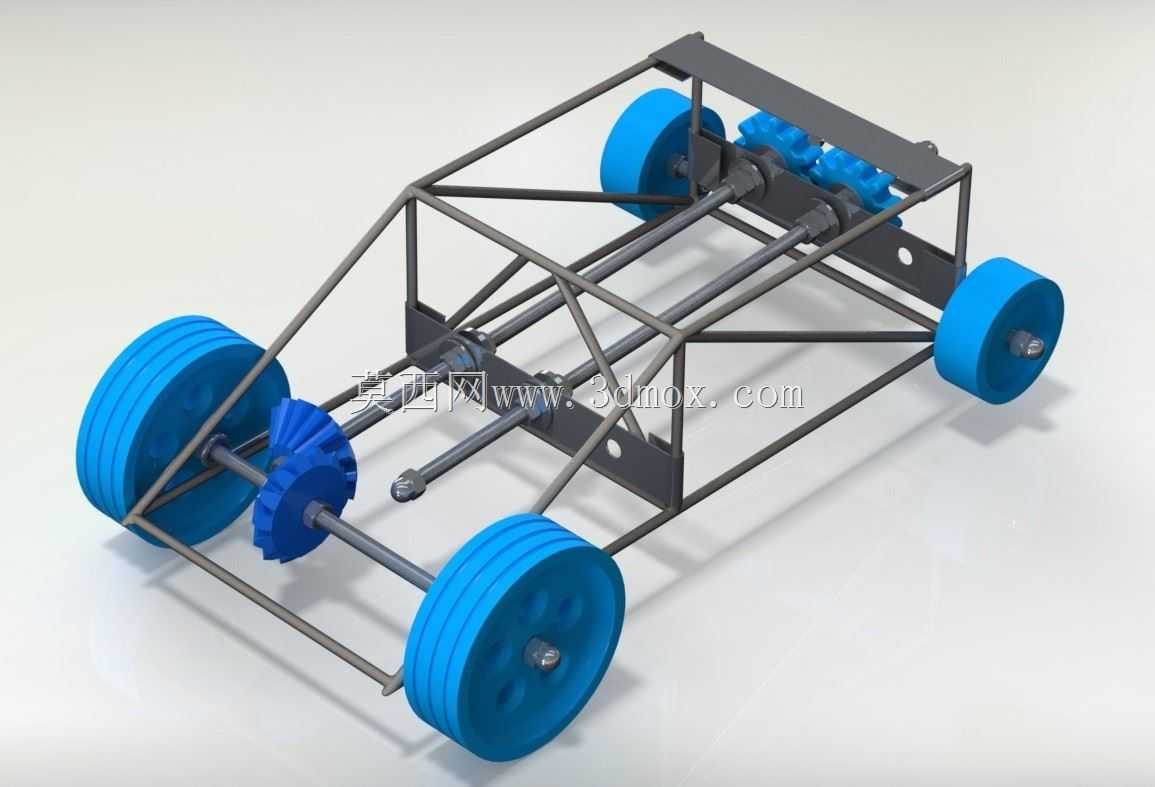

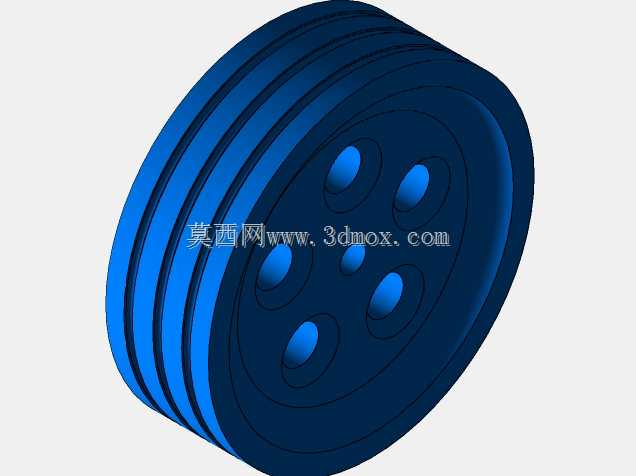

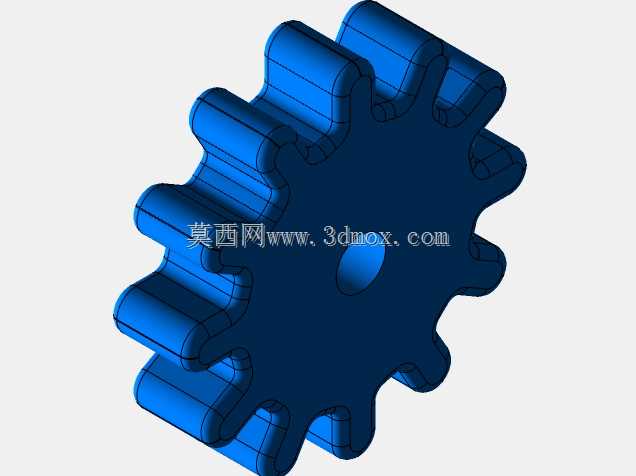

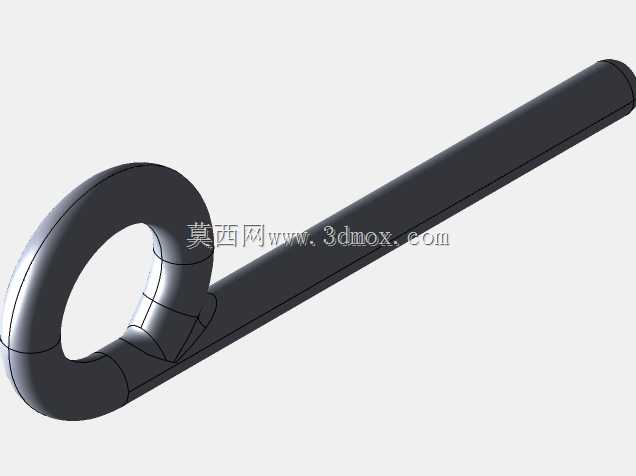

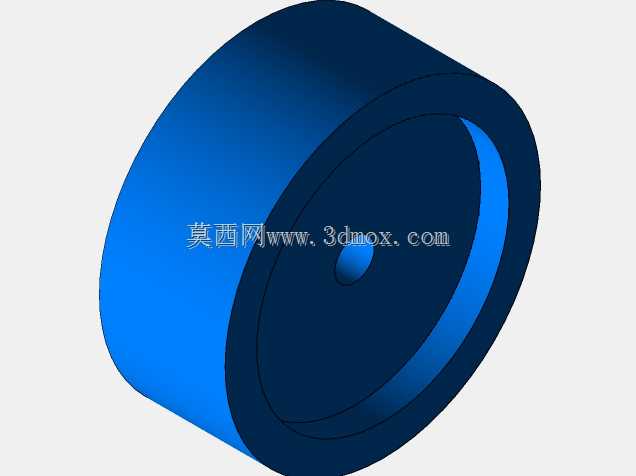

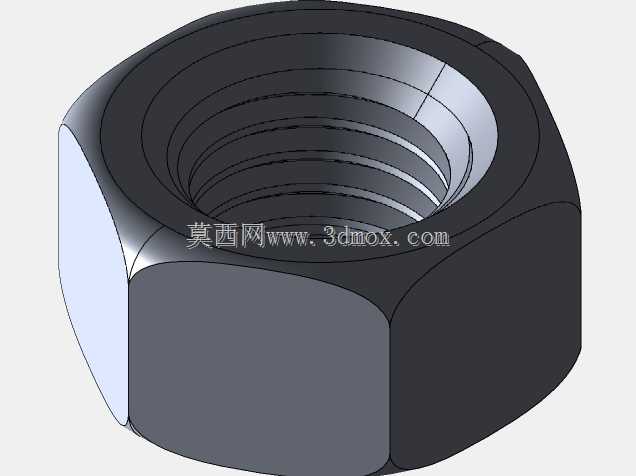

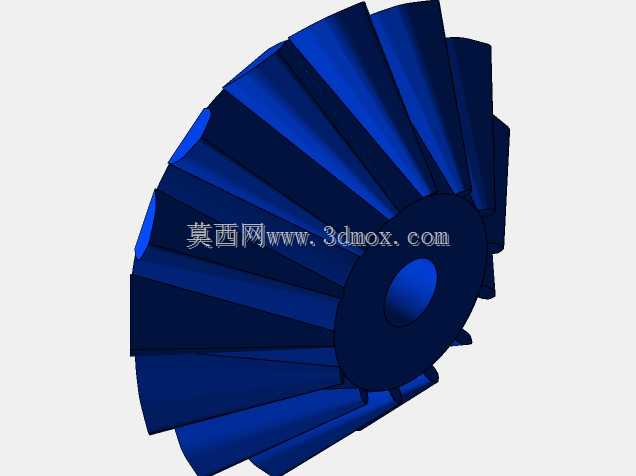

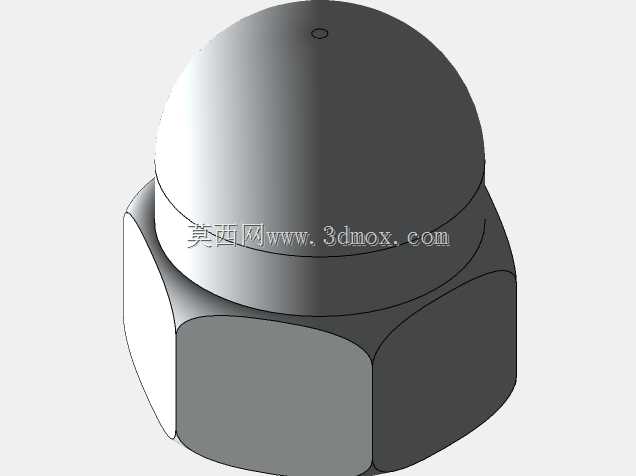

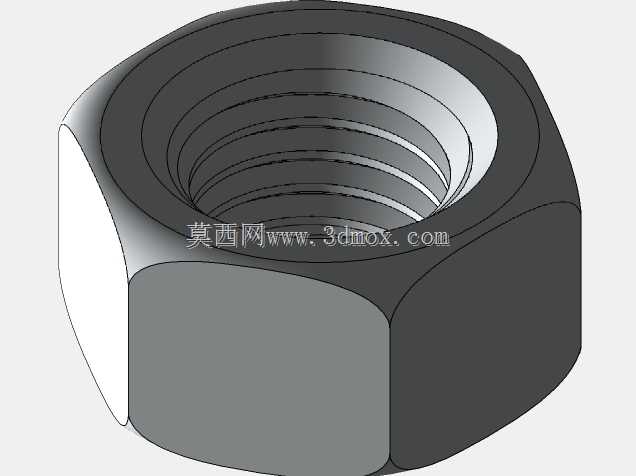

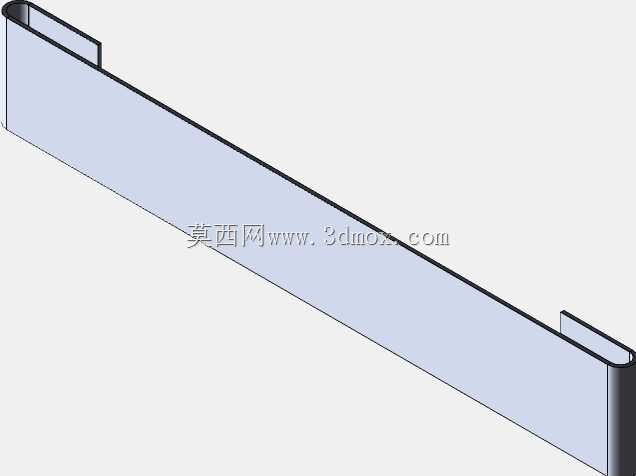

这款管架式四轮传动小车，主要面向小型教具演示、机械原理验证、轻量化短途载具原型开发场景，可作为高校机械专业传动机构教学演示载体，也可作为小型无人巡检载具、竞赛类小车的基础底盘架构使用，能够直观展示轮式车辆的动力传递路径与差速行走逻辑。整车采用镂空管桁架式底盘结构，摒弃了传统实体板材底盘的冗余重量，通过多根金属管材的空间焊接排布，在保证整体结构抗扭刚度、抗冲击强度的前提下，大幅降低了底盘自重，同时预留了充足的上层设备安装空间，可根据实际使用需求加装动力源、控制模块、传感设备或载物托架，适配不同场景的改装需求。行走系统采用四个大宽度防滑轮设计，轮体选用高摩擦系数材质，轮面设置多道环形防滑槽，能够在平整硬质地面、轻度粗糙路面保持足够的抓地力，避免行走过程中出现打滑空转的问题；轮组通过横向传动轴与底盘管架上的固定支座连接，传动轴与支座之间预留了合理的转动间隙，保证轮组转动顺畅无卡滞。传动系统采用齿轮组直连传递的结构设计，中部设置差速齿轮组件，能够在小车转向时自动调节左右两侧车轮的转速差，避免转向过程中出现轮胎拖磨、传动部件憋劲的问题，动力输入齿轮设置在底盘前部位置，可直接对接小型驱动电机输出轴，动力传递路径短、传动效率高，能够有效减少动力传递过程中的损耗。整体结构的安装边界充分考虑了小型载具的空间限制，底盘长宽高比例协调，轮距与轴距设置匹配小车的转弯半径需求，前后轮均未超出底盘框架的外轮廓，能够避免行走过程中轮组与周边障碍物发生剐蹭；所有传动齿轮均外露设置，既方便日常对传动结构的观察、调试与维护，也能够直观展示齿轮啮合传动的全过程，适配教学演示场景的使用需求。底盘管架上预留了多个标准安装孔位，可根据使用需求加装转向机构、制动组件、外壳覆盖件等附属部件，具备较高的改装拓展性，能够快速适配不同功能定位的小型轮式载具开发需求，从基础的机械原理展示到功能性无人小车原型搭建都可适用。
