离心泵蜗壳式泵壳结构三维设计

该泵壳为离心泵核心承压过流部件，主要应用于工业给排水、暖通循环、化工流体输送、农田排灌等场景中，作为离心泵的外壳承载结构，承担着约束流体流向、转换流体动能、承压密封以及连接整机管路的核心作用。在实际运行过程中，泵壳需要将叶轮甩出的高速流体有序收集，通过蜗壳流道的渐扩结构将流体的动能逐步转化为压力能，同时抵消叶轮旋转带来的径向力，保障泵组运行的稳定性。

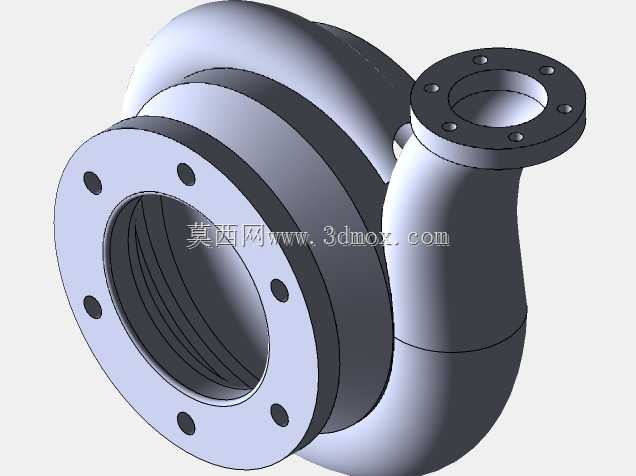

从功能特性来看，该泵壳采用经典的螺旋蜗壳结构设计，流道截面沿流体旋转方向逐步扩大，能够匹配离心泵叶轮的出流规律，最大限度降低流道内的水力冲击与涡流损失，提升泵组的整体运行效率。壳体整体采用等强度壁厚设计，在满足承压要求的前提下尽可能控制壳体重量，避免不必要的材料冗余。进出口均采用法兰连接结构，法兰端面均匀分布螺栓安装孔，能够与对应通径的管路法兰实现可靠对接，密封面平整，可适配常规垫片密封结构，保障运行过程中无流体渗漏。

设计过程中首先围绕离心泵的额定流量、扬程参数确定蜗壳的基圆直径、隔舌安放角以及各断面的过流面积，确保流道内的流体流速沿程均匀变化，避免局部流速突变引发的振动与汽蚀问题。隔舌位置做了圆弧过渡处理，减少流体冲击隔舌产生的噪音与脉动，同时兼顾铸造工艺的成型要求，避免出现壁厚突变、锐角结构导致的铸造缺陷。侧向出口采用弯管过渡结构，出口法兰轴线与进口法兰轴线呈垂直布置，符合端吸离心泵的常规管路布局习惯，能够适配大多数现场安装的管路走向需求。

安装边界方面，进口法兰为大口径圆形法兰，沿圆周均匀分布6个螺栓孔，作为泵的流体吸入端与吸入管路对接；出口法兰为小口径圆形法兰，沿圆周均匀分布6个螺栓孔，作为流体排出端与压出管路对接。壳体外侧的环形加强结构既能够提升壳体的整体刚性，抵御运行过程中的流体压力脉动，也可作为泵壳与泵体支架、轴承箱部件的连接定位基准，保障叶轮与泵壳之间的间隙均匀，避免运行过程中出现动静部件摩擦。壳体的整体轮廓尺寸充分考虑了常规离心泵的安装空间要求，不会与周边的电机、底座等部件产生安装干涉，能够直接适配同参数规格的离心泵整机装配需求。
