便携式液压叶片电机泵结构设计

这款便携式叶片电机泵是面向移动液压作业场景开发的集成式动力输出元件，主要适配野外应急维修、小型液压机具驱动、移动液压工装供能、高空作业辅助动力等缺乏固定液压站配套的作业场景，能够在无固定液压动力源的工况下，为小型液压油缸、液压扳手、便携式液压剪、液压顶撑设备提供稳定的压力油输出，解决传统固定式液压站无法移动、外接动力管线过长带来的压力损耗与作业半径受限问题。

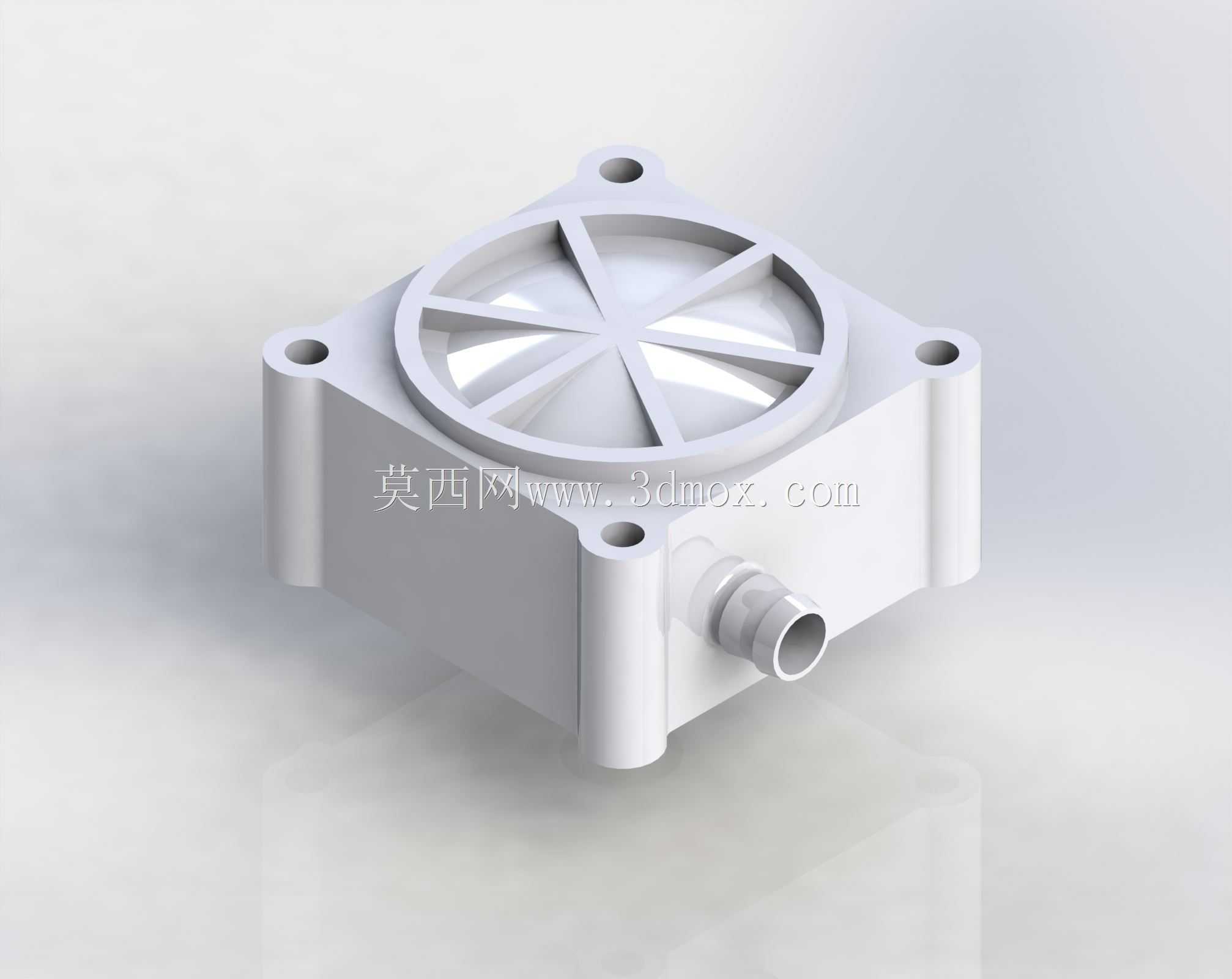

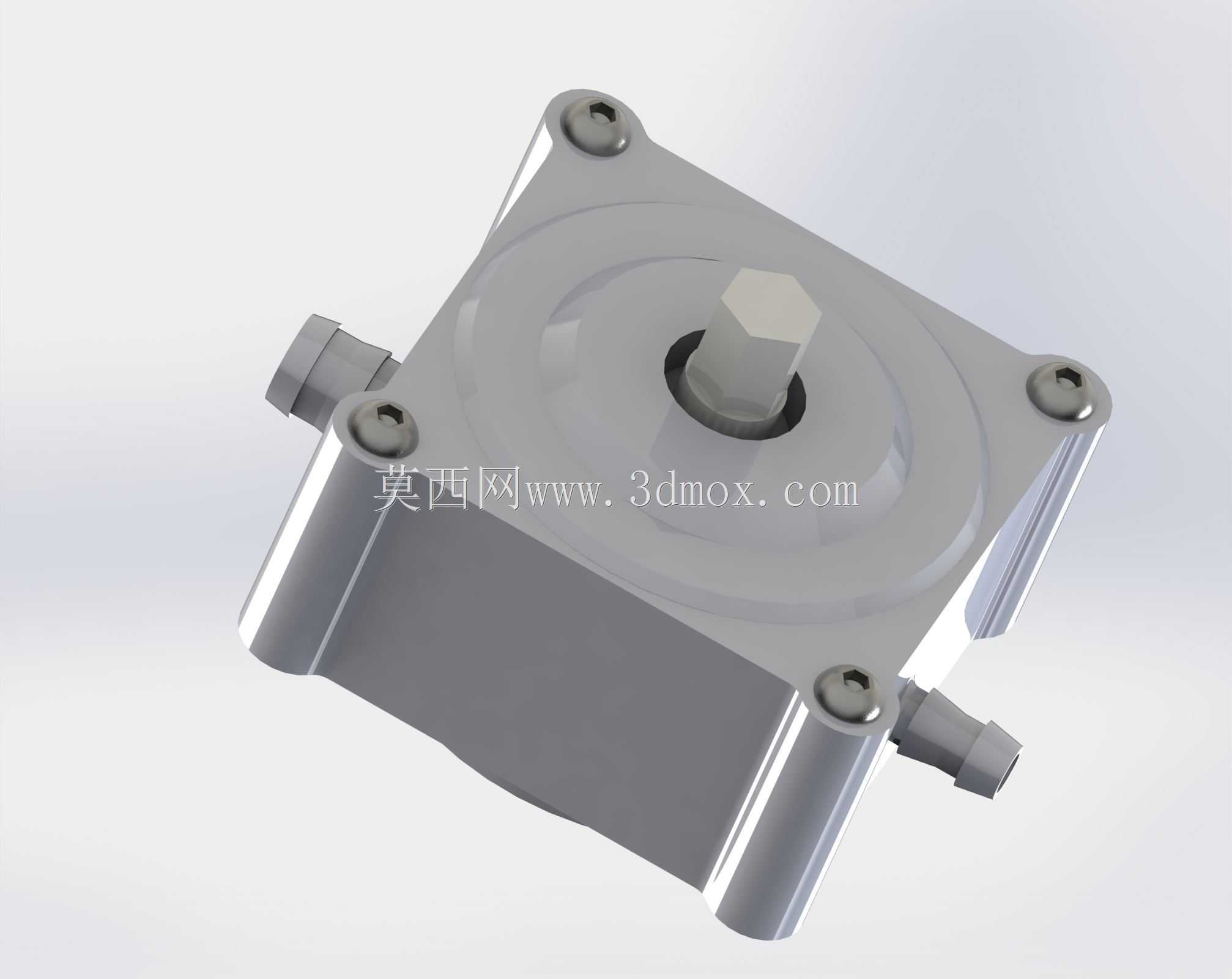

该产品将驱动电机与叶片泵芯做了同轴集成设计，摒弃了传统电机与泵体通过联轴器外接的分体结构，将泵芯直接嵌入电机前端的壳体腔体内部，电机输出轴直接作为泵芯的转子驱动轴，省去了联轴器连接环节的传动损耗与安装对中要求，大幅压缩了整体结构的轴向尺寸，让整体单元可以做到单手可携的体积规格，适配户外移动作业的携带需求。产品的壳体采用一体化压铸铝合金材质，在保证结构强度支撑内部定子、转子、叶片组件的同时，尽可能降低整机自重，外壳预留的标准安装孔位可以适配多种便携机架、工具背包、移动作业小车的固定安装需求，安装边界紧凑，不需要预留额外的联轴器安装与检修空间，适配狭小作业空间内的布置需求。

在功能设计上，该泵采用径向叶片式泵芯结构，叶片在转子转动过程中依靠离心力与根部压力油的作用紧贴定子内壁，形成密闭的容积变化腔室完成吸油与压油动作，输出压力稳定，流量脉动小，能够在额定压力下持续输送清洁的液压油，为下游液压执行元件提供平顺的动力输出。泵体的进出油口采用标准通用液压接口，可以快速对接常规液压油管与快插接头，不需要额外加工转换接头即可完成现场管路连接；端盖与泵体之间采用密封槽搭配耐油橡胶密封圈的静密封结构，旋转轴位置采用双唇口骨架油封做动密封，能够在高压力工况下杜绝液压油的外泄漏问题，同时阻挡外界的粉尘、水汽进入泵体内部，适配户外复杂作业环境的使用要求。

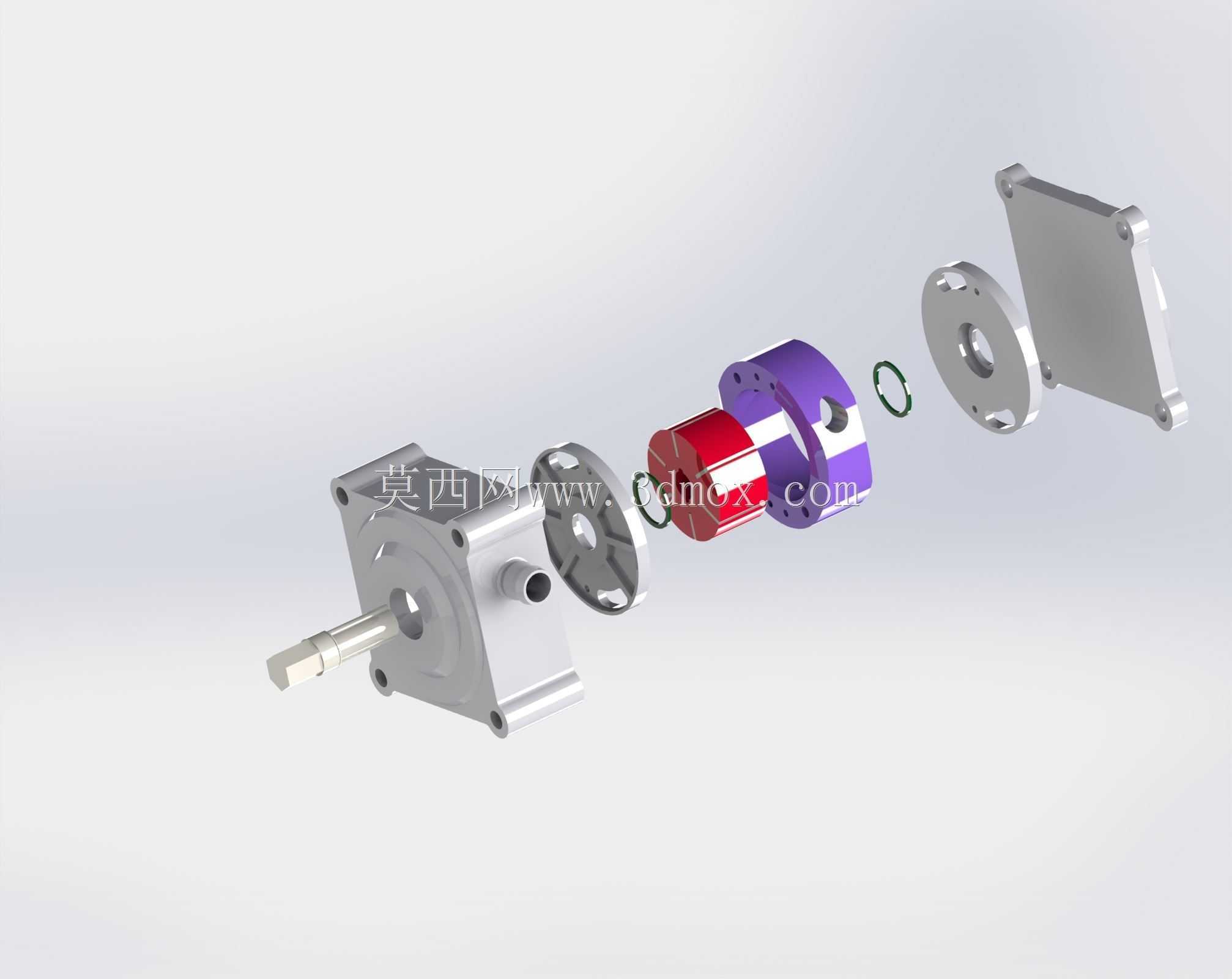

设计过程中针对便携场景的使用特性做了专项优化，整体结构做了等强度设计，在保证壳体承压能力满足额定压力要求的前提下，去除了非受力区域的多余材料，进一步降低整机重量；内部流道做了圆弧过渡处理，降低液压油在泵体内部流动的沿程阻力，减少不必要的能量损耗，提升能量转换效率；各零部件采用模块化拆分设计，端盖、侧板、定子、转子、叶片等部件均可单独拆卸更换，日常维护时不需要整体拆解电机部分，仅需拆开前端泵腔即可完成易损件的更换，大幅降低户外使用过程中的维护难度。
