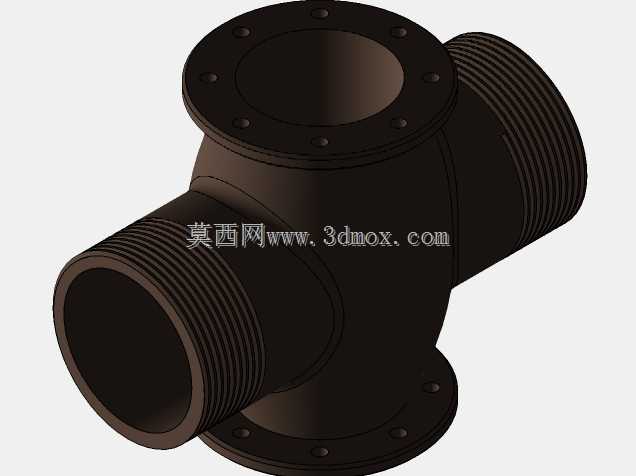

四通法兰外螺纹管路连接接头结构

该四通管路连接件主要应用于工业流体输送管网、市政给排水系统、化工介质传输管线、暖通空调循环管路等多场景的管路分流与汇合作业场景，可实现单路输入三路输出、三路输入单路输出或是交叉双向输送的管路布设需求，适配不同走向的管路改造与新建工程，能够在不额外增设转接弯头、过度接头的前提下完成多方向管路的连通，有效减少管路连接节点数量，降低管路系统的泄漏风险点。在实际使用过程中，该接头可同时适配法兰连接管路与外螺纹连接管路的对接需求，两个带螺栓孔的法兰端可与同规格法兰盘通过螺栓紧固实现密封连接，两个带外螺纹的接口可直接与带内螺纹的管路、阀件旋接固定，无需额外配置转换接头，大幅提升现场管路安装的适配性与作业效率，可输送水、油气、低腐蚀性化工介质等多种流体，满足不同工况下的管路连通需求。从功能特性来看，该接头采用等径通腔设计，内部流道无突兀转角与节流结构，可最大程度降低流体流经时的阻力损失，减少介质输送过程中的压力损耗，同时通体采用等壁厚结构设计，在保证整体结构强度的前提下控制产品自重，既能够承受管路系统的额定工作压力，也可降低管路支架的承重负荷。在设计思路上，该接头优先考虑安装便捷性与密封可靠性，法兰端的螺栓孔采用均匀圆周排布，可适配任意角度的法兰对接安装，无需调整接头整体朝向即可完成螺栓对位；外螺纹端采用标准管螺纹牙型设计，螺纹牙距与牙深符合通用管路连接标准，可与市面上绝大多数同规格内螺纹配件实现紧密旋合，接口处预留有密封件安装位，可搭配生料带、密封垫圈实现可靠密封，避免介质渗漏。在外形尺寸与安装边界方面，该接头整体采用十字正交结构布局，两个法兰端的中心距与两个外螺纹端的中心距保持一致，法兰盘外径、螺栓孔分布圆直径、螺纹公称直径均遵循通用管路配件标准尺寸，安装时仅需预留对应法兰盘的螺栓操作空间与螺纹端的管路旋接操作空间即可，无需额外扩大管路安装井道或支架安装尺寸，可直接替换同规格的传统四通接头，适配现有管路的升级改造需求，安装完成后接头整体突出管路外壁的尺寸较小，不会占用过多的管路布设空间，适合狭小空间内的多管路连通布设。
