带花键端星形齿头斜齿传动构件

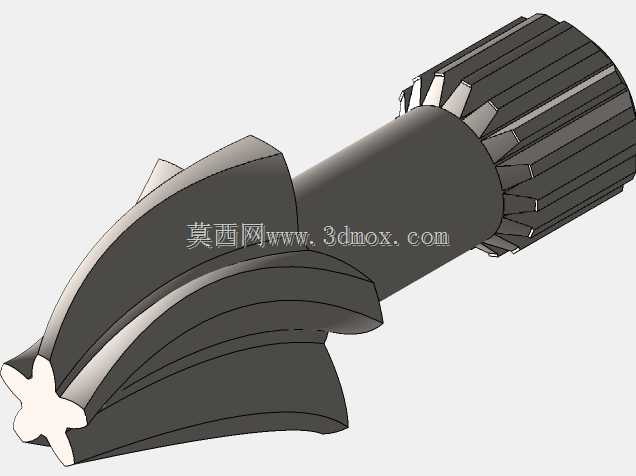

该传动构件主要应用于中小功率精密传动场景，常见于小型机床进给机构、轻工自动化设备的动力传递单元、专用工装的扭矩输出端，可在紧凑安装空间内完成交错轴间的动力传输，适配需要同时兼顾扭矩传递与端部定位配合的装配需求。构件整体为一体化轴齿结构，一端为渐开线斜齿啮合段，齿向沿轴向呈规律螺旋排布，啮合过程中轮齿逐步进入与退出啮合区间，相比直齿结构传动更平稳，冲击、振动与运行噪音更低，可适配中高速连续运转工况，能稳定传递额定范围内的旋转扭矩，减少传动过程中的动载荷损耗。构件中部为光滑圆柱轴身段，作为装配定位基准面，加工时严格控制圆柱度与同轴度公差，装配时可穿过支撑轴承内圈，为整个构件提供径向支撑，保证运转过程中齿部啮合间隙均匀，避免偏载导致的齿面异常磨损。构件另一端为矩形花键结构，外花键齿沿周向均布，可与配套内花键套形成可靠周向固定，相比单键连接承载能力更强，对中性更好，可传递更大扭矩，同时允许轴向小幅滑移，适配装配时的位置调整需求，也能补偿运转过程中微小的热胀冷缩变形量。构件最前端为星形定位齿头，五瓣式星形结构可与配套端盖或定位件形成周向止转配合，在装配时可快速完成周向定位，也能在传动过程中承受小幅附加轴向载荷，防止构件沿轴向发生窜动，保证传动位置精度。设计过程中首先根据传递扭矩、转速工况确定斜齿段的模数、齿数、螺旋角与齿宽参数，保证齿面接触强度与齿根弯曲强度满足长期运转需求，再根据支撑跨距确定轴身段直径与长度，预留轴承安装的轴向定位台阶，随后根据配套连接件参数确定花键段的齿数、大径小径尺寸与配合公差，最后根据端部定位需求设计星形齿头的轮廓尺寸，保证各段同轴度控制在合理公差范围内，所有过渡位置均设置合理圆角，减少应力集中，提升构件整体疲劳强度。整体结构紧凑，集成了啮合传动、支撑定位、花键连接、端部止动多重功能，无需额外拼接装配即可完成多维度传动配合需求，可有效减少装配环节的零件数量，提升传动单元整体可靠性。
