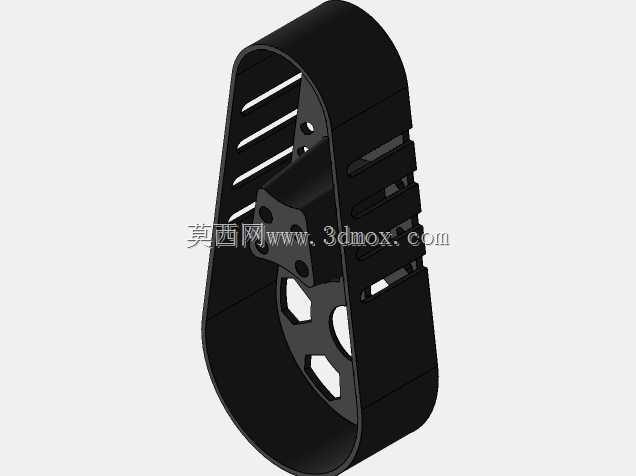

传动系统防护用镂空式皮带护罩结构

这款皮带护罩主要应用于各类带传动机械设备的传动区域防护场景，覆盖工业机床、小型动力设备、轻工输送装置等配备皮带轮传动结构的设备，核心作用是将高速运转的皮带与带轮完全封闭在防护空间内，避免生产过程中操作人员肢体意外接触运转部件引发安全事故，同时也能阻挡外界粉尘、切削碎屑、飞溅液体落入传动副间隙，减少皮带磨损、带轮卡滞等故障的发生概率，延长传动组件的整体使用寿命。在功能特性设计上，护罩采用半包围贴合式结构，整体轮廓完全匹配带轮与皮带的运转轨迹，内侧预留足够的安全运转间隙，既不会干涉皮带的正常张紧运转，也能最大化缩小防护盲区，避免异物从缝隙进入传动区域；护罩侧面开设多组平行排布的长条形镂空槽，在保证整体结构强度的前提下提升散热效率，传动过程中皮带与带轮摩擦产生的热量可以通过镂空槽快速散出，避免长期高温环境加速皮带橡胶老化，同时镂空结构也能降低护罩整体自重，减少设备安装位置的承重负担。设计过程中优先考虑安装适配性与结构可靠性，护罩内侧预留对应安装支架的连接点位，可直接匹配常规带轮组的安装基座，不需要额外对设备原有结构进行打孔改造，安装边界完全贴合常见中心距的小型带传动组件轮廓，不会超出设备原有安装空间，也不会与周边的管线、其他构件产生干涉；护罩主体采用一体化成型思路，整体结构无多余拼接缝隙，表面做顺滑过渡处理，没有尖锐棱角，既避免安装过程中划伤操作人员，也能减少生产过程中积尘挂屑的问题，日常清洁维护更加便捷。护罩对应带轮的位置做了局部内凹造型，刚好容纳带轮的突出结构，让护罩与传动组件的贴合度更高，整体防护密封性更好，同时内凹结构也提升了护罩自身的结构刚性，长期使用不会受设备振动影响出现变形、松动移位的问题，能够持续稳定发挥防护作用，适配各类连续运转的工业生产设备传动防护需求。
