4英寸径向安装底部接口压力表

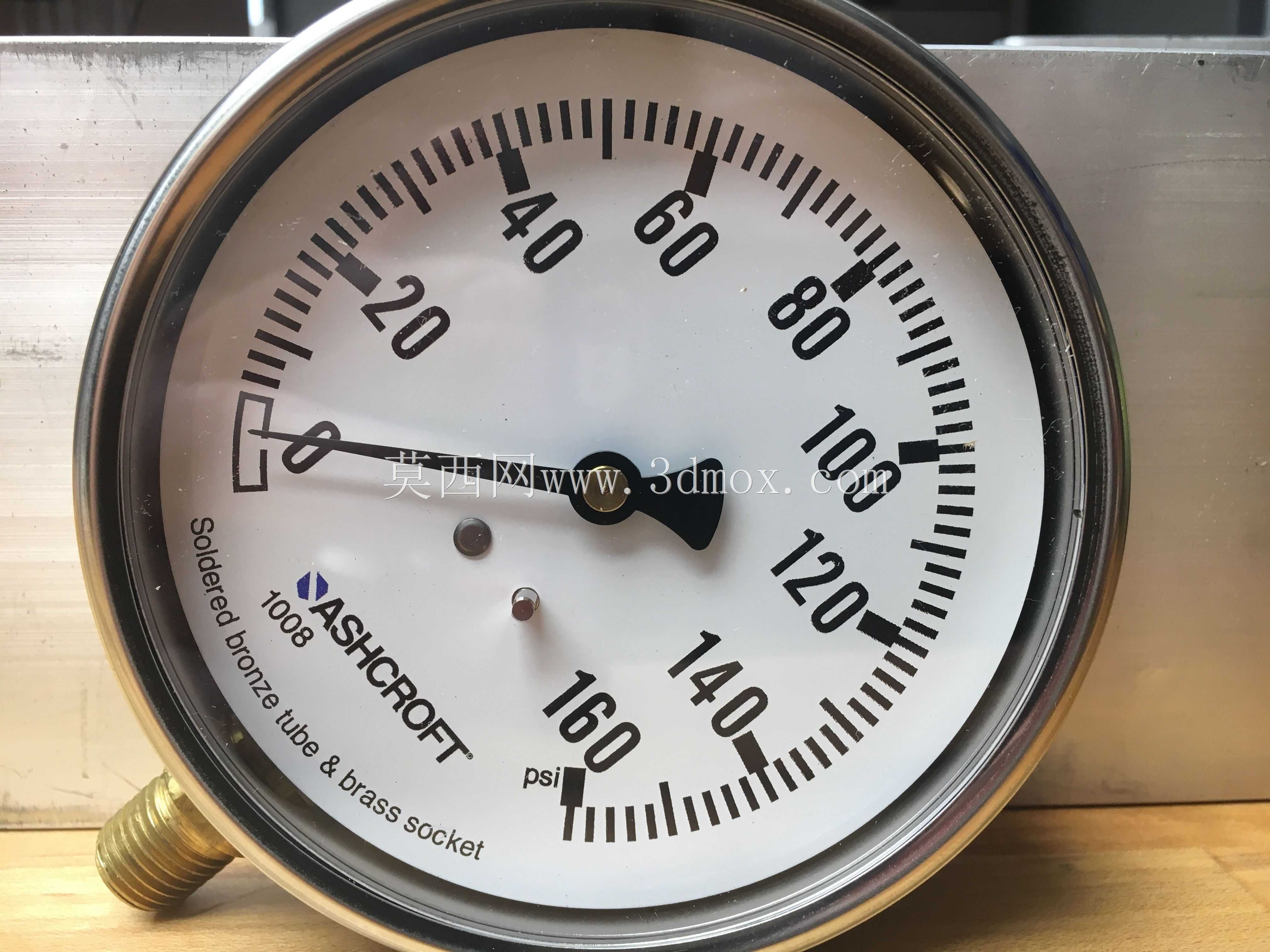

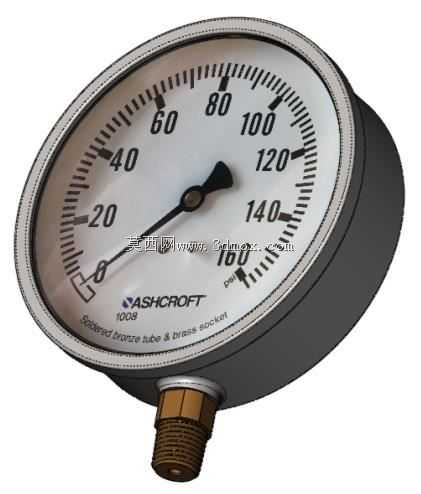

这款压力表是工业流体压力检测场景中十分常用的就地指示型检测元件，常被部署在压缩空气管网、小型液压站、给排水管路、工业气体分配终端等位置，用来实时直观反馈管路内部的介质压力数值，帮助现场运维人员快速判断系统运行压力是否处于合理区间，避免压力超标引发的管路泄漏、密封件损坏、设备过载等故障，也能及时发现压力不足导致的执行元件动作不到位、介质输送效率下降等问题，是工业现场压力参数目视化监测的核心基础部件。该款压力表采用4英寸直径的圆形表盘设计，表盘刻度覆盖0到160psi的测量范围，刻度线采用疏密结合的排布方式，整十数值位置设置长刻度线与加粗数字标识，小分度值对应短刻度线，配合黑色尖头指针，能够让观测者在一米左右的常规巡检距离下快速读取出准确的压力数值，表盘表面印有品牌标识与材质说明，清晰标注了产品的核心承压部件材质属性。产品采用底部轴向的连接方式，配置1/4NPT标准外螺纹连接端口，能够直接与对应内螺纹的管路接头、取压阀实现快速旋接安装，安装时仅需预留表盘直径对应的正面观测空间，以及底部螺纹旋合所需的轴向操作空间即可，无需额外的安装支架辅助固定，依靠螺纹连接的强度即可实现稳固安装。产品主体外壳采用304不锈钢材质打造，具备优秀的抗锈蚀能力，能够适应车间内轻度潮湿、存在少量油污的常规工业环境，底部承压接头采用黄铜材质，兼顾了结构强度与介质兼容性，适配压缩空气、清水、无腐蚀性低压油品等多种常见工业介质。在设计层面，这款模型还原了压力表的完整结构细节，从外壳的卷边压合结构、表盘的刻度印刷效果、指针的轴接固定结构到底部螺纹的牙型细节都做了精准还原，同时考虑到工业场景的外观还原需求，表盘的贴图效果完全匹配真实产品的视觉特征，能够直接用于工业管路系统的三维布局装配、设备运维培训课件制作、工业场景可视化演示等场景，帮助设计人员在管路布局阶段提前确认压力表的安装位置是否存在观测遮挡、操作空间不足等问题，也能让非专业人员通过三维模型快速理解压力表的安装方式与结构组成。
