多级圆柱齿轮减速器总成结构

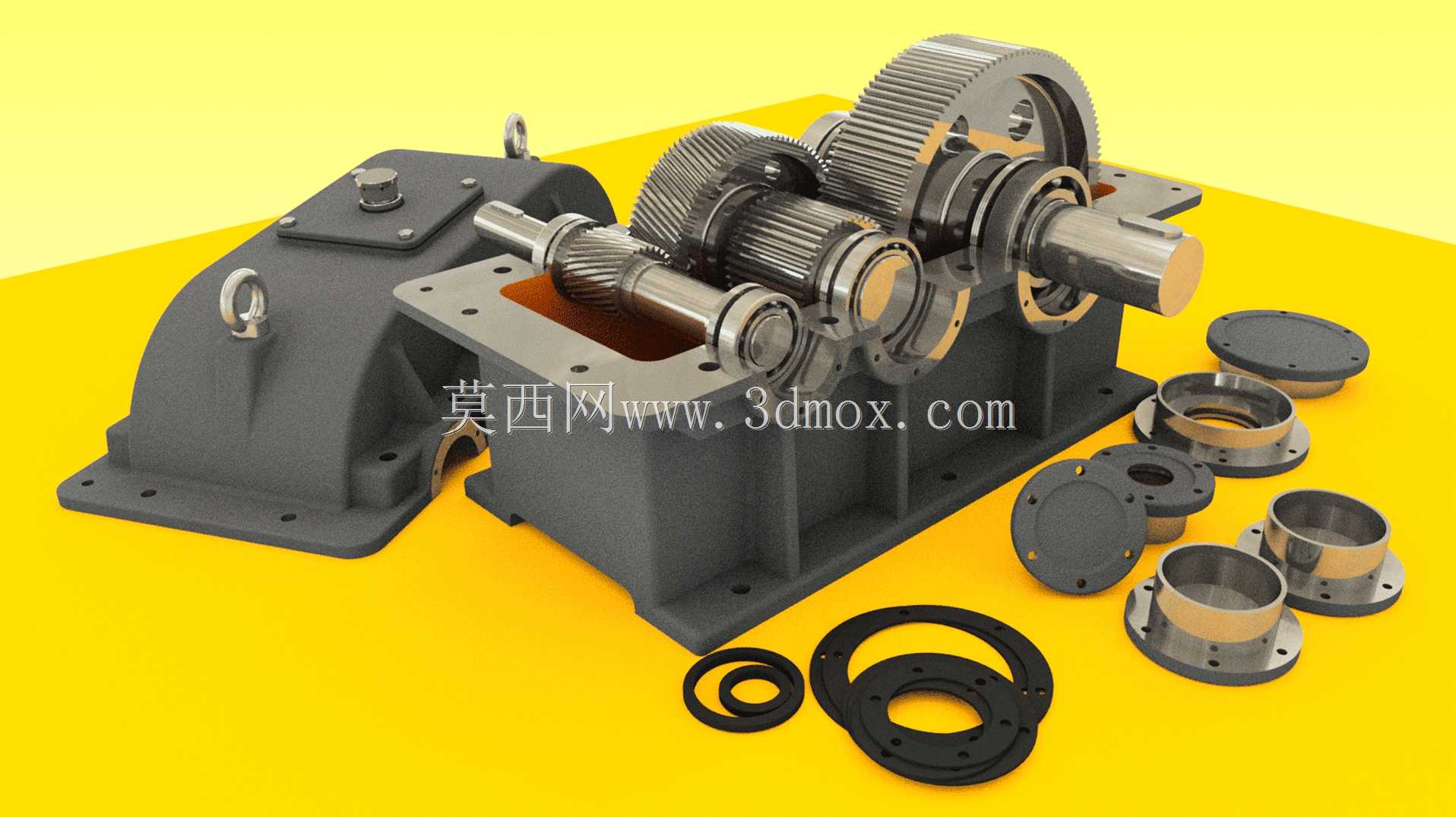

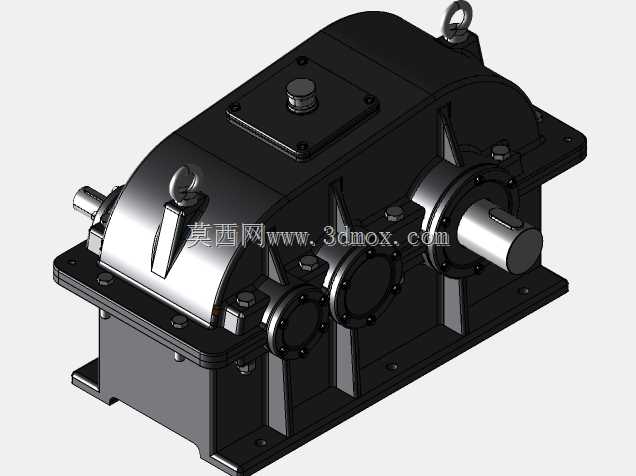

这款多级圆柱齿轮减速器总成，是工业传动系统中应用极为广泛的核心动力匹配部件，主要承担原动机与工作机之间的转速调整、转矩放大功能，适配冶金输送线、矿山破碎设备、轻工包装产线、起重运输机械等多类需要低转速大转矩输出的工业场景，能够在高负载、连续运转的工况下稳定传递动力，有效缓冲原动机输出端的转速波动，匹配工作端的实际作业转速需求。从实际用途来看，该减速器可直接对接异步电机、伺服电机等常见原动机输出轴，通过不同齿数齿轮的啮合传动实现固定减速比的动力输出，可根据不同工况的负载需求匹配对应功率段的原动机，满足从轻载输送到重载破碎的不同传动需求，同时箱体的密封结构设计可避免内部润滑油泄漏，阻挡外界粉尘、水汽进入传动腔，适配多粉尘、潮湿的复杂工业作业环境。从功能特性来看，该减速器采用多级圆柱斜齿轮啮合传动结构，相比单级减速结构可实现更大的减速比，同时斜齿轮的啮合重合度更高，传动过程中冲击更小、运转噪音更低、承载能力更强，能够承受较大的径向与轴向载荷；上下剖分式的箱体设计，既保证了箱体整体的结构刚度，也便于后期内部齿轮、轴承部件的检修与维护，箱体上预留的吊环结构可方便设备的吊装转运，端盖、密封件的模块化设计可快速实现易损件的更换，降低设备运维的时间成本。从设计思路来看，该结构在设计阶段优先保障传动的平稳性与部件的使用寿命，各级齿轮的参数匹配经过载荷校核，保证每一级齿轮的承载能力均衡，避免单级齿轮过载失效；轴承选型匹配对应轴系的载荷特性，输入输出轴的轴伸尺寸符合通用传动安装标准，可直接适配市面上多数标准联轴器、带轮等传动连接件，无需额外定制转接部件；箱体的加强筋结构布置在轴承座受力位置，可提升箱体的抗变形能力，避免重载工况下箱体变形导致齿轮啮合错位、磨损加剧的问题。从外形尺寸与安装边界来看，该减速器采用卧式底脚安装结构，底部安装孔的孔距、孔径符合通用减速器的安装尺寸规范，可直接替换同规格的传统减速器产品，无需对原有设备的安装基座进行改造；输入轴与输出轴采用平行轴布置，轴伸长度、轴径尺寸适配标准连接件的安装范围，箱体的整体外形轮廓规整，外部无突出的尖锐结构，安装时所需的周边安全间隙较小，可适配安装空间紧凑的设备布局场景，同时箱体顶部预留的透气塞、油位观察、放油孔位置符合日常运维的操作习惯，可方便日常检查油位、更换润滑油等维护操作。
