汽车发动机点火用火花塞精细三维数模

火花塞作为内燃机点火系统的核心执行部件，广泛应用于乘用汽车、商用车辆、小型通用动力机械、摩托机车等搭载汽油内燃机的动力设备中，其核心作用是将点火线圈产生的高压脉冲电流导入发动机燃烧室，通过电极间隙击穿空气产生电火花，点燃气缸内被压缩的油气混合气，是保障内燃机正常做功循环、动力稳定输出的关键零部件。在实际工况中，火花塞需要长期承受燃烧室内部2000℃以上的瞬时高温燃气冲刷、数十兆帕的爆发压力冲击，同时还要耐受高低压交变载荷、燃油燃烧产物的化学腐蚀，因此其结构设计与尺寸精度直接决定了点火可靠性、燃油燃烧效率以及发动机的整体使用寿命。

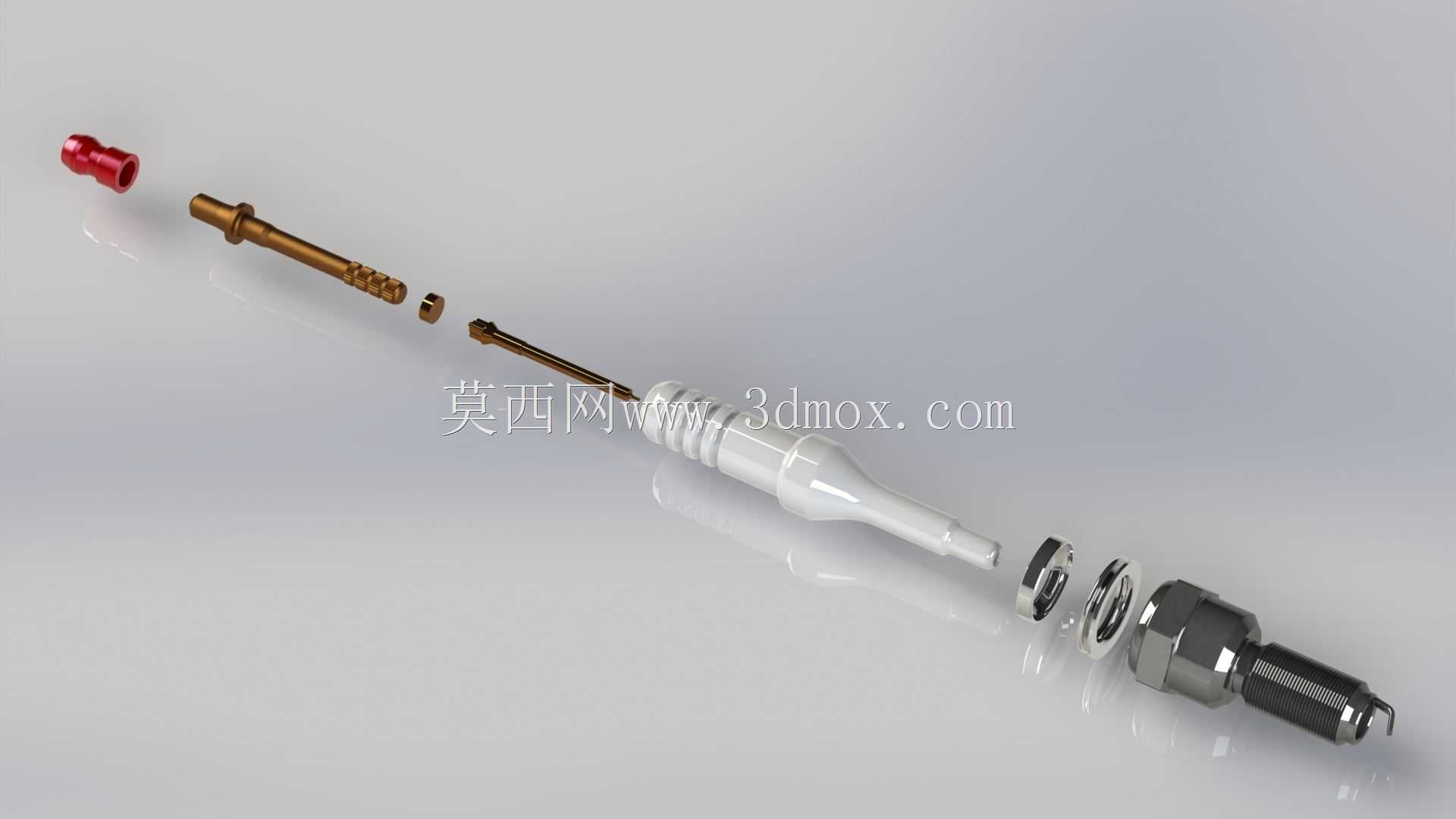

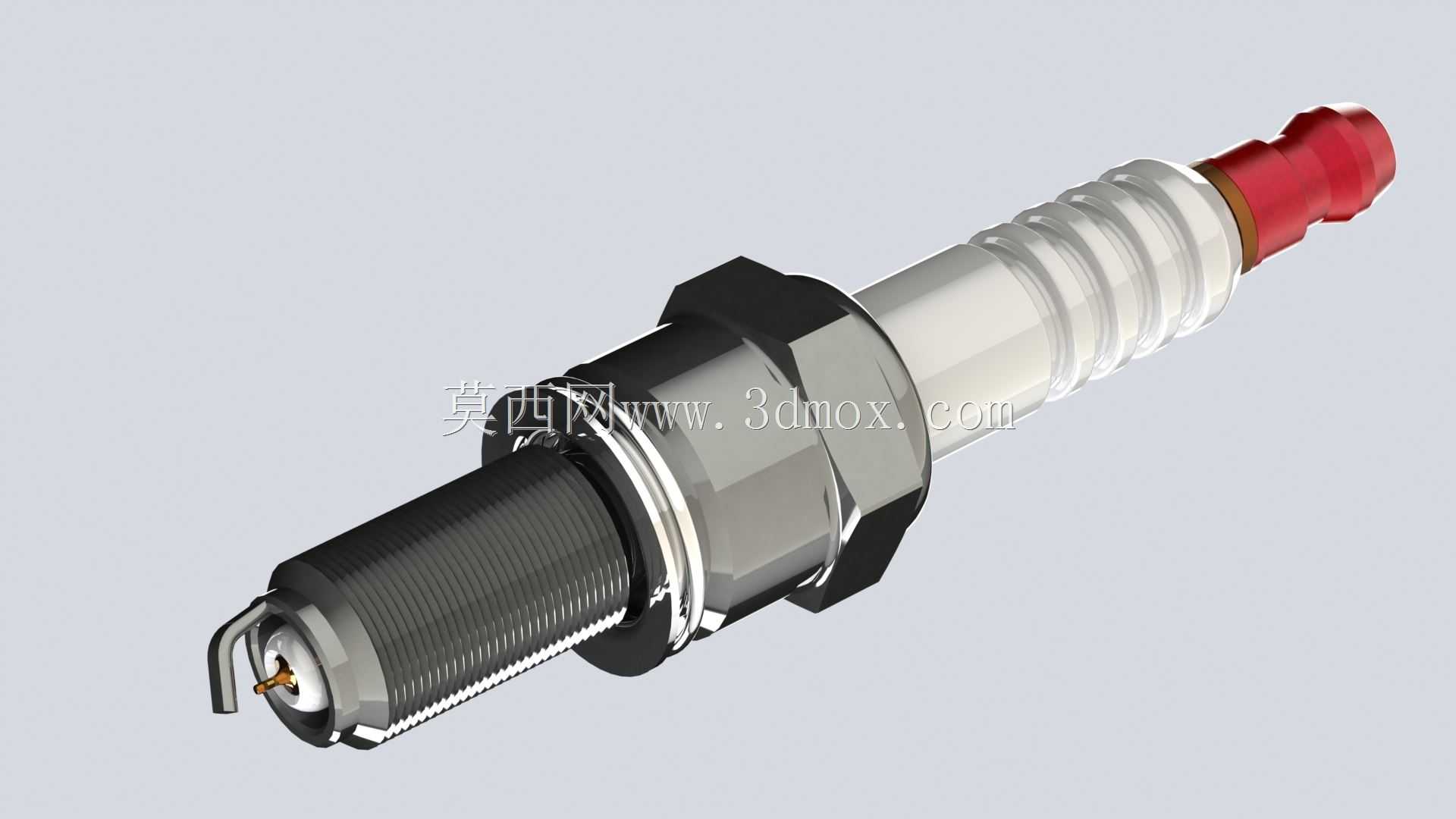

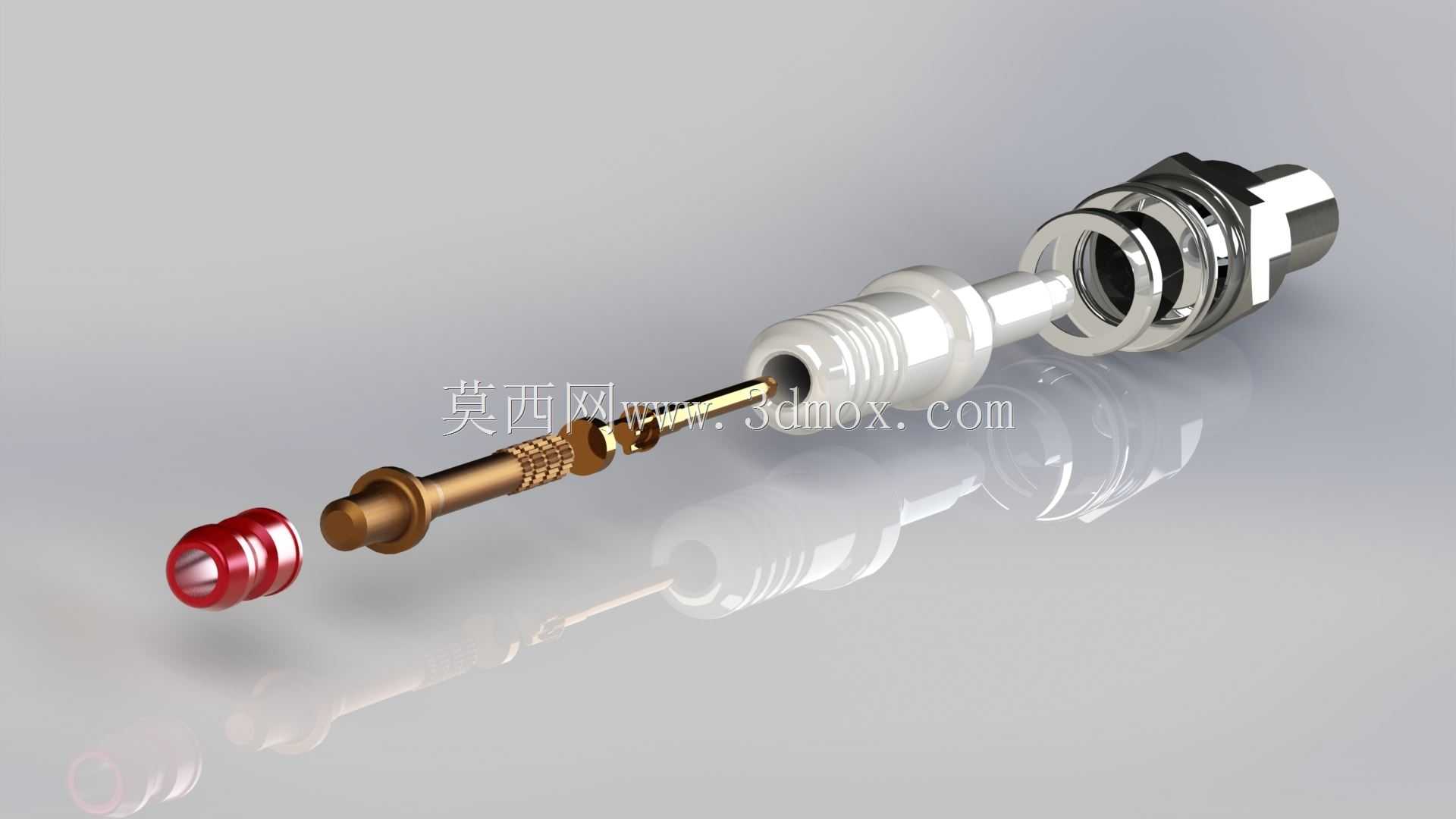

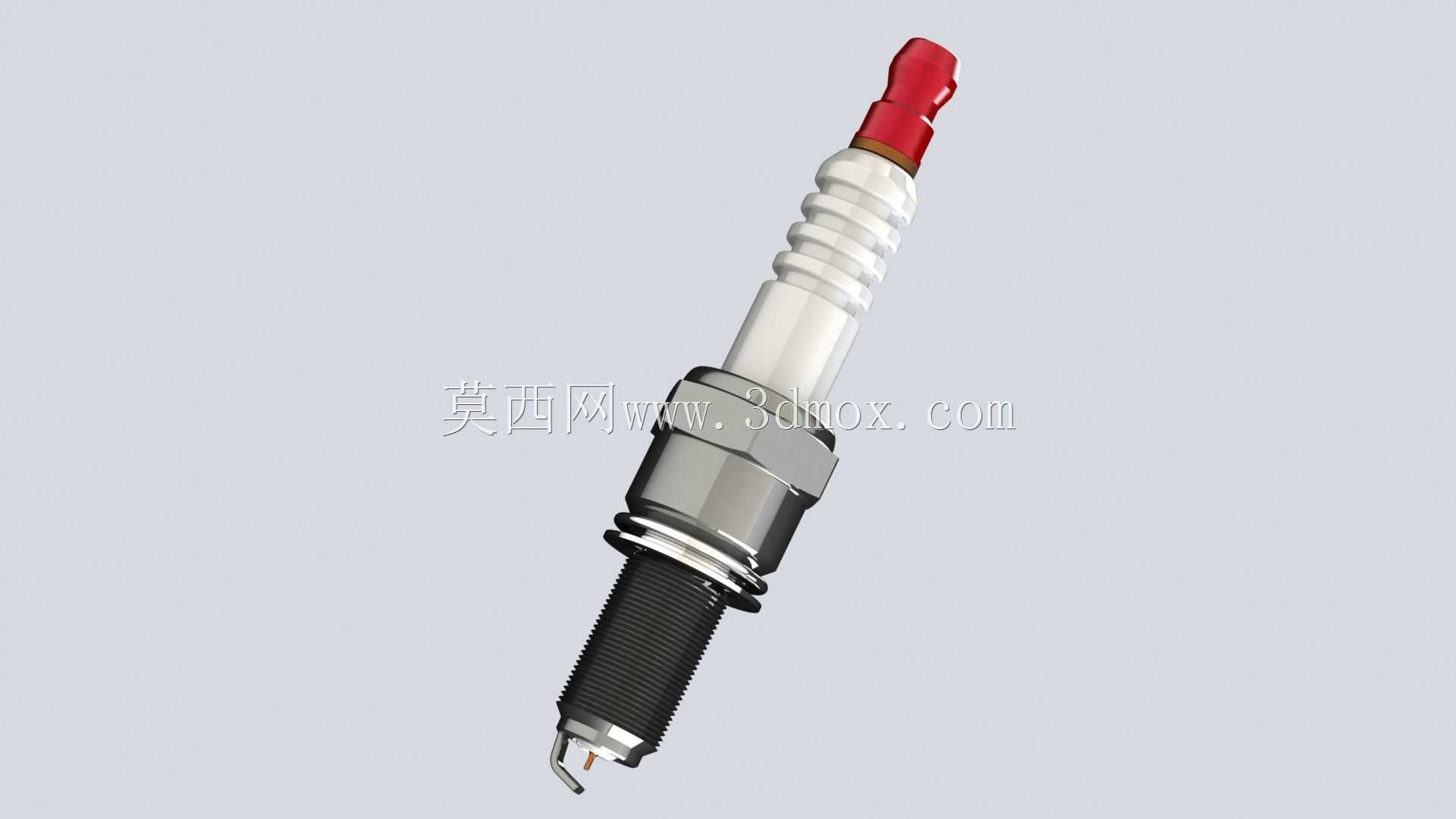

这款火花塞的三维设计完全遵循量产车用火花塞的成熟结构逻辑，整体采用同轴分层式布局，从点火端到接线端依次设置侧电极、中心电极、金属壳体、绝缘瓷体、密封垫圈、接线端子与绝缘护套几个核心部分。金属壳体采用六角螺母与螺纹段一体化设计，六角部位尺寸匹配标准火花塞拆装扳手的夹持规格，螺纹段严格遵循车用火花塞通用安装螺纹规范，可适配绝大多数小排量自然吸气及涡轮增压汽油发动机的气缸盖安装孔位，安装时通过螺纹旋入深度控制电极伸入燃烧室的突出量，配合密封金属垫圈实现安装部位的燃气密封，避免燃烧室漏气导致的缸压不足问题。中心电极与侧电极采用耐高温耐腐蚀的合金材质结构，电极间隙设置为量产车型通用的标准间隙值，既保证高压电可以顺利击穿间隙产生稳定电弧，又能避免间隙过大导致的点火能量不足、缺火断火问题。绝缘瓷体采用多道伞棱结构设计，既增加了壳体与接线端之间的表面爬电距离，避免高压电沿瓷体表面出现漏电闪络，又提升了瓷体的结构抗冲击强度，可承受燃烧过程中的剧烈压力波动。顶部的红色绝缘护套用于包裹接线端子，实现高压接线部位的绝缘防护，避免高压电与周边金属部件出现跳火问题，同时可以阻挡灰尘、油污侵入接线部位，保障导电连接的稳定性。

在设计过程中，各部件的配合公差经过严谨校核，金属壳体与绝缘瓷体之间采用过盈配合加密封填充的结构，保证高温工况下的连接强度与密封性能，所有外形尺寸均参考量产通用型号火花塞的实际参数设定，安装边界完全符合主流发动机气缸盖的安装空间要求，既可以用于机械结构教学演示、点火系统原理展示，也可作为发动机整机装配设计、维修模拟实训的配套数模使用。
