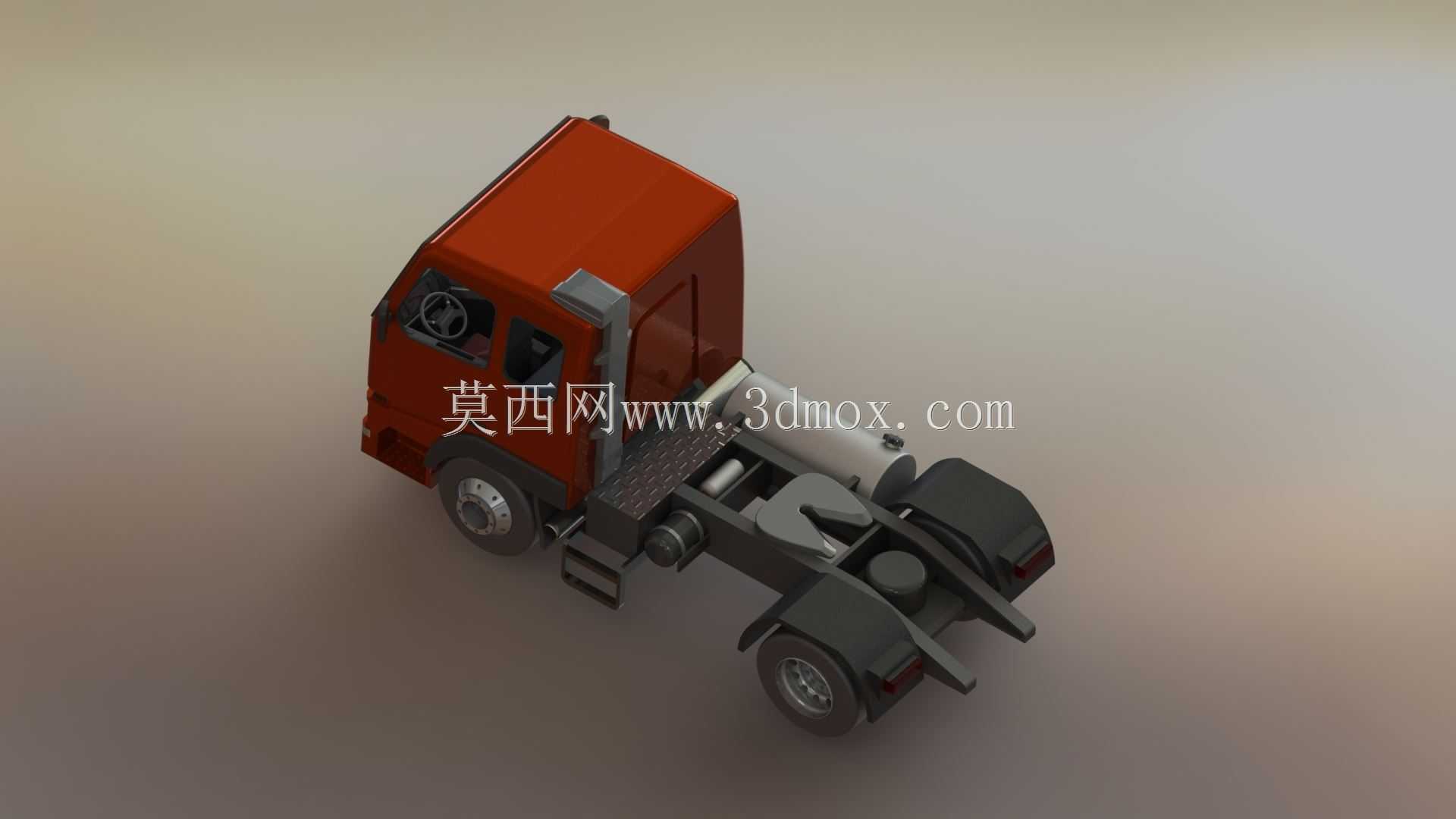

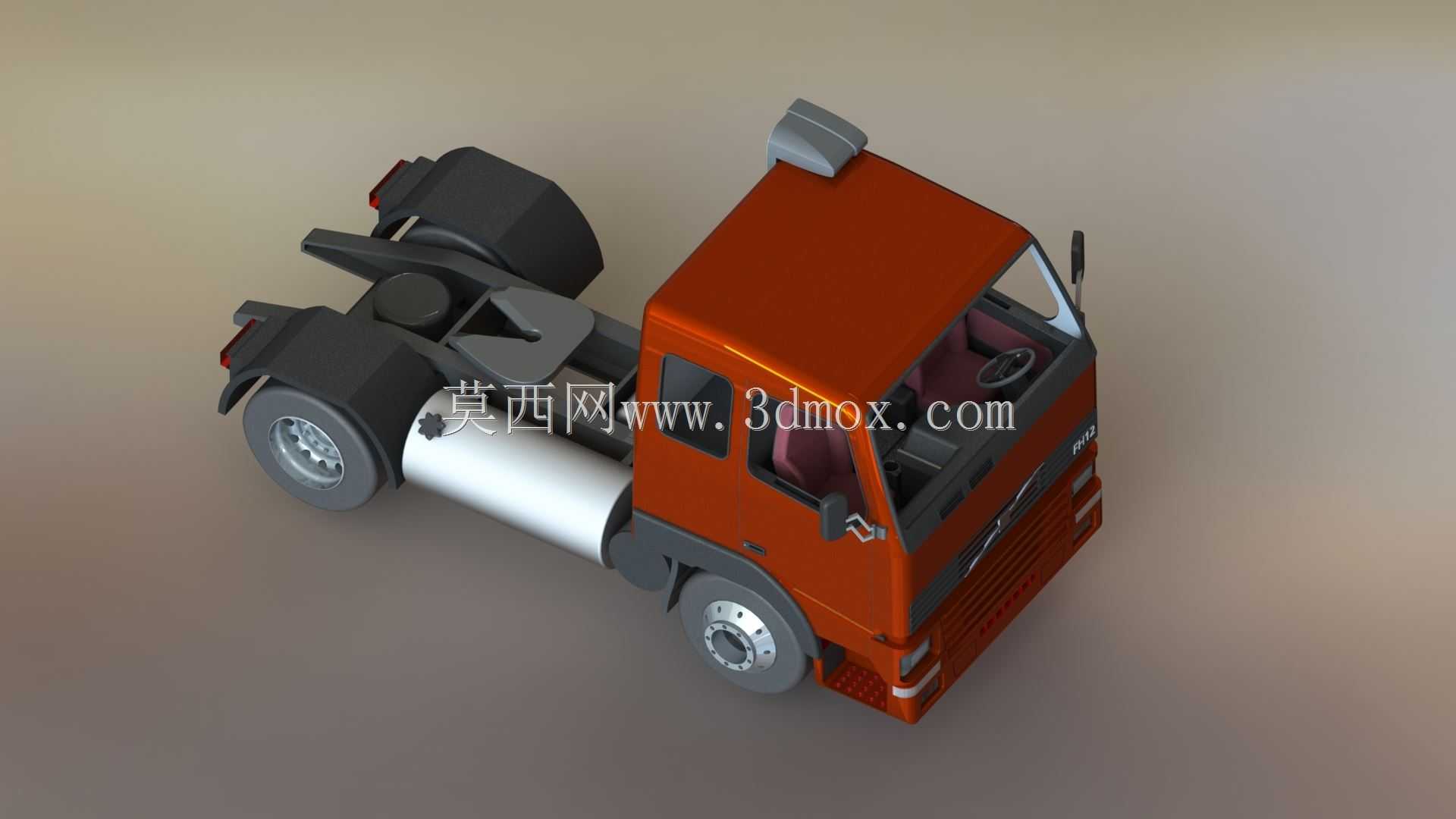

沃尔沃FH12重型牵引车头结构造型

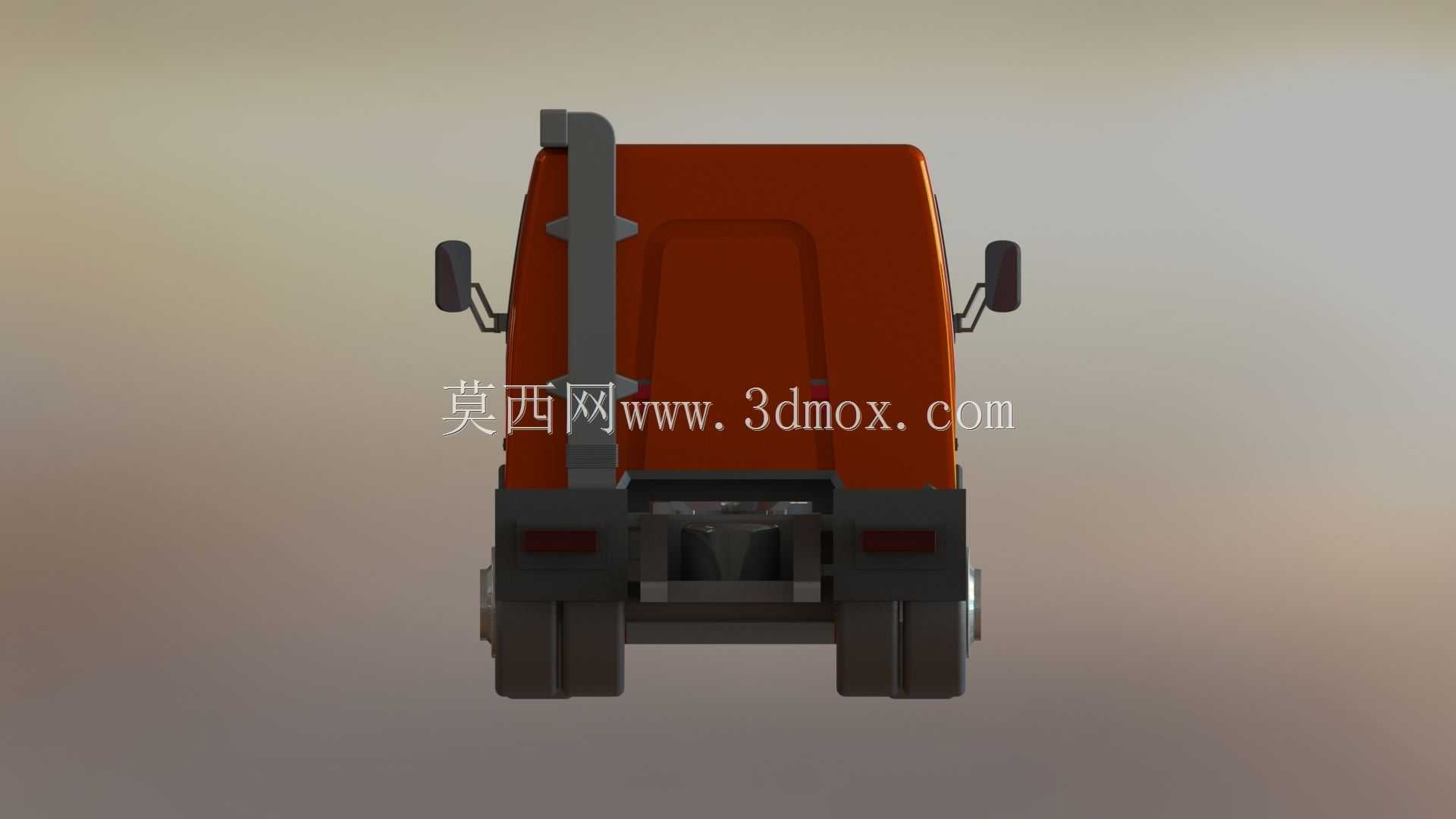

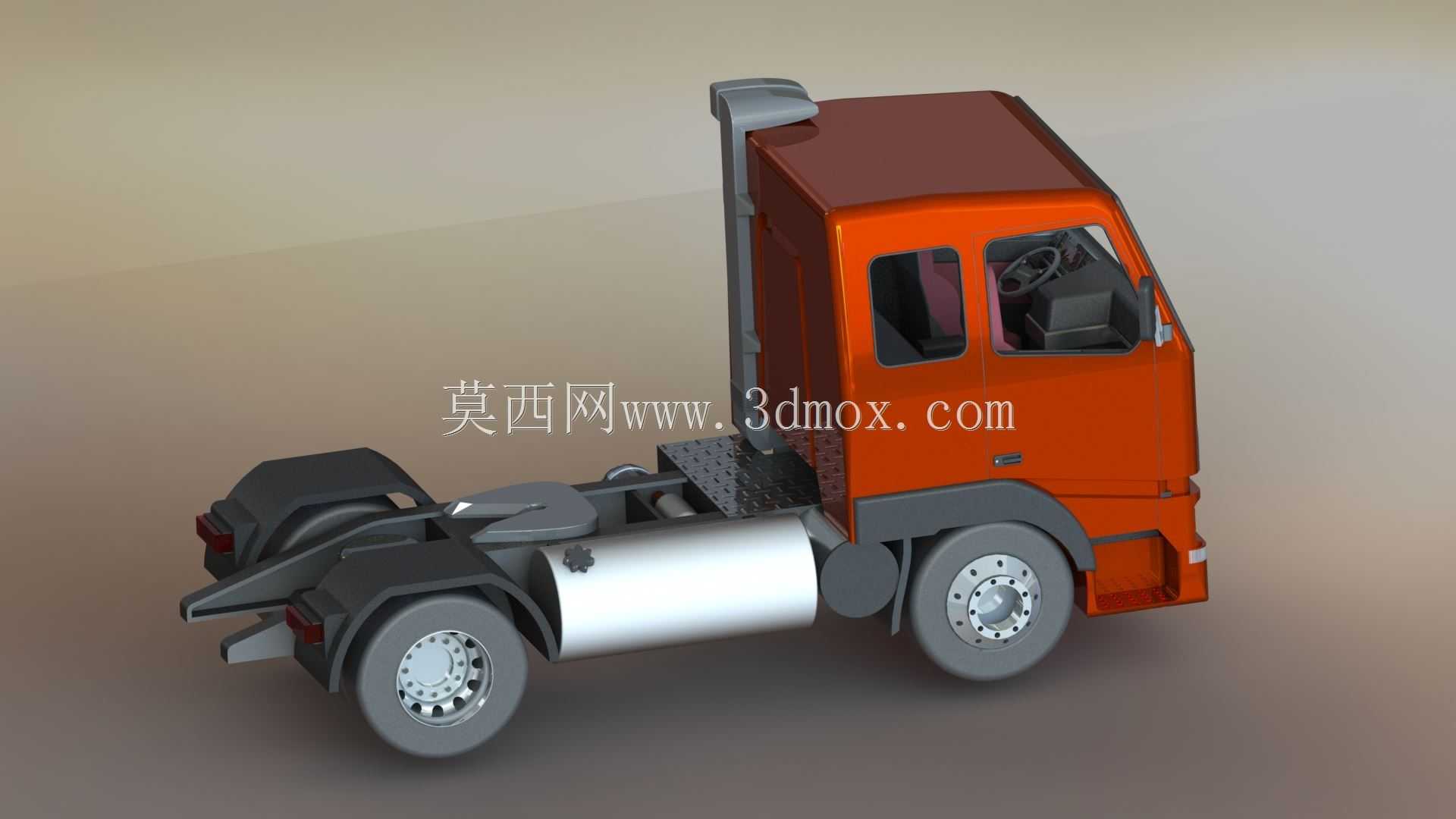

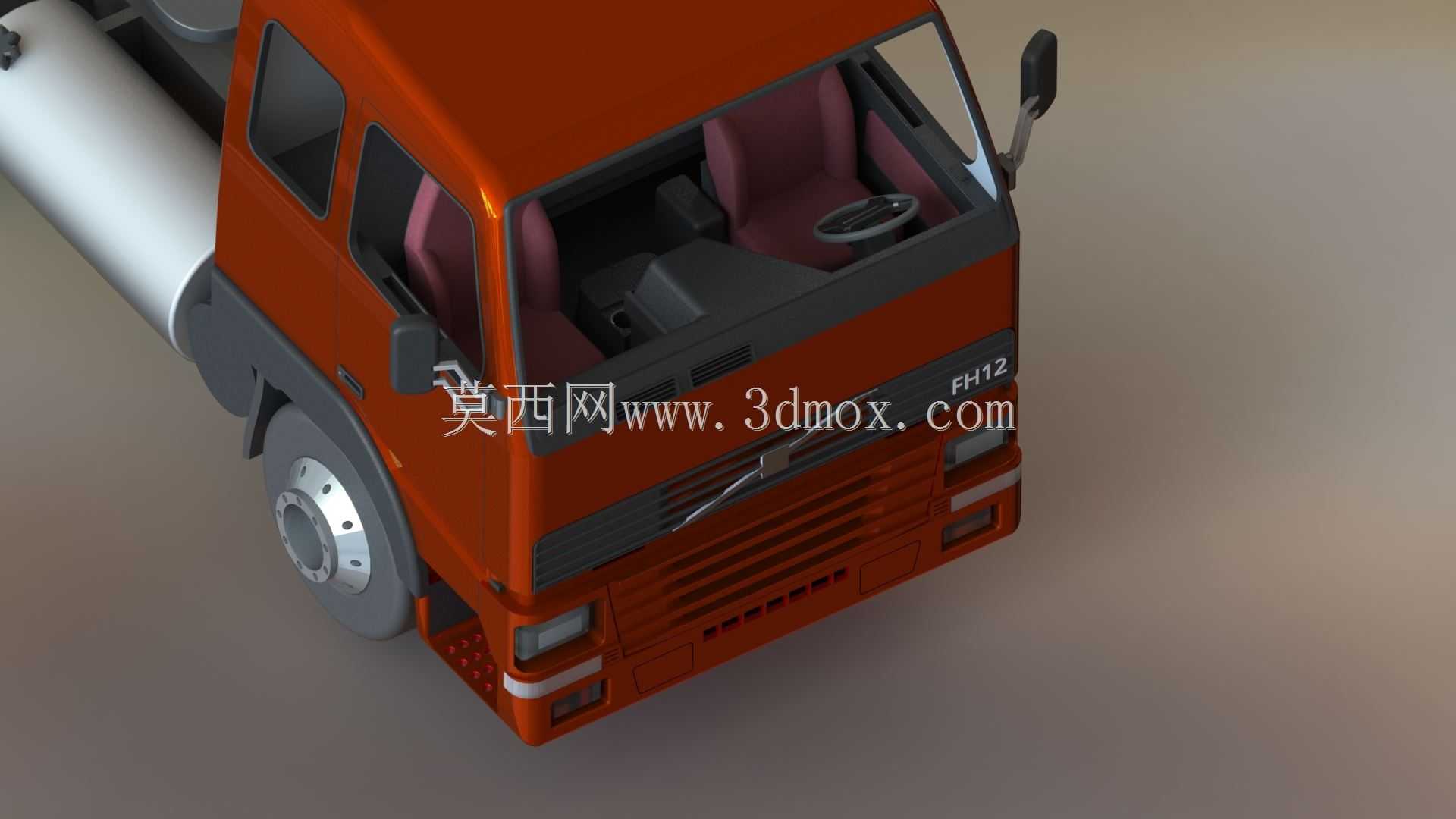

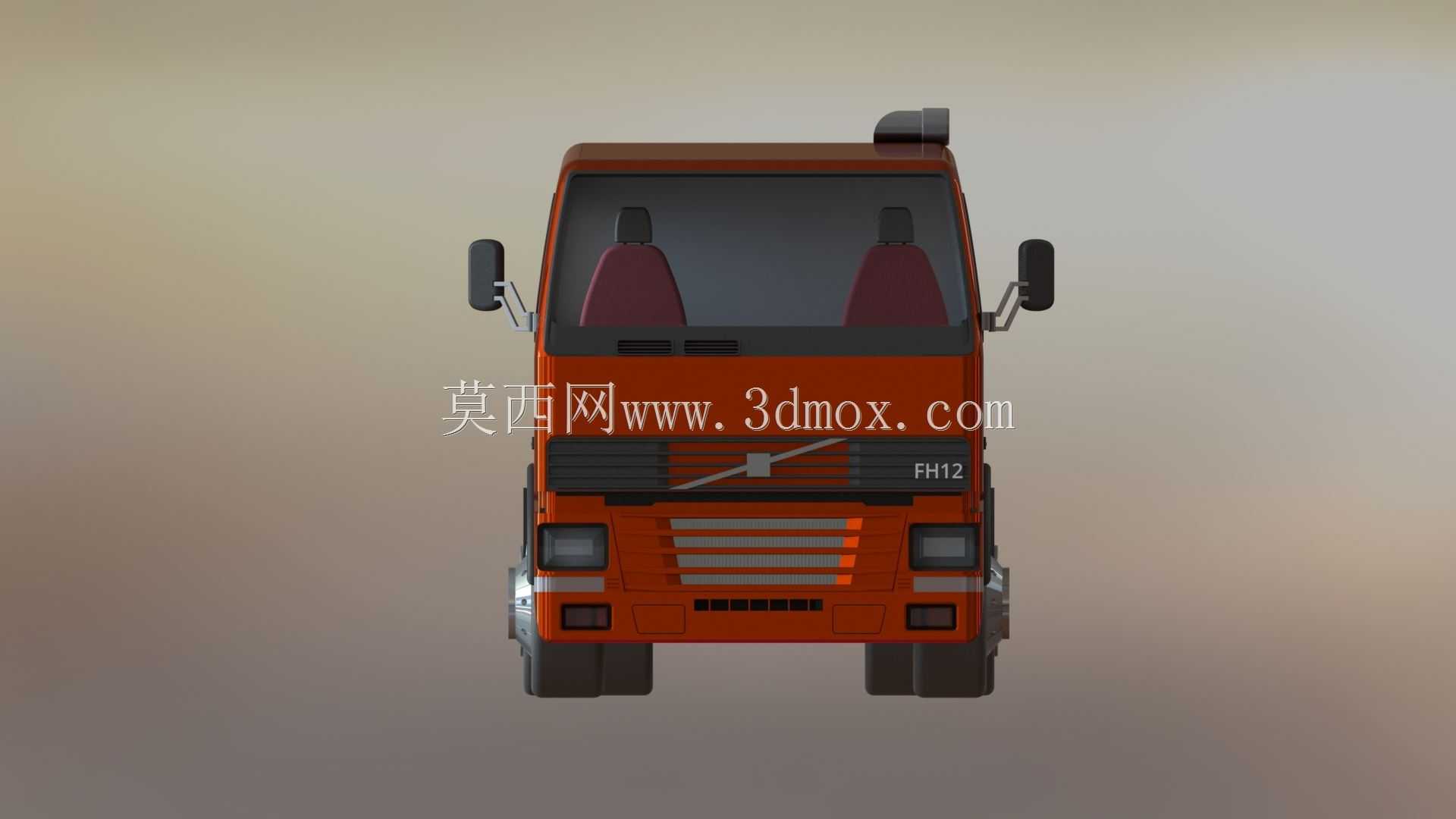

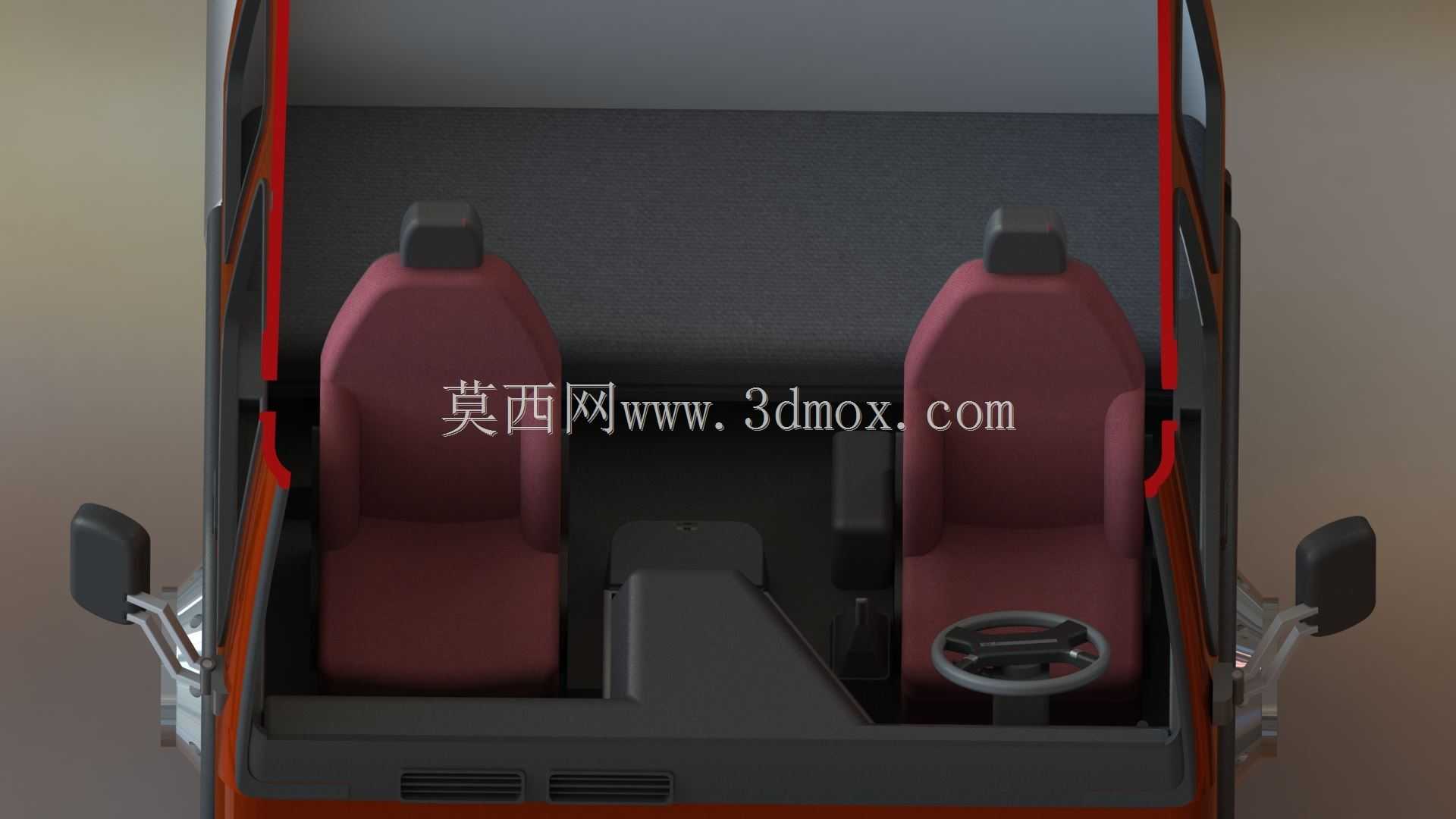

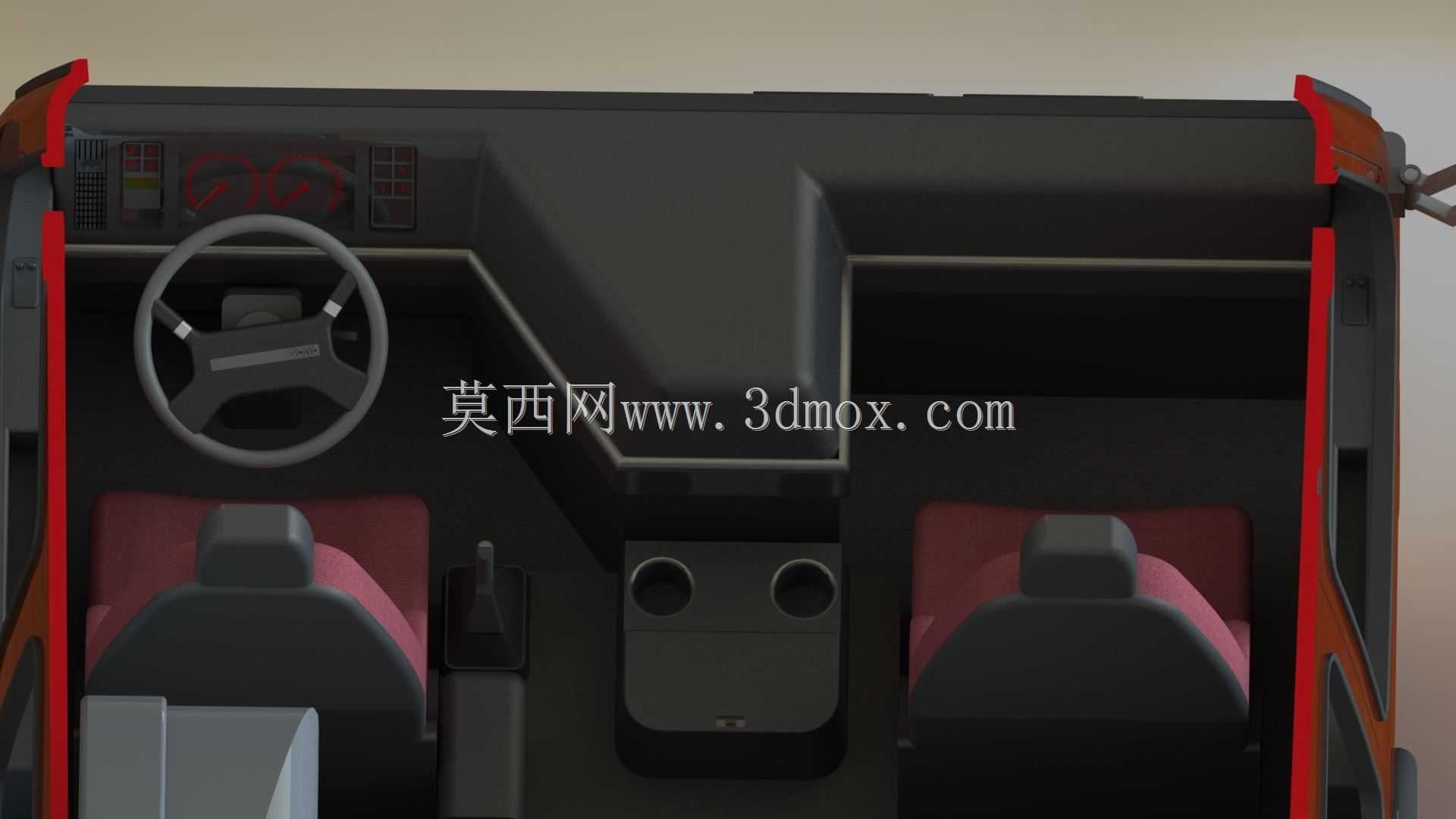

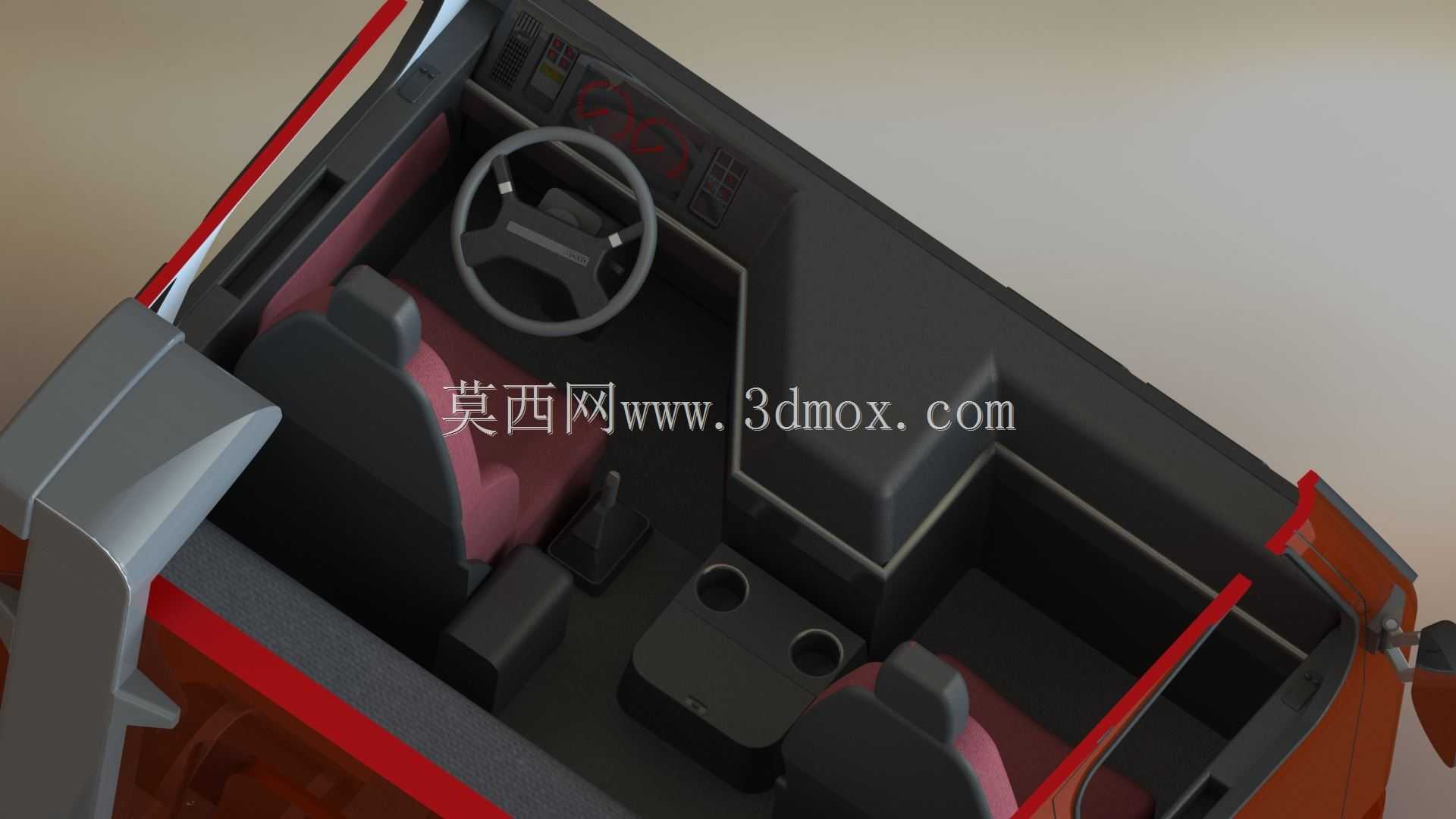

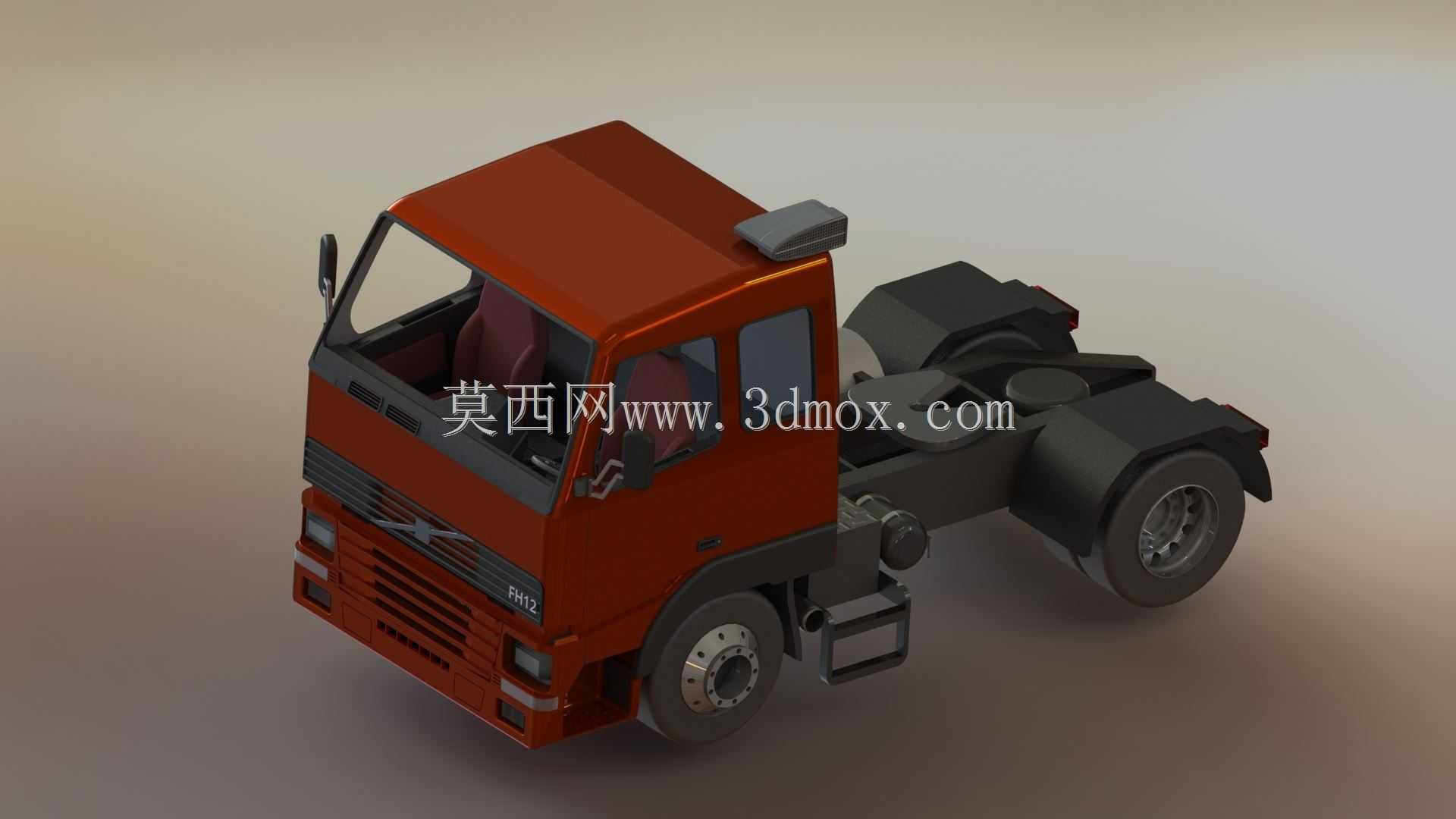

该模型还原的是干线物流场景中常见的4×2重型牵引车头，这类车辆主要承担港口集装箱转运、长途普货甩挂运输以及工业原料配送任务，通过后部牵引座与半挂车对接，可灵活适配栏板、厢式、罐式、冷藏等多种上装，是公路货运体系里的核心动力单元。建模时优先保证驾驶室本体、车架、行走机构与牵引连接区域的空间关系准确，便于后续在总装布局中校核挂接匹配、转弯通过性以及周边附件安装位置。车头采用短平头高顶驾驶室布局，前脸保留了品牌特征鲜明的竖向格栅与棱角灯组，前风挡倾角、侧窗轮廓、顶部导流罩及两侧后视镜支架均按实车比例搭建，既呈现外观识别度，也为空气动力学附件的布置预留了参照。驾驶室内可见座椅、方向盘与仪表台的简化结构，能够支持人机工程分析、视野校核或内饰方案的进一步细化。底盘部分重点表达了纵梁、前后车桥、轮毂轮胎、燃油箱、储气筒以及第五轮牵引座的相对位置。牵引座位于后桥前方的车架承载区，是动力传递与挂接定位的关键界面，建模时需关注其安装高度、与驾驶室后壁的安全间隙，以及与半挂车牵引销的配合边界。前轮转向角与轮胎跳动空间在模型中留有合理余量，可用于检查最小转弯半径、轮胎与翼子板及转向拉杆的干涉情况。大容积圆柱形油箱布置在车架两侧，兼顾续航需求与整车配重，后轮采用并装双胎结构以满足重载时的承载与接地要求。整车外廓围绕常规重型牵引车的尺寸范围控制，车宽符合商用车通用界限，车高与高顶驾驶室及顶部导流装置匹配，轴距和前后悬设定兼顾高速行驶稳定性与挂接后的机动性。车架上表面、牵引销中心、后桥中心线等关键基准在模型中清晰可辨，方便设计人员据此布置线束、制动管路、后防护、蓄电池框及挡泥板等附属部件。对于结构设计人员而言，该模型可作为重卡平台概念布置、牵引装置匹配验证、挂接运动仿真以及外观方案评审的基础数模；对于教学与选型场景，也能直观展示平头牵引车的底盘构成、主要部件安装逻辑和整车尺寸边界，减少二维图纸理解上的偏差。
