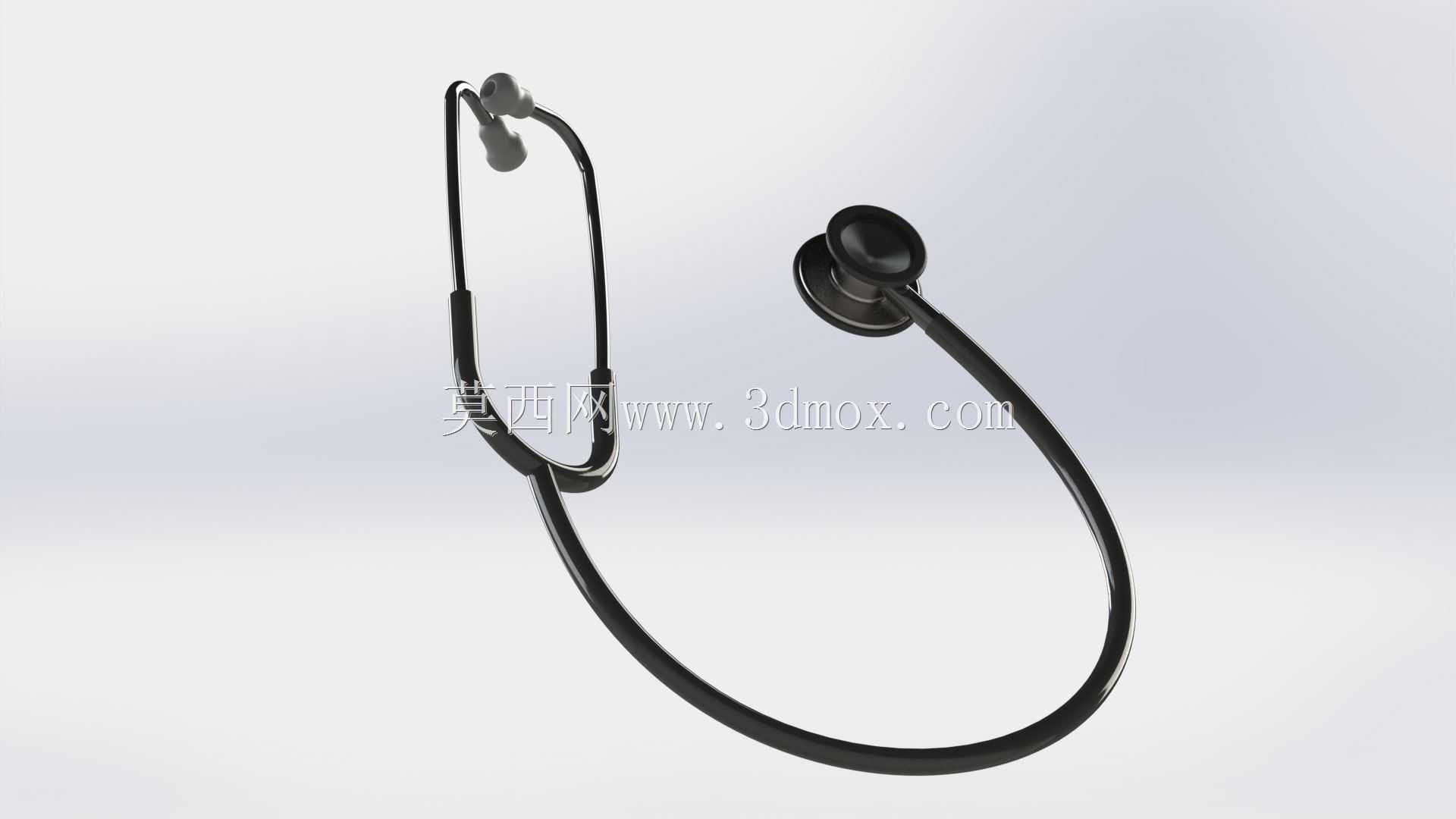

利特曼经典款医用听诊器结构设计

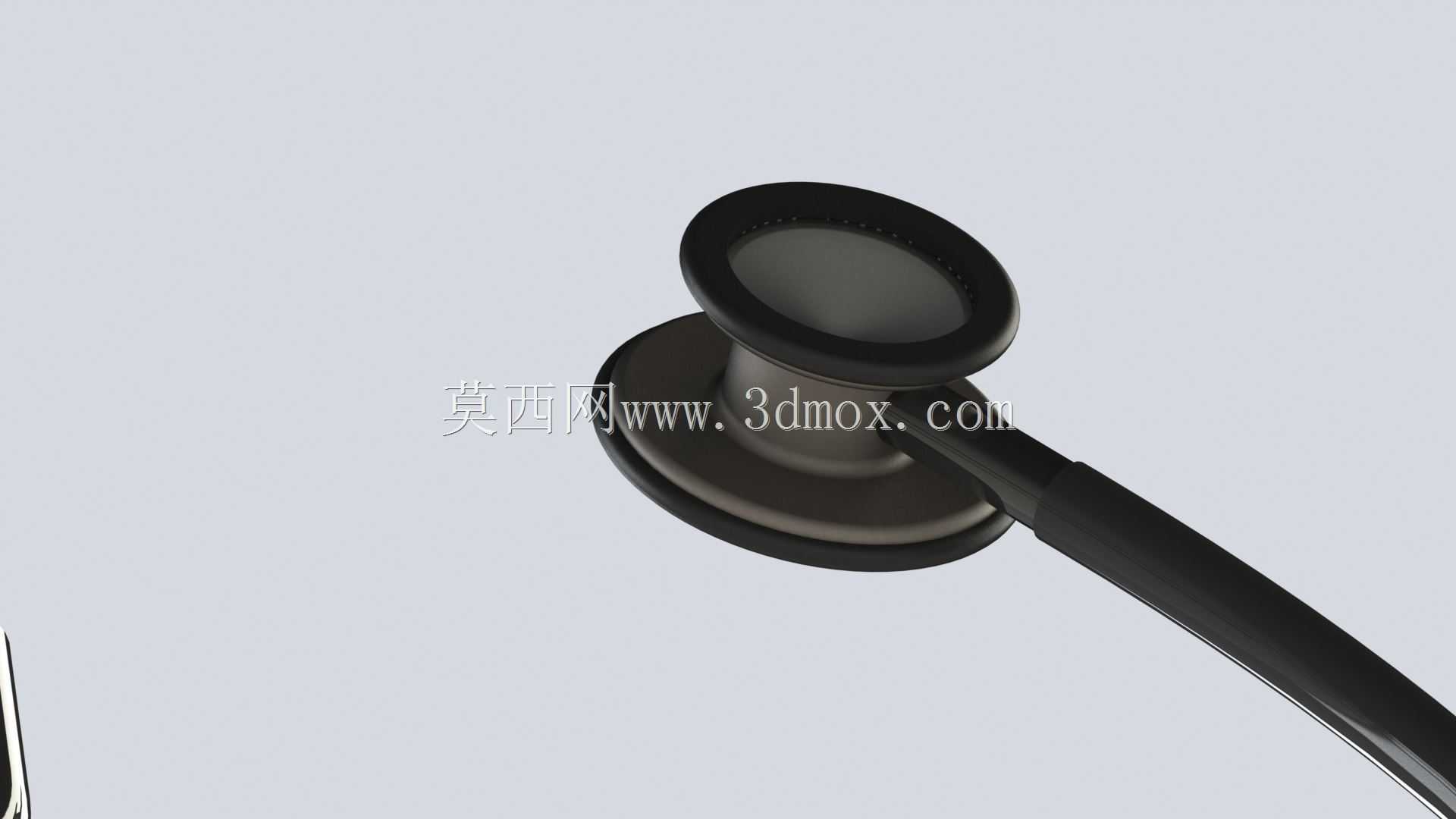

日常临床诊疗场景中，听诊器是内科、急诊、全科等科室医师随身携带的基础诊断器具，这款利特曼经典款的结构设计完全贴合一线使用的实际需求，从接触人体的听诊头到佩戴端的耳件，每一处结构都经过多轮临床使用反馈迭代优化。先从核心功能部件听诊头说起，这部分采用双膜面结构设计，不同直径的膜片分别适配心肺音、血管杂音等不同频段的声响采集，膜片压圈采用过盈配合结构，无需额外紧固件即可保证膜片张紧度均匀，避免按压时出现异响干扰听诊判断，听诊头与胶管的连接端做了阶梯式插接头，插入胶管后可形成两道密封环，既防止胶管脱落，也能避免声传导路径出现漏气损耗，保证声响传导的清晰度。

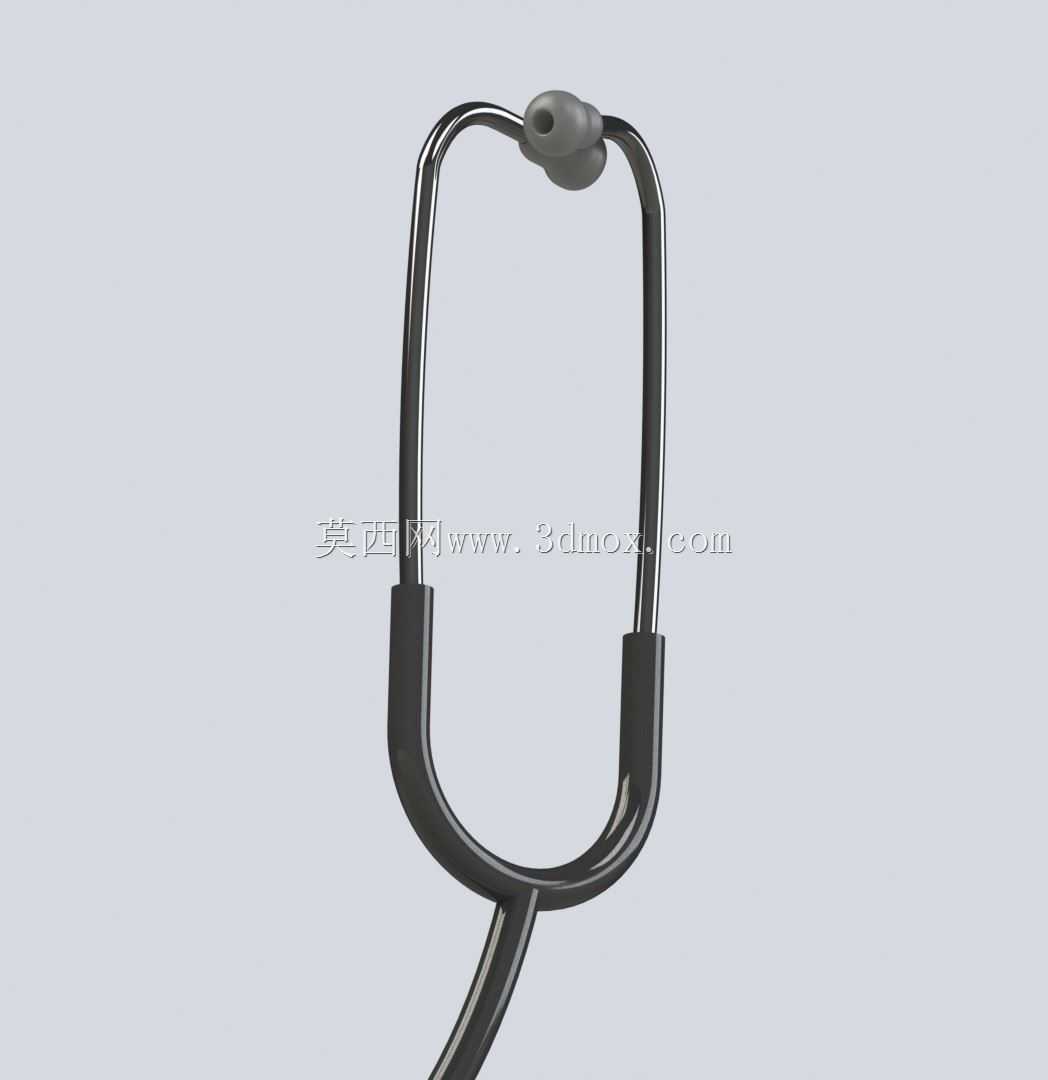

耳挂部分的结构设计充分考虑了不同医师的头型差异，金属耳挂采用弹性合金材质，弯折角度预设为贴合人体耳廓的15度倾斜角，佩戴时耳件可自然对准外耳道方向，无需手动反复调整角度，耳件端部的软胶耳塞采用可拆卸结构，不同尺寸的耳塞可适配不同大小的外耳道，长时间佩戴也不会产生明显的压迫不适感，耳挂与胶管的连接位置做了Y型分流结构，两路胶管分别对应左右耳，分流处的过渡圆角做了加大处理，避免胶管弯折后堵塞声路。

连接各部件的胶管采用高弹性耐老化橡胶材质，管壁厚度控制在2mm，既保证足够的柔韧性可随意弯折收纳，也不会因为管壁过薄导致外界杂音穿透管壁干扰听诊，胶管总长度适配医师站立位与病床患者的距离，无需过度俯身即可完成听诊操作，整体结构没有多余的零散部件，日常收纳时可直接弯折放入白大褂口袋，不会出现部件勾扯衣物的问题。建模过程中对所有配合面都做了公差匹配，插接头与胶管的配合公差控制在H7/p6，保证装配后松紧度适中，既不会因为过紧导致装配困难，也不会因为过松出现使用中脱落的问题，听诊头的外表面做了圆弧过渡处理，没有尖锐棱角，接触患者皮肤时不会产生冰凉的突兀感，也不会划伤皮肤。
