制粒机配套物料转移旋风气闸结构

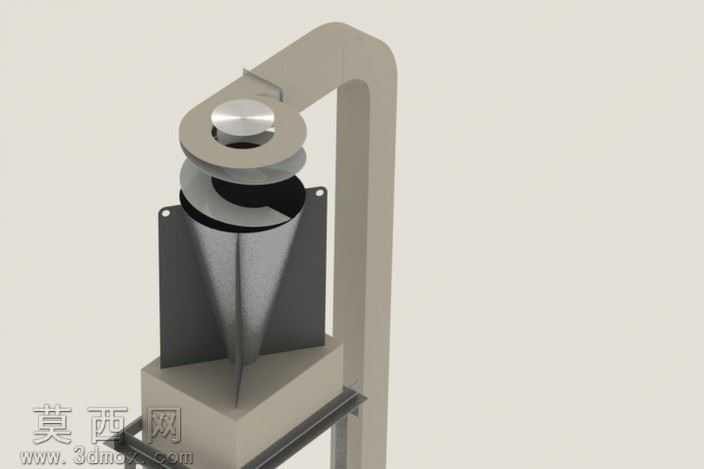

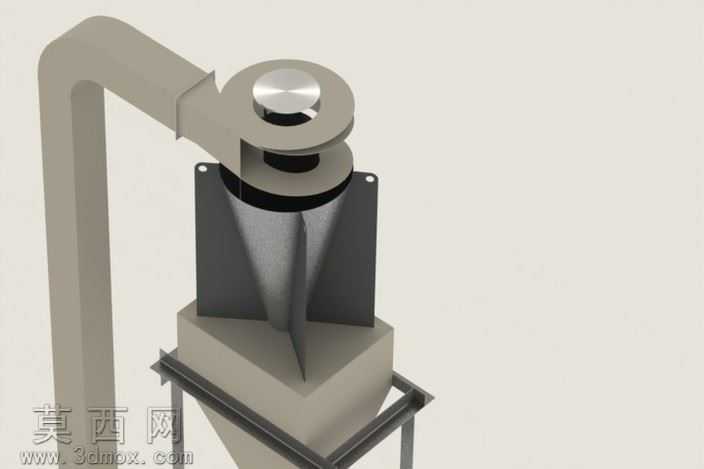

本模型采用三维参数化建模方式完成整体结构搭建，建模过程中优先遵循气力输送与气固分离的工程设计逻辑，对各功能模块进行独立草绘后逐步装配，确保所有部件的装配公差符合常规工业设备的设计规范。整体结构自上而下分为旋风分离筒体、中部过渡连接段、下部储料料斗、支撑机架四个核心部分，旋风筒体部分采用经典的切向进风+顶部排气弯管结构，建模时精准还原了筒体内部的锥形导流结构，进风弯管与筒体的衔接处做了平滑过渡处理，避免气流在局部形成紊流影响分离效率；中部过渡段设置了气闸密封结构，在建模时预留了气闸启闭件的活动空间，确保结构运动时不会与周边部件发生干涉；下部储料斗采用上宽下窄的锥形出料结构，锥角角度按照散料自流的常规设计角度设置，避免物料在斗壁发生积料架桥问题；底部支撑机架采用方管型材焊接结构形式，建模时对型材的拼接位置做了贴合处理，机架底部设置了可调支撑脚的安装位，方便设备安装时调整水平度。材质渲染阶段，针对不同部件的实际工业应用材质做了区分设置：旋风筒体、进出风管、储料斗部分采用哑光白色工业喷涂金属材质，还原常规工业除尘分离设备的外观质感；支撑机架部分采用深灰色哑光金属材质，模拟碳钢型材焊接后做防锈喷涂的视觉效果；气闸活动部件采用亮面金属材质，突出运动部件的结构辨识度。整体渲染采用影棚式柔光布光，主光源从侧上方投射，搭配辅助补光弱化结构阴影，清晰呈现各部分的结构轮廓与装配关系，背景采用渐变灰色调突出设备主体，避免多余元素干扰结构展示。设计思路上，本设备核心功能是衔接制粒机出料端与空气密度分离器，利用旋风离心力将气流中携带的固体物料分离出来，通过下部气闸实现锁气卸料，在保证系统气流压力稳定的前提下完成物料的密闭转移，建模过程中对气流流经的所有通道内壁都做了无锐角处理，降低物料输送过程中的阻力与内壁磨损风险，各连接法兰位置都预留了标准螺栓安装孔位，完全符合实际工业设备的加工装配要求，可直接用于方案展示、结构校核以及教学演示场景。
