生活垃圾处理用高温热解窑设备

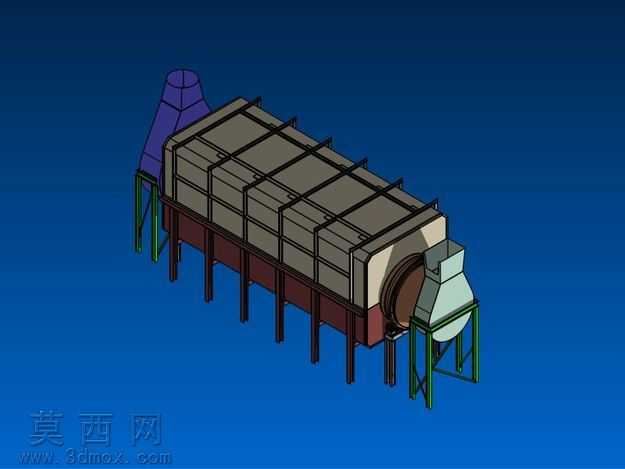

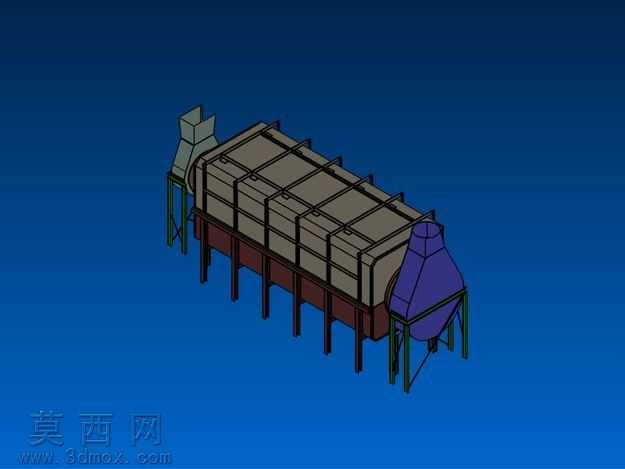

本模型采用三维参数化建模方式完成整体装配设计，建模过程中严格遵循工业窑炉的实际工程尺寸比例，对设备各组成模块进行了精细化的结构还原。模型主体为长条形卧式窑体结构，外部采用分段式金属护板封装，护板表面做哑光金属材质渲染，还原工业设备的厚重金属质感，护板间的拼接缝隙、固定螺栓点位均做了细节刻画，保证结构的真实感。窑体底部采用型钢焊接支撑机架，机架腿做等距排布设计，支撑结构与窑体的连接部位做了加强筋结构建模，还原实际设备的承重设计逻辑。窑体进料端设置倾斜进料斗结构，出料端搭配锥型集料出料仓，进出料结构与窑体主腔的衔接处做了密封结构的细节表现，符合高温作业设备的密封设计要求。模型渲染阶段采用深蓝色渐变背景突出主体设备，对金属结构件做了明暗光影区分，支撑腿、护板、料仓不同部位的金属材质做了粗糙度差异化设置，避免整体质感过于单调。设计思路围绕生活垃圾热解处理的实际工况展开，还原设备可在680℃高温工况下运行的结构特征，配套的内部螺旋推送结构、外部支撑框架、进出料衔接结构均按照实际热解窑的工作逻辑排布，同时预留了与振动给料机、带式输送机、压实机等上下游配套设备对接的接口结构位置，整体装配逻辑清晰，各部件间无干涉错位，可直观展示热解窑的整体布局与结构组成，完整呈现了利用家居固废生产煤的热解处理设备的整体构造。
