两级振动面包屑橡胶生产筛料设备

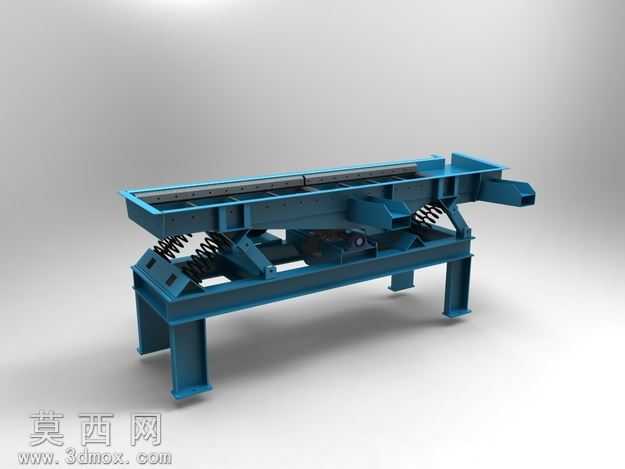

本作品为面向面包屑橡胶生产工序设计的两级振动筛分设备三维模型，整体采用框架式焊接机架结构作为承载基础，建模过程严格遵循工业振动筛的设计规范，先通过草图绘制机架各型钢构件的截面轮廓与定位基准，依次完成支腿、横梁、侧护板的实体建模，保证各构件连接位置的装配精度符合实际焊接工艺要求。设备核心的筛箱部分采用分层式设计，对应两级筛分的功能需求，建模时分别绘制上下两层筛面的支撑框架、筛板固定结构与出料导流槽，导流槽的倾斜角度经过参数化调整，确保筛分后的不同粒径橡胶物料能够顺畅导出至对应收集工位。振动支撑部分采用圆柱螺旋压缩弹簧作为隔振元件，建模时还原弹簧的有效圈数、端部并圈结构与安装定位座，弹簧均匀布置在筛箱与机架之间的连接点位，保证筛箱振动过程中的受力均衡，避免出现偏振、卡料的问题。振动驱动部分的激振结构按照惯性振动筛的工作原理完成建模，还原激振器的安装位置、传动连接结构与防护罩设计，确保动力传递路径清晰合理。材质渲染阶段，机架与筛箱主体采用工业蓝哑光漆材质，还原钢材焊接后喷涂防锈漆的真实质感，弹簧部分采用发黑处理的弹簧钢材质，表面带有细微的金属氧化质感，出料槽内壁添加耐磨衬板的材质表现，模拟长期接触橡胶物料的耐磨层结构。设计过程中重点考量两级筛面的倾角差、振动参数的匹配性，通过调整筛箱的重心位置与弹簧刚度参数的虚拟设定，保证设备运行时上下两层筛面的振动幅度符合面包屑橡胶的筛分粒度要求，既能够避免橡胶颗粒堵孔，又能保证不同粒径物料的分级效率，整体模型结构完整，各部件无干涉，可直接用于生产方案展示、结构优化参考以及相关教学演示场景。
