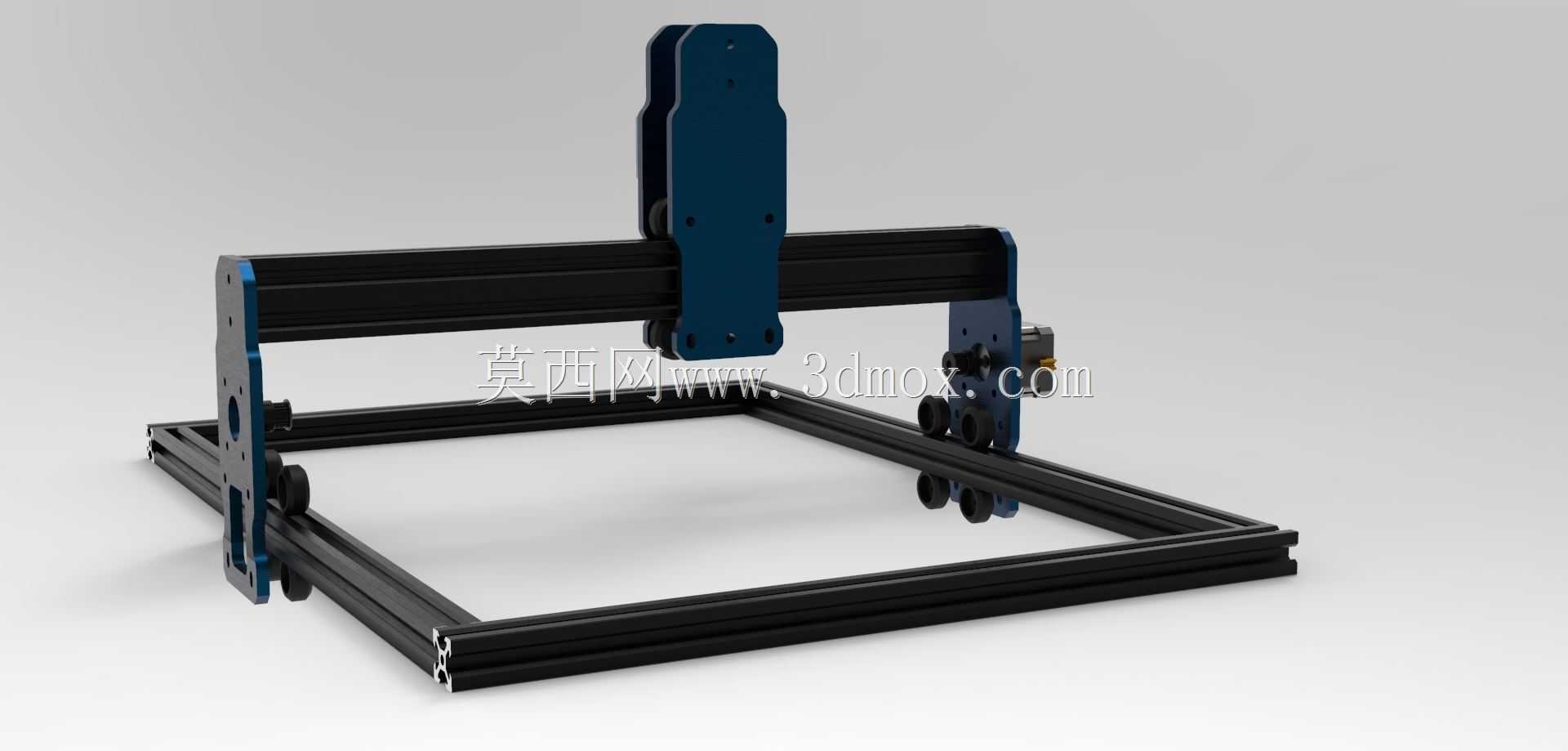

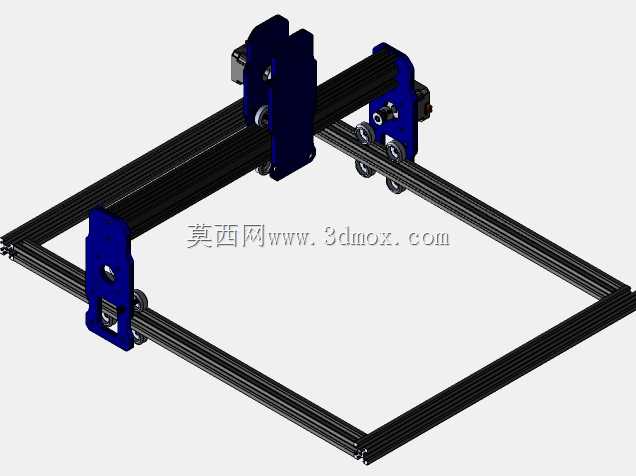

铝型材搭建二维加工用龙门运动机架结构

这款龙门式运动机架是面向二维平面加工作业开发的通用承载运动结构，可适配激光雕刻、数控等离子切割、笔式绘图等多种轻载二维加工场景，在广告标识制作、小型工艺礼品加工、教学实验实训、个人DIY创作、小批量钣金样件切割等领域都有广泛的适配空间，能够为不同功能的加工执行端提供稳定的X/Y双轴直线运动支撑。从实际用途来看，该机架作为二维加工设备的核心运动载体，承担着搭载加工执行头、实现平面范围内精准点位移动与轨迹走刀的核心作用，用户可根据自身加工需求在Z轴安装板上固定不同的功能组件，比如低功率激光头完成非金属材质的雕刻与薄料切割，安装等离子割枪实现薄金属板材的异形轮廓裁切，安装绘图笔即可完成大幅面图纸的自动绘制，无需重新设计机架结构即可快速切换加工功能，大幅降低了小型二维加工设备的搭建成本。在功能特性上，这款机架采用标准工业铝型材拼接搭建框架主体，型材本身自带的T型槽结构方便各个组件的位置调整与后期维护，无需复杂的焊接工艺即可完成整体装配；龙门横梁采用双滑块支撑的移动结构，两侧同步带传动配合导向滚轮实现横梁沿Y轴方向的平稳移动，Z轴安装板通过直线轴承沿横梁上的X轴导轨滑动，传动过程阻力小、运动间隙可控，能够保证加工过程中走刀轨迹的精度，避免出现轨迹偏移、加工纹路错位的问题；框架底部预留了充足的工作台安装空间，用户可根据加工幅面需求在框架内放置对应尺寸的加工台板，适配不同大小的加工物料。设计思路上，这款机架优先考虑了模块化搭建的通用性，所有连接部位均采用标准紧固件锁紧，没有定制化的异形焊接结构，用户可根据自身需要的加工幅面对型材长度进行裁切调整，拓展不同的加工行程；整体结构做了轻量化设计，在保证框架刚性满足轻载加工需求的前提下，尽可能降低运动部分的重量，减少传动负载，提升运动响应速度，适配小型步进电机的驱动能力，降低整套设备的搭建成本。在外形尺寸与安装边界上，这款机架的整体外轮廓为方正的矩形结构，横向与纵向的外伸尺寸均控制在常规桌面设备的可容纳范围内，可直接放置在标准工作台面上使用，无需额外做地面固定；底部框架的型材内侧预留了工作台板的安装位，可嵌入安装对应尺寸的蜂窝板、铝板或者亚克力台板作为加工承载面；Z轴安装板上预留了标准化的安装孔位，可直接固定常见的激光头模组、笔架、等离子割枪夹具等执行组件，安装孔位的间距符合常规小型加工配件的安装尺寸，无需额外制作转接板即可完成装配；各个传动轮的安装位置都预留了张紧调节空间，后期使用中出现传动带松弛的情况时，可直接调整轮组位置张紧传动带，无需拆解整体框架。
