铝型材框架式二维数控激光雕刻机机架

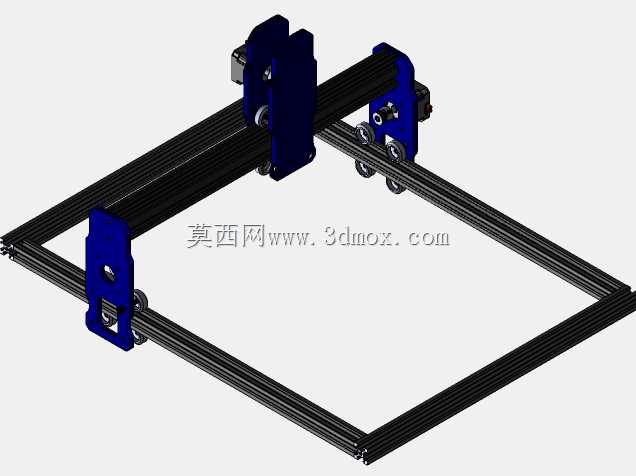

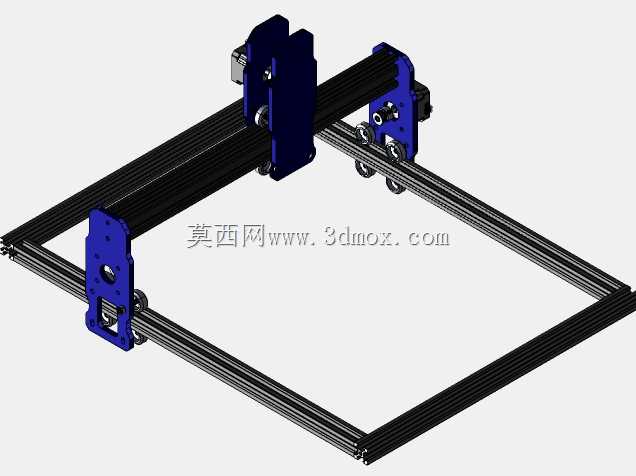

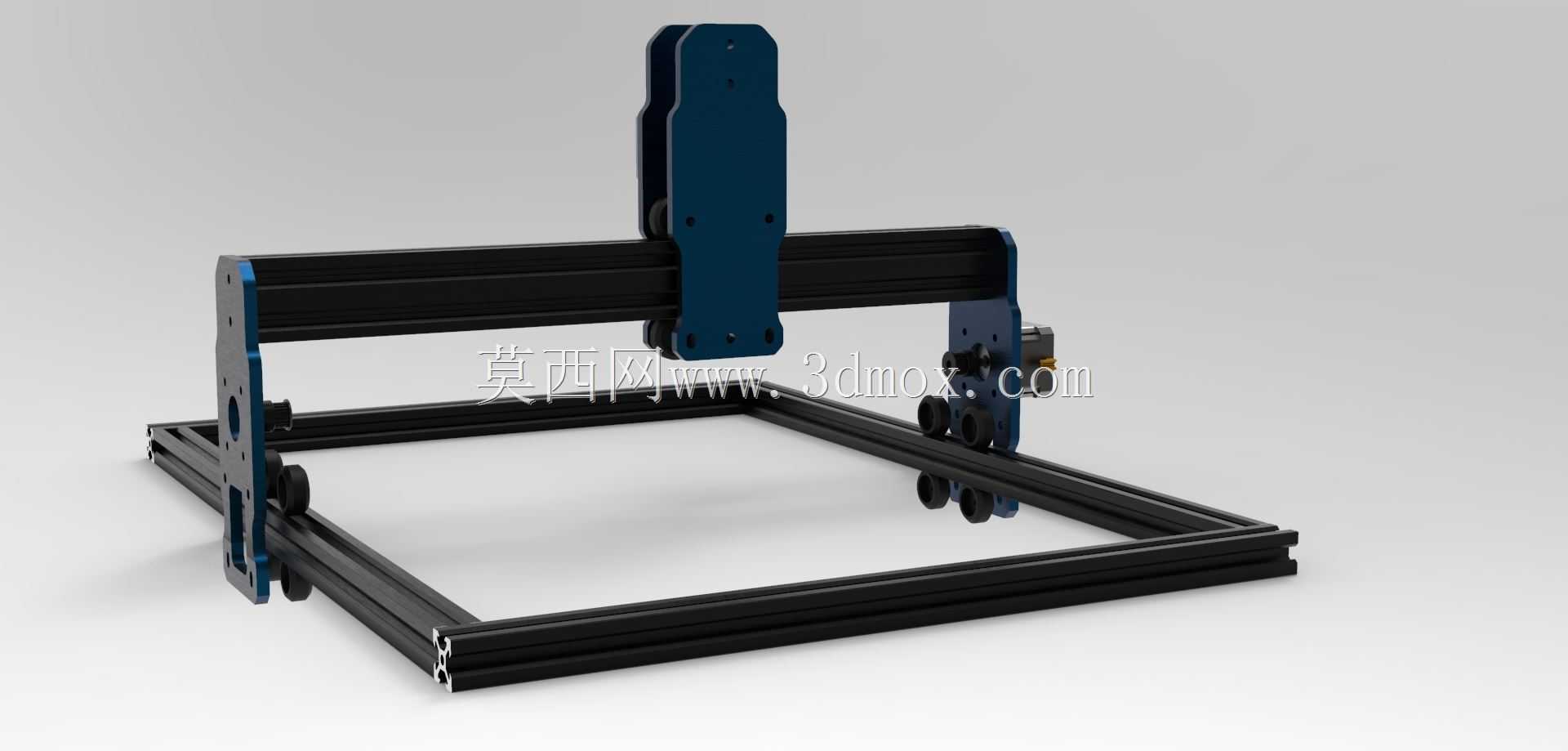

这款机架是面向二维加工场景打造的通用型运动承载结构，可适配激光雕刻、数控等离子切割、笔式绘图等多种轻载二维加工需求，广泛应用于小型加工门店、个人创客工作室、职业院校实训教学、广告标识制作、小型五金件下料、工艺品表面刻蚀等场景，能够覆盖亚克力、薄木板、皮革、双色板、薄金属片等多种常见加工材料的二维作业承载需求。在实际使用中，该机架作为整套加工设备的核心承载基体，承担着固定加工执行头、承载待加工工件、保障运动轴平稳运行的核心作用，所有运动部件的运行精度、设备整体的结构刚性都直接由机架的设计合理性决定。从功能特性来看，该机架采用模块化铝型材拼接结构，X、Y双轴均采用标准工业铝型材作为导轨安装基体，搭配滑轮式运动副实现低阻力平稳滑移，Z轴采用立式安装板结构预留加工头安装位，可根据不同加工需求快速更换激光头、等离子割嘴、绘图笔等不同执行组件，双轴的运动行程可通过调整铝型材的裁切长度灵活适配，能够满足不同幅面的加工需求。在设计思路上，这款机架优先兼顾了组装便捷性与成本可控性，整体采用标准件拼接的设计逻辑，无需复杂的焊接或大型机加工工序，普通操作人员借助常规五金工具即可完成整机组装，结构上采用龙门式运动布局，Y轴双导轨对称布置在工作台两侧，X轴横梁横跨在Y轴滑座上，Z轴安装板沿X轴横梁横向移动，这种布局能够在保障结构刚性的同时，尽可能降低运动部件的整体重量，减少运动过程中的惯性冲击，提升长时间运行的稳定性。从安装边界来看，该机架整体采用矩形底座布局，底部框架为整设备的安装基准，可直接放置在水平工作台面上使用，也可通过底部预留的安装孔位固定在专用机脚上，外接的驱动电机、传动皮带、线缆拖链等组件均预留了标准安装位置，各运动轴的滑座上均预留了通用安装孔位，可适配市面上主流的小型数控驱动组件，用户无需额外进行打孔改装即可完成整套设备的搭建，框架内部预留了充足的走线与配件安装空间，能够容纳驱动板、电源、散热组件等配套电气部件，整体结构紧凑，占用空间小，适合在小型作业场地内部署使用。
