铝型材框架桌面式数控雕刻作业设备

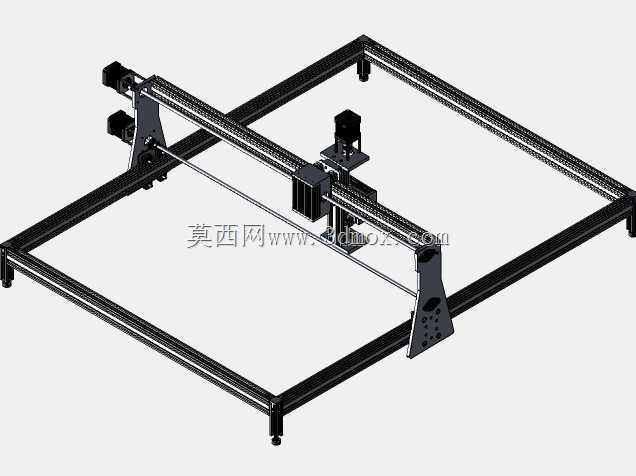

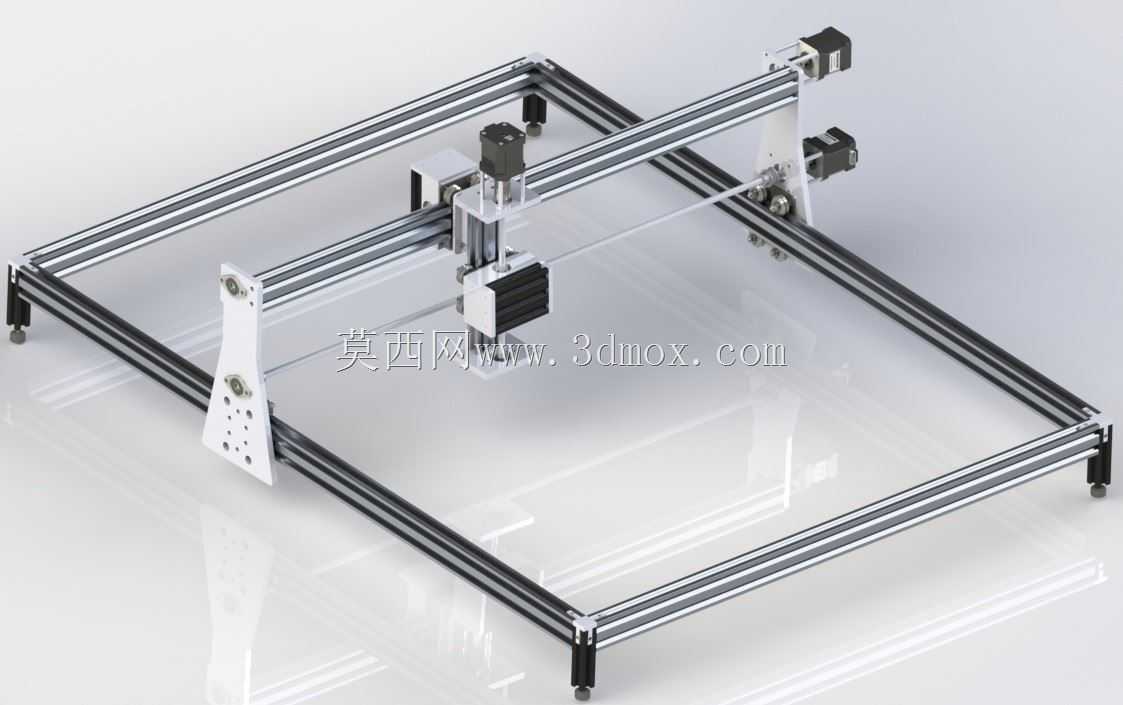

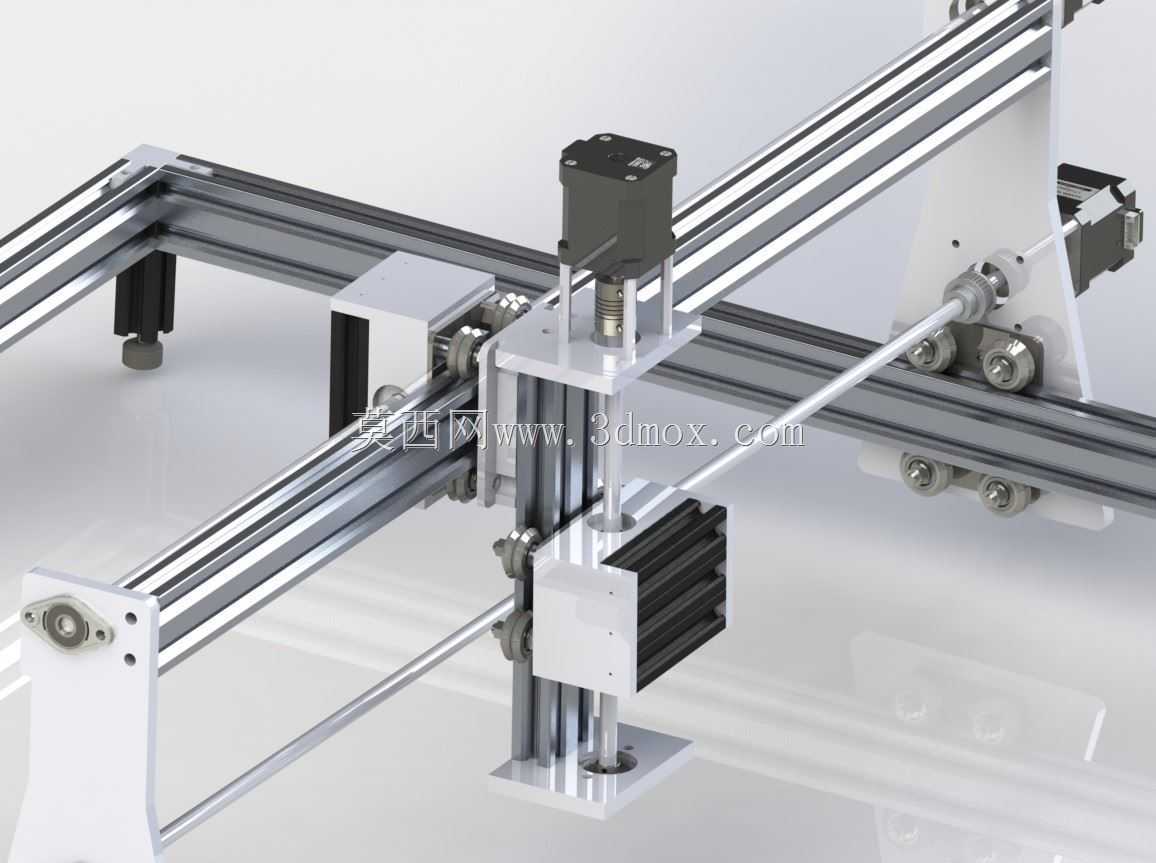

这款桌面式数控雕刻作业设备，主要面向小型加工工坊、个人创客工作室、教学实训场景设计，可覆盖软金属、亚克力、密度板、PCB电路板等多种材质的平面雕刻、铣削、开槽、轮廓切割作业，能够替代传统手持雕刻工具完成高精度、重复性的图案刻制、零件粗加工任务，适配小批量定制化生产、创意手作加工、电子样板制作等多元使用需求。设备整体采用欧标工业铝型材拼接搭建框架结构，型材本身自带的标准T型槽为各功能部件的安装、位置调整提供了充足的灵活度，无需额外焊接加工即可完成整机装配，框架底部配置可调式支撑脚，能够在不平整的工作台面快速调平，避免加工过程中因机身晃动影响加工精度。运动结构采用经典的龙门式三轴传动布局，X轴方向双平行光轴导轨搭配同步带传动，保障长行程运动过程中的负载均衡与运行平稳性，Y轴传动组件集成在龙门横梁上，带动Z轴主轴组件完成前后方向的进给运动，Z轴采用丝杆传动结构，可精准控制主轴的下刀深度，满足不同厚度材质的加工深度要求，三个运动轴均配置独立的步进驱动单元，可精准接收控制信号完成对应方向的位移，重复定位精度可满足常规小型加工的公差要求。主轴组件采用风冷式高速电主轴，可适配不同直径的雕刻刀具、铣刀，通过夹头快换结构即可完成刀具更换，能够根据加工材质的硬度、加工工艺要求调整主轴转速，兼顾雕刻效率与加工表面质量。整机外形采用方正的开放式布局，加工区域无外罩遮挡，既方便操作人员实时观察加工状态、及时清理加工产生的切屑，也便于放置尺寸略超出行程边界的异形工件完成局部加工，设备的控制模块、驱动线路均沿铝型材槽道内嵌布置，避免走线外露干扰加工运动，同时也降低了线路被切屑刮损的风险。安装层面，整机无需复杂的地基固定，直接放置在承重满足要求的普通工作台面即可投入使用，外接控制端口可适配主流的数控运动控制系统，用户可根据自身使用习惯选配对应的控制方案，设备的各运动轴均设置了硬限位结构，可避免运动超程造成的部件碰撞损坏，日常维护仅需定期清洁导轨传动面、加注润滑脂即可长期稳定运行，整体结构简单可靠，拆装调整便捷，能够灵活适配不同场景下的小型数控加工作业需求。
