轻量化优化型方管立柱金属支撑底座

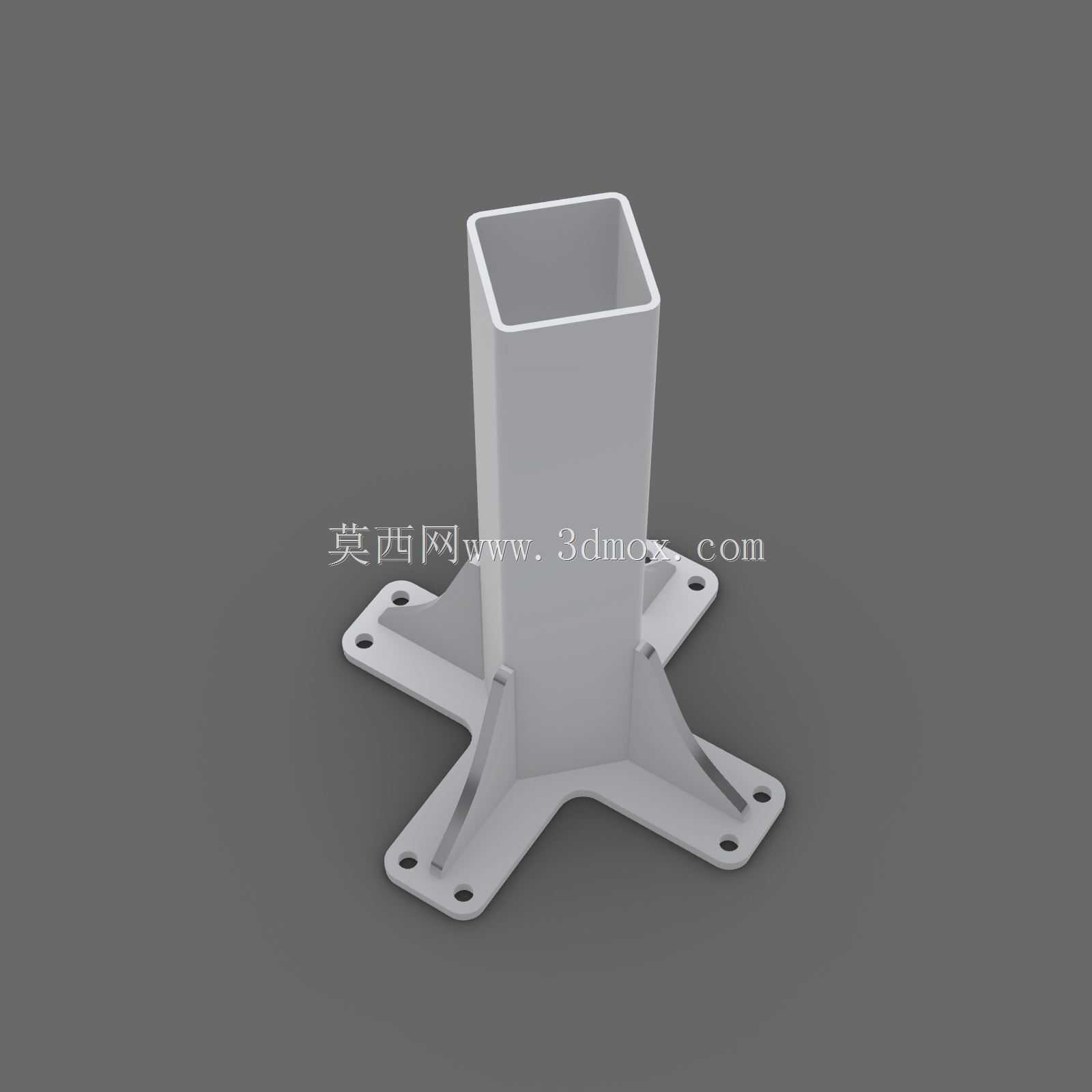

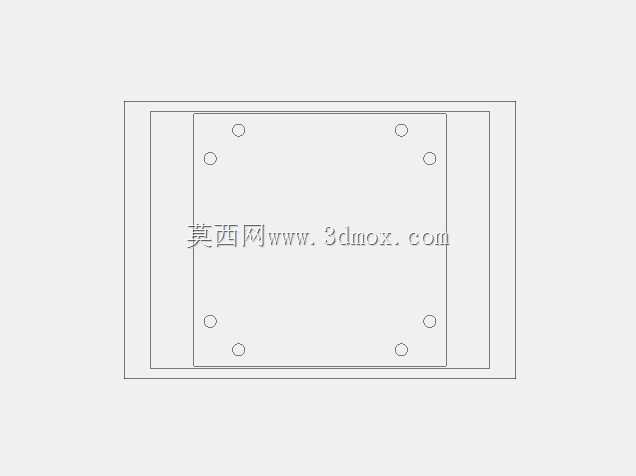

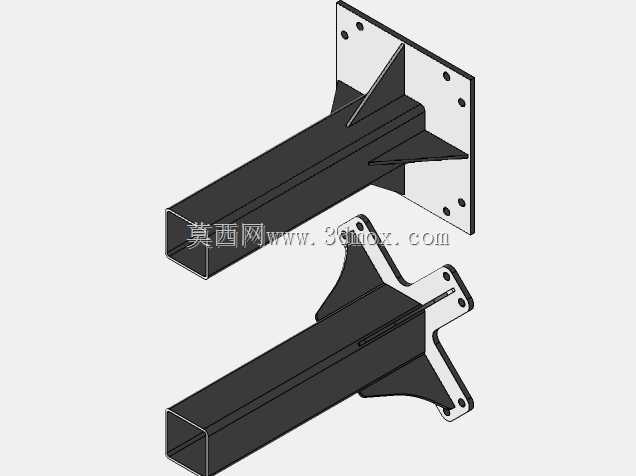

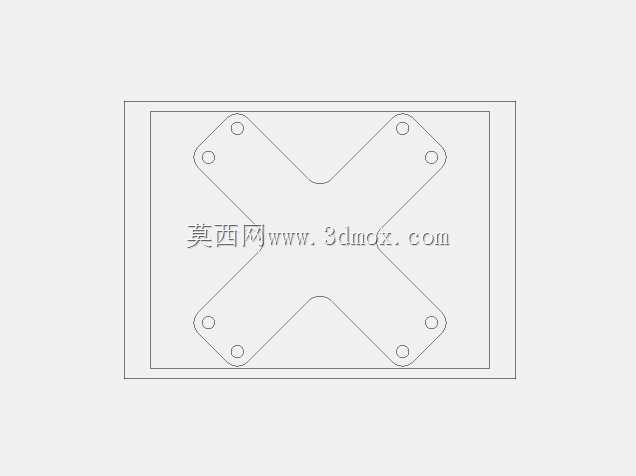

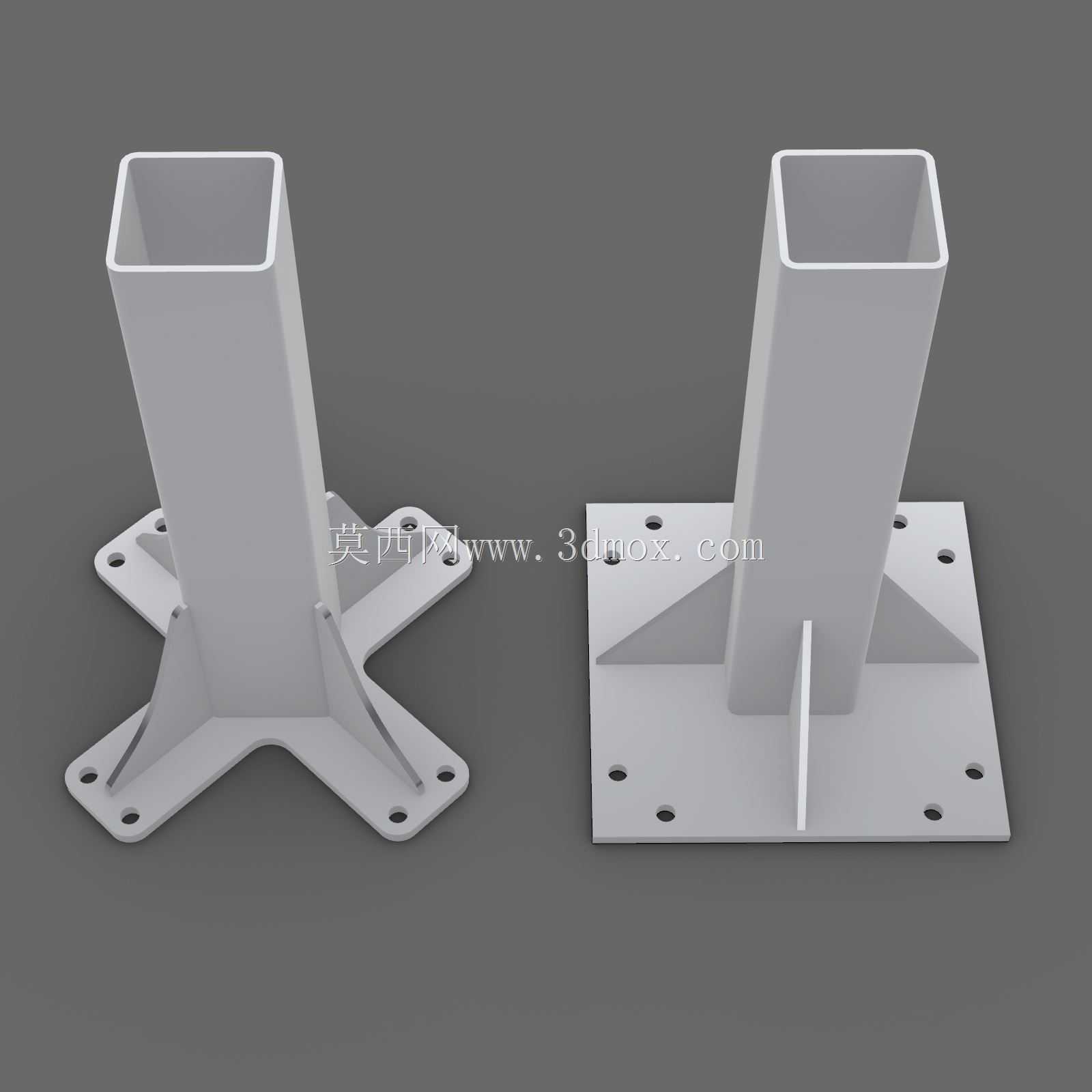

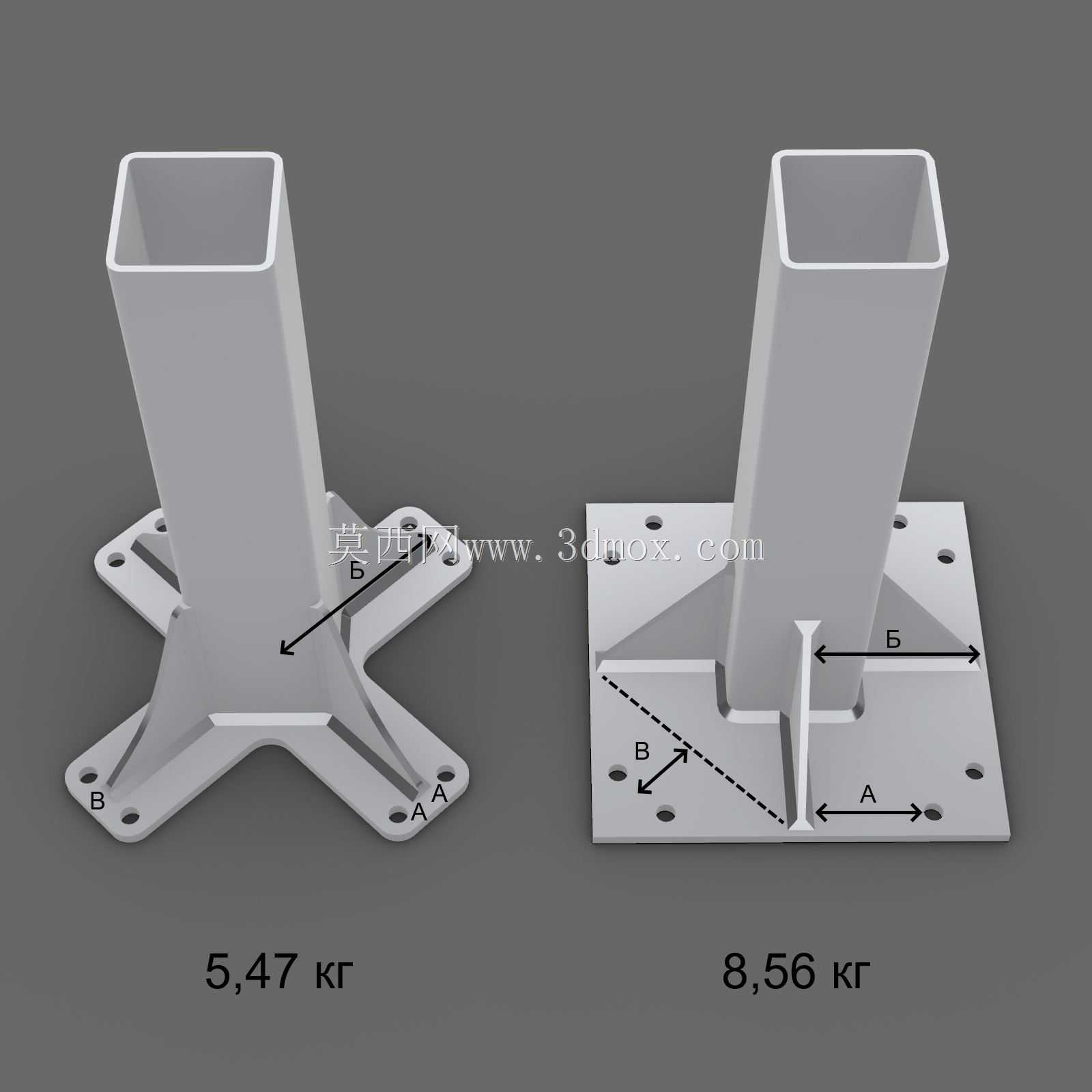

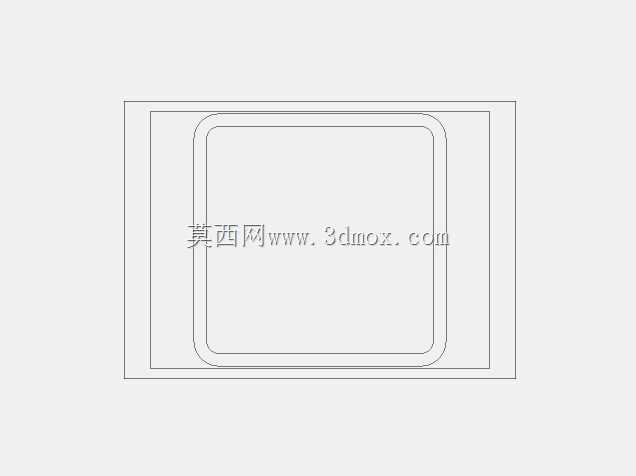

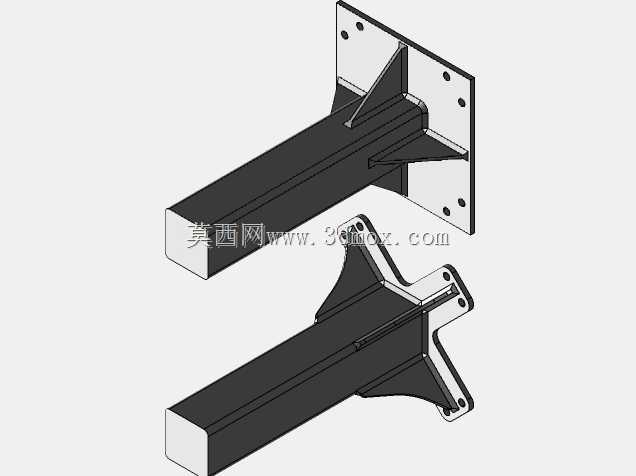

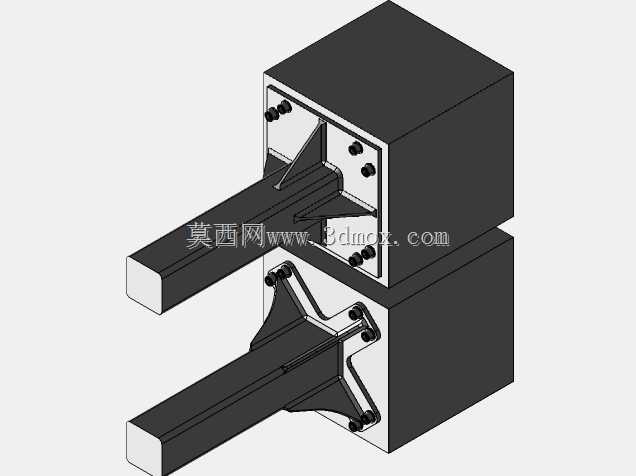

这款金属支撑底座主要应用于工业厂房管线支架、设备支撑立柱、户外标识杆固定、装配式钢结构临时支撑等场景，作为方管类竖向承重构件与安装基面的连接载体，承担竖向荷载传递、水平抗倾覆、构件定位固定的核心作用，可适配各类方形截面竖向管材的落地安装需求，替代传统厚重的方形焊接底座，在保障结构强度的前提下大幅降低构件自重。从功能特性来看，该底座采用十字放射式加筋布局替代传统满铺式底板加筋结构，优化后的结构重量仅为传统同规格底座的56.5%，在竖向承压、水平抗剪、抗扭性能上完全匹配常规使用场景的荷载要求，筋板与方管立柱、底板的连接位置均做了圆弧过渡处理，可有效降低应力集中系数，避免长期荷载作用下的焊缝开裂风险，底板边缘设置的7mm倒角能够模拟真实焊接工艺的焊脚成型效果，还原实际生产中的构件外观，同时避免锐边造成的安装划伤问题。设计思路上，摒弃了传统方形底座整块底板加四边围焊筋板的冗余设计，通过有限元受力分析识别应力分布路径，仅在应力传导的核心路径上布置加筋结构，切除非受力区域的多余板材，在筋板上预留的安装孔位可适配不同规格的膨胀螺栓安装需求，底板四角的延伸耳板设计扩大了安装固定的支撑跨距，在不增加整体底板耗材的前提下提升了抗倾覆力矩，方管立柱与底板的连接位置采用三面围焊加内部衬筋的结构形式，保障立柱与底座的连接刚度，避免立柱受侧向力时出现根部弯折问题。安装边界方面，该底座适配的方管立柱为标准方形截面管材，底板安装孔位的孔距可适配常规混凝土地面、钢结构平台基面的膨胀螺栓安装间距，底座整体安装后竖向垂直度可通过底板与基面之间的调平垫片进行微调，优化后的结构重量更便于现场人工搬运安装，无需借助起重设备即可完成单人安装作业，大幅降低现场施工的人力与设备成本，同时轻量化的构件也减少了运输过程中的荷载消耗，适配装配式建筑快速施工、工业设备快速搭建的应用需求，在保障结构安全冗余的前提下实现了材料利用率的最大化。
