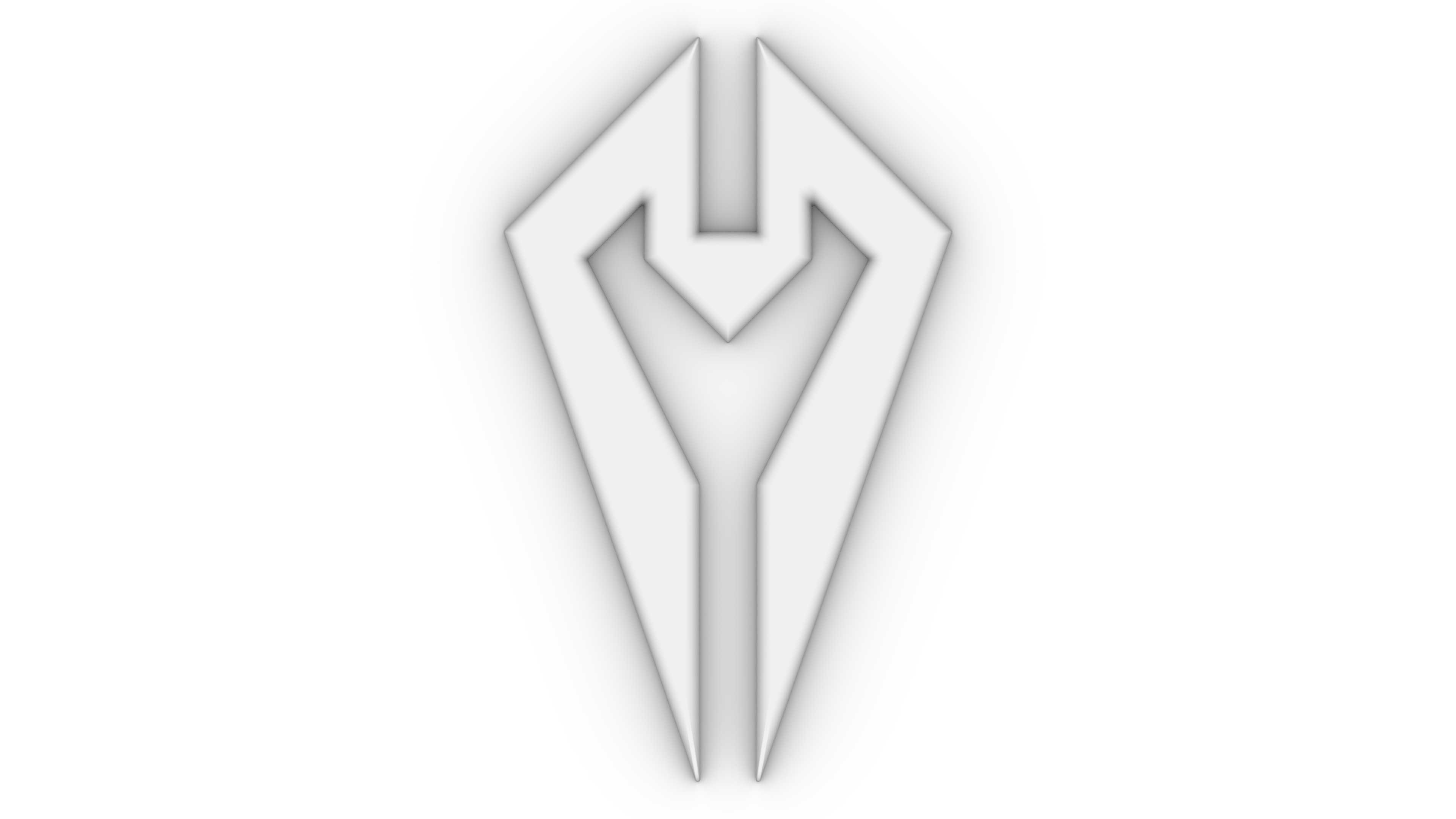

棱角化箭头造型M形标识立体结构

　　在工业设备外观标识、文创周边实体化制作、展会展示道具加工这类场景里，这类棱角化的立体标识结构应用十分普遍，不同于平面印刷的标识，立体结构的标识能在不同光照角度下形成自然的明暗层次，强化视觉识别度，不管是安装在设备外壳的预留安装位，还是作为独立展示摆件放置在展台、桌面，都能比平面标识传递更强的质感。从结构设计来看，这个标识整体采用对称式布局，核心视觉元素是向下收窄的箭头形态，外围搭配菱形外轮廓，所有棱边都做了等距的倒角处理，避免尖锐边角带来的加工风险与安装划伤问题，同时倒角形成的窄面能在光线照射下勾勒出清晰的轮廓线，让标识在远距离下也能快速被识别。设计过程中首先确定了整体的对称基准，以中心竖线为对称轴，左右两侧的曲面曲率、

　　壁厚完全一致，既降低了后续注塑或者3D打印加工时的应力不均问题，也让视觉上的平衡感更强。标识的整体厚度控制在常规标识安装的适配范围内，背部预留了平整的安装基面，可以直接通过背胶粘贴在金属、塑料、木质等不同材质的安装面上，也可以根据安装需求在基面上预留沉头孔位，采用螺丝固定的方式安装在振动较大的设备外壳上，避免长期使用后脱落。箭头部分的内凹结构做了圆弧过渡处理，没有出现直角死角，不管是采用CNC铣削加工还是增材制造工艺，都能避免加工过程中出现刀具干涉或者支撑残留的问题，后期表面处理时也能均匀喷涂上色，不会在死角位置积漆影响外观效果。外轮廓的菱形结构从顶部到底部逐渐收窄，最下端的两个尖角做了微小的圆角处理，

　　避免安装和搬运过程中尖角磕碰变形，同时也符合工业产品外观的安全设计规范。从安装边界来看，这个标识的最大外轮廓尺寸适配多数中小型设备的标识安装位，背部安装基面的平面度控制在合理公差范围内，粘贴安装时不会出现局部翘边的问题，如果需要嵌入设备外壳的预留凹槽内，也可以根据凹槽的实际尺寸调整外轮廓的公差带，保证安装后配合紧密，没有明显的缝隙。在实际使用场景中，这类立体标识除了作为设备品牌标识使用外，也可以作为功能区域的指示标识，比如安装在设备的操作方向指引位置、安全警示区域旁，立体的结构能让操作人员在不同站位都能快速识别标识内容，相比平面标识的可视角度更广。建模过程中优先采用曲面建模的方式构建外轮廓，所有相邻曲面之间都做了G1连续处理，

　　保证曲面过渡顺滑，没有明显的棱线错位，壁厚采用均匀等厚设计，避免加工时出现缩痕或者填充不均的问题，针对不同的加工工艺，还可以灵活调整壁厚参数，比如采用注塑工艺时壁厚控制在2mm左右，采用金属铣削加工时可以根据材料强度适当调整整体厚度，保证结构强度的同时控制整体重量。标识表面的光影效果完全依靠结构本身的棱面转折实现，不需要额外做表面纹理处理，就能呈现出较强的立体感，后期如果需要做表面处理，不管是哑光喷砂、亮面电镀还是彩色喷涂，都能依托本身的结构形态呈现出不错的视觉效果，不需要额外增加装饰结构。
