12x4米工业避难金属框架结构设计

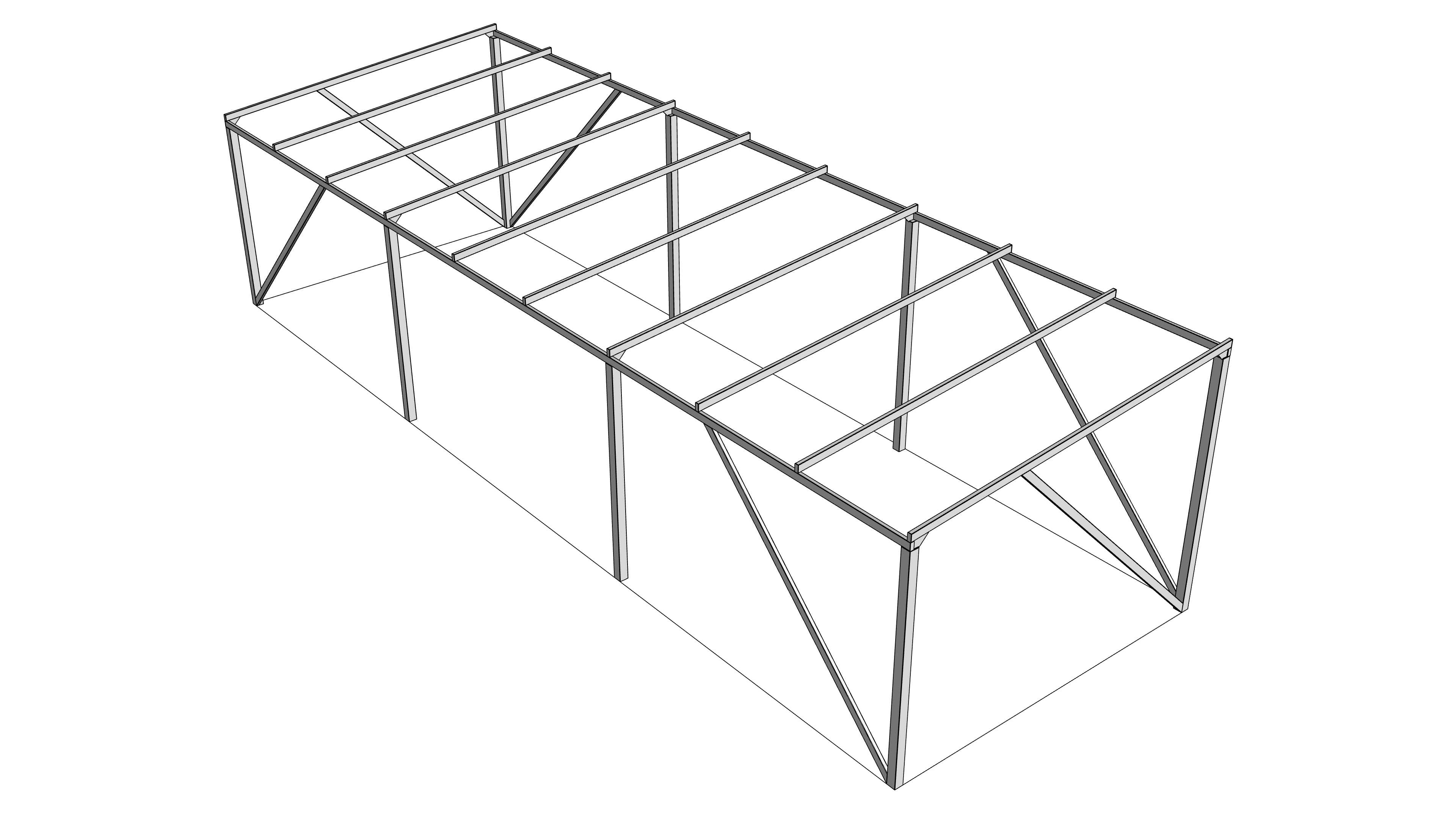

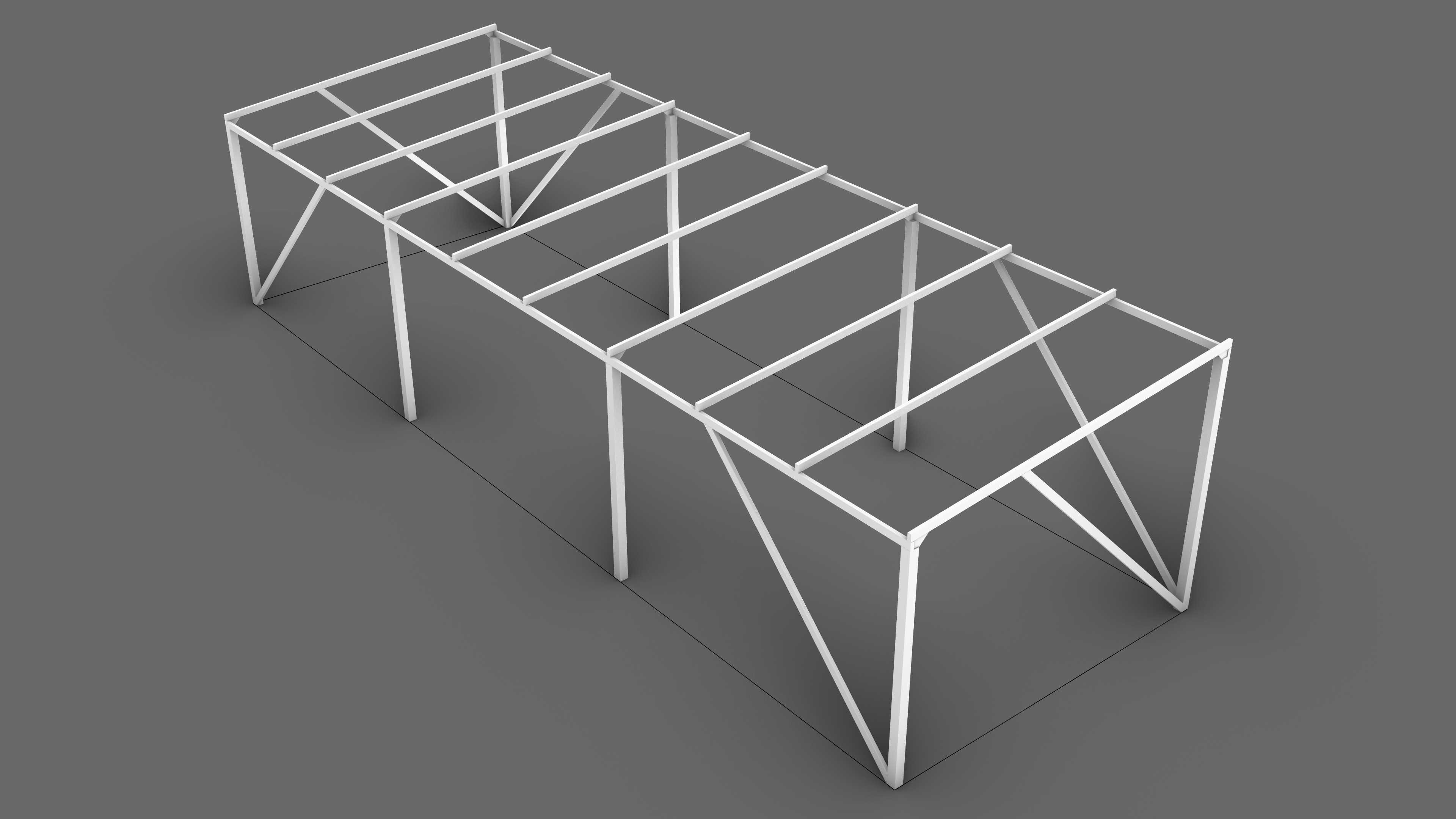

　　在工业厂区户外作业区域、临时作业点位以及露天生产配套场景中，这类大跨度金属框架结构的应用十分普遍，它既可以作为突发状况下的临时工业避难遮蔽空间，也可作为厂区临时物料存放、管线跨路架设的支撑载体，适配多类户外工业场景的使用需求。从结构受力逻辑来看，该框架采用方管作为主受力构件，整体为连续多跨排架结构，单组排架由竖向立柱与斜向支撑组成三角稳定单元，相邻排架之间通过纵向通长方管连接形成整体受力体系，能够有效抵御户外常规风载与顶部积雪荷载，避免单根立柱独立受力出现失稳问题。设计过程中优先考虑了现场加工的便捷性，所有构件连接节点均适配激光切割下料后的现场焊接装配，无需复杂的铸锻节点件，5mm厚板材的切割下料公差可控制在常规钣金加工精度范围内，

　　现场拼装时仅需按照构件编号对位焊接即可，大幅降低现场施工的技术门槛。从安装边界条件来看，该结构整体宽度为12米，纵向长度4米，总高度2.97米，其中正面区域的净可用高度为2.53米，背面区域因斜撑布置的原因净可用高度为2.88米，整体投影面积为48平方米，安装时仅需对12根立柱的底部做基础硬化处理，无需大面积开挖浇筑混凝土地基，适配厂区硬化地面、临时作业场地等多种地基条件，立柱底部可采用膨胀螺栓与预埋钢板焊接的方式固定，安装周期短，拆装转运也较为便捷。构件选型上，主受力立柱与横梁采用100x100x2规格的方管，次梁与斜向支撑采用80x40x2规格的方管，两种规格的管材均为市场通用现货规格，无需特殊定制，采购成本可控，材料利用率高，

　　激光切割下料时可通过排版优化将废料率控制在较低水平。结构的斜撑布置经过受力优化，在框架两端以及中间间隔排架位置设置交叉斜撑，既保证了整体结构的抗侧移刚度，又不会过多占用框架内部的使用空间，内部无多余遮挡构件，空间利用率较高，可同时容纳多名作业人员临时避险，也可放置小型应急设备与物料。在实际使用场景中，该框架外侧可覆盖彩钢板、阳光板等遮蔽材料，作为厂区临时安检通道、户外设备防雨棚、临时作业工位的遮蔽结构，也可作为工业管廊的局部跨路支撑段，上方架设工业管道与线缆，适配多类工业现场的改造与临时搭建需求。建模过程中所有构件均采用参数化建模方式，方管的截面尺寸、壁厚、构件长度均可根据实际使用场景的荷载需求调整参数后快速生成，节点处的切口、

　　焊接坡口均按照实际焊接工艺要求做了处理，模型可直接导出构件加工图用于激光切割编程，无需二次深化设计。考虑到户外使用的耐久性，所有构件焊接完成后可做整体镀锌或者喷塑防腐处理，适配多雨、多粉尘的工业厂区环境，结构的设计使用年限可根据防腐处理等级匹配5到10年的临时或半永久使用需求。框架的纵向长度可根据实际使用需求通过增减排架数量灵活扩展，单组4米段为一个标准模块，多段拼接即可实现更长的遮蔽空间，适配不同场地的尺寸边界，无需重新设计整体结构，模块化的设计思路也降低了后续扩建改造成本。
