车载立方体迷你承载板帽连接组件

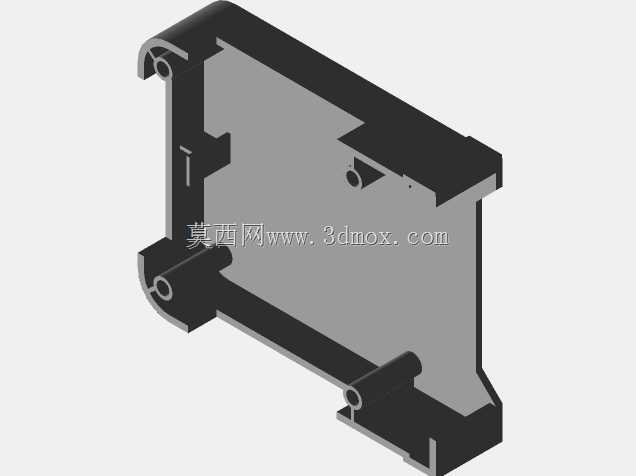

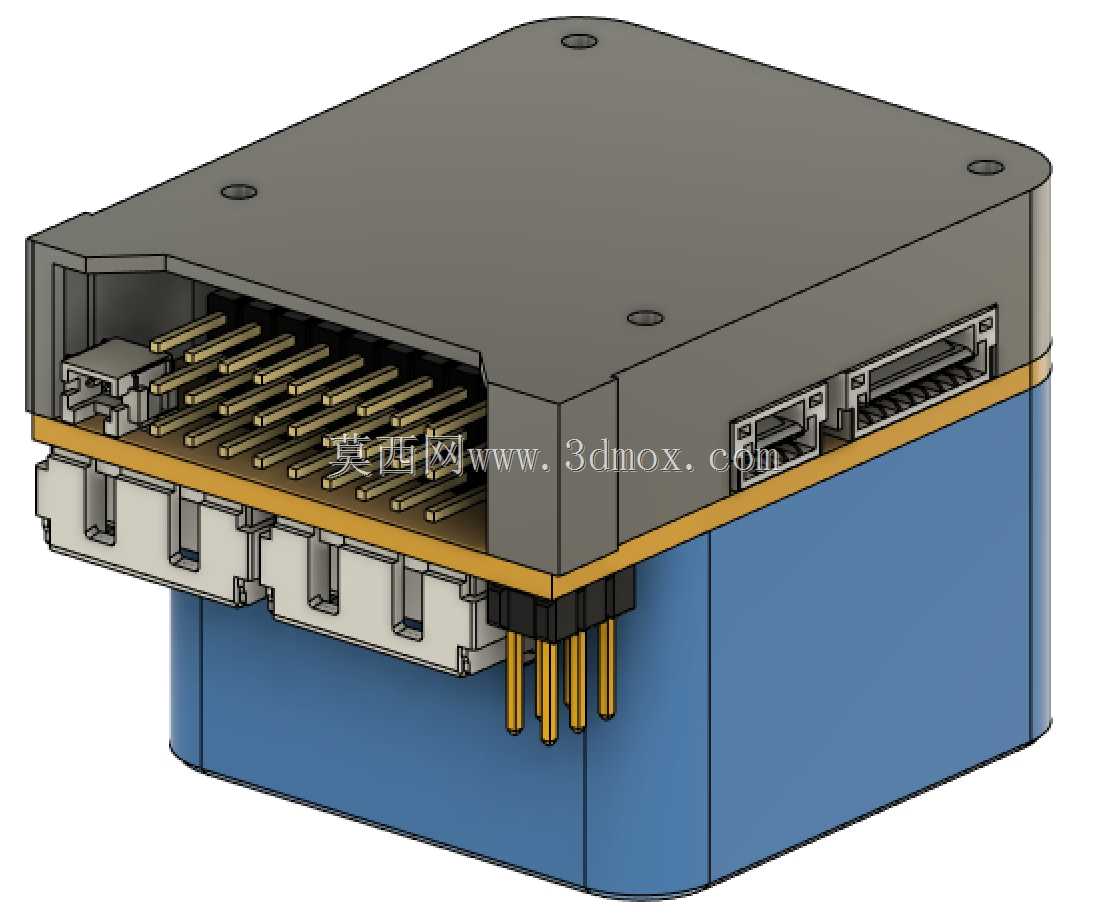

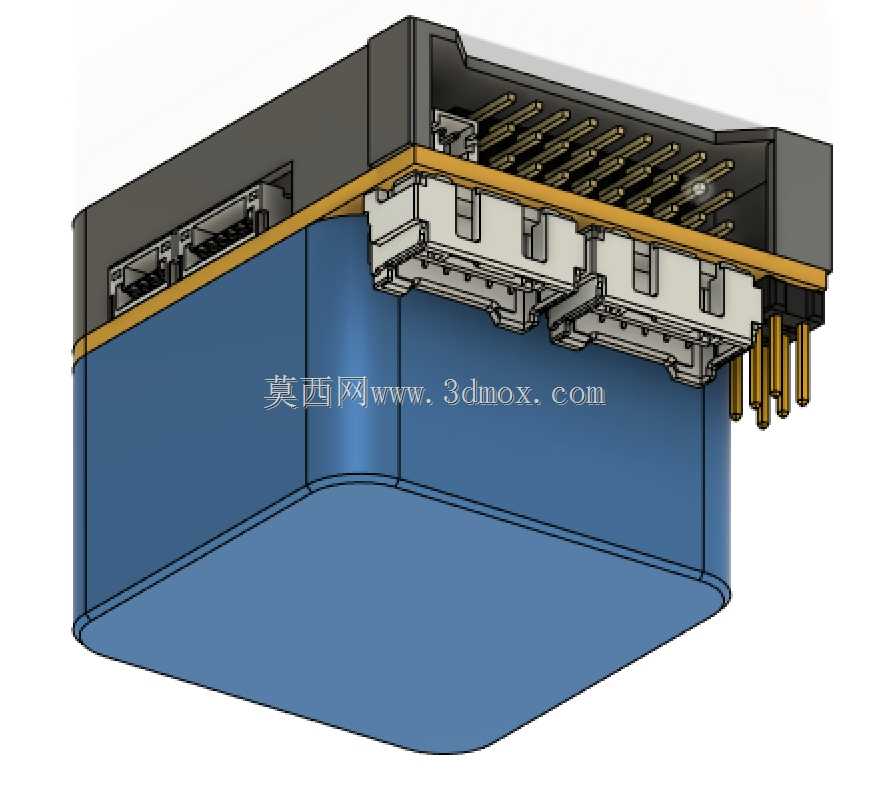

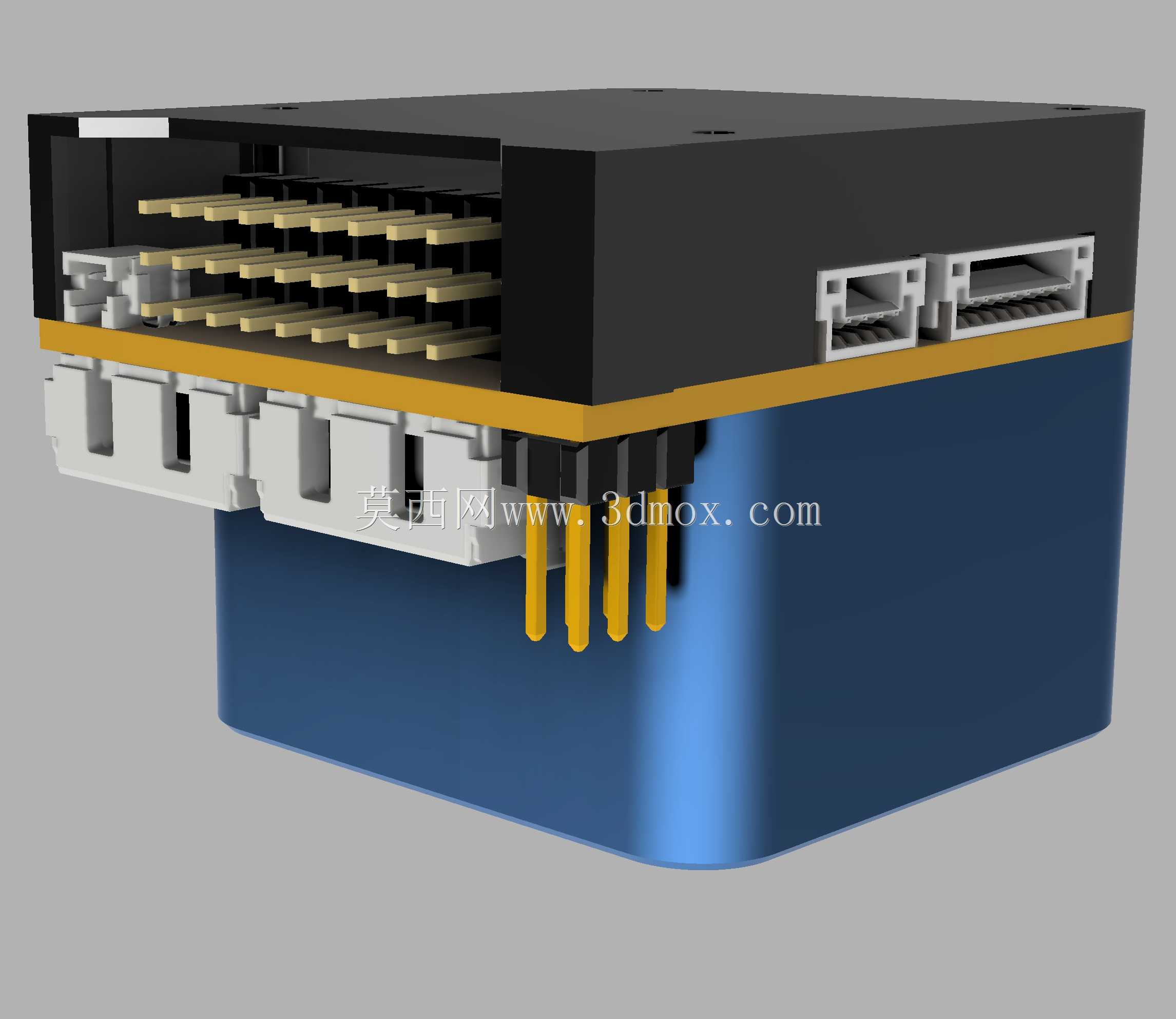

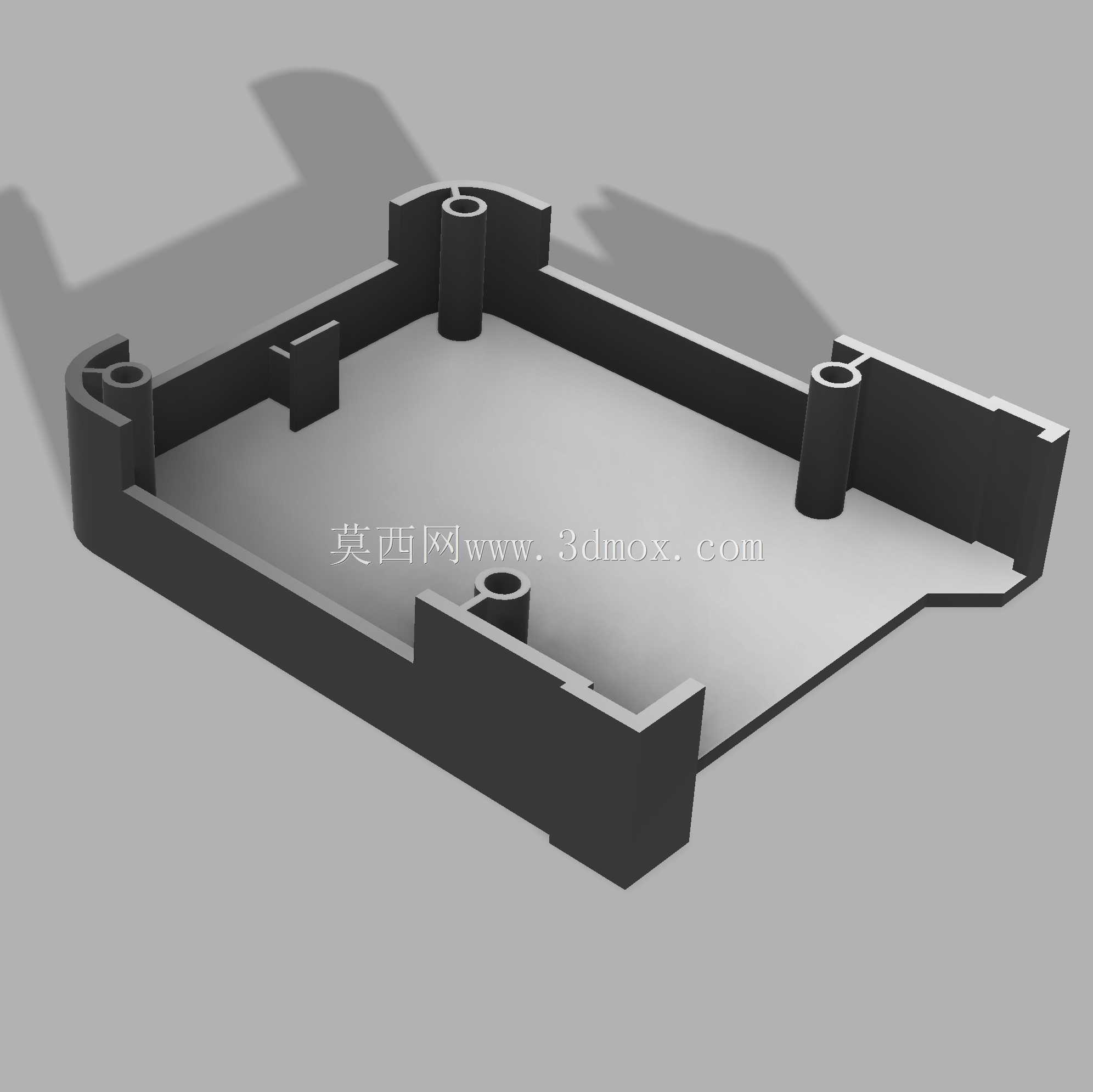

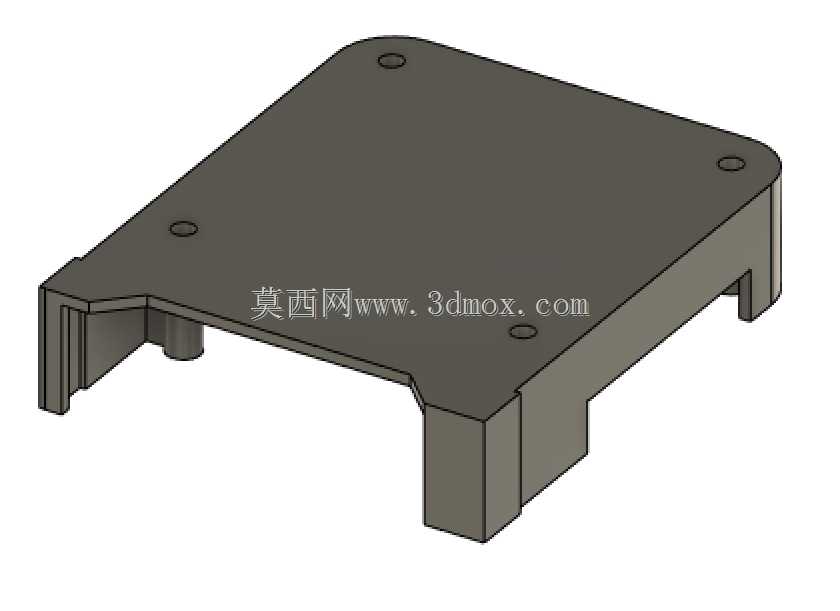

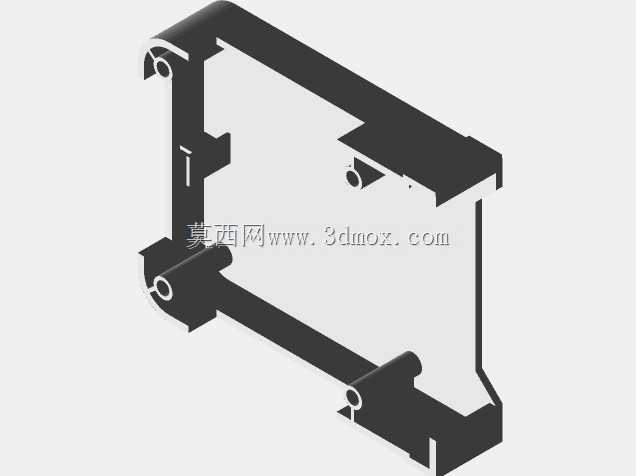

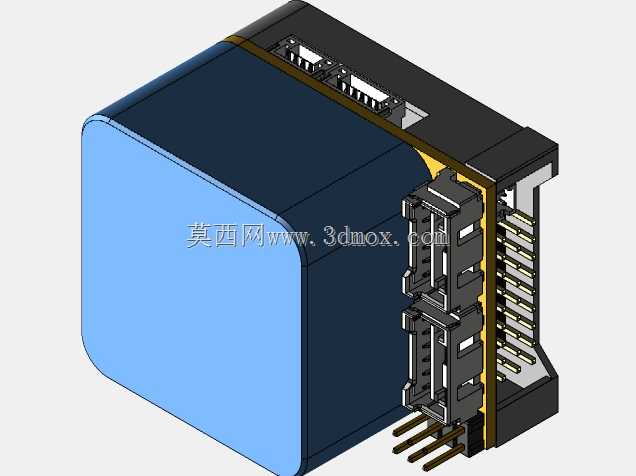

这款立方体迷你承载板帽是面向车载电子集成场景开发的紧凑型连接承载部件，主要应用于乘用车舱内小型电子控制模块、车载传感单元的堆叠安装与线路转接场景，能够在有限的舱内安装空间内，实现多层电路板的固定支撑、多线路的有序汇接与防护，解决狭小空间内电子元件堆叠安装时的对位偏移、引脚受力变形、线路杂乱干涉等实际问题。从实际用途来看，该部件可直接卡合在对应规格的车载电子模块外壳上，一方面为上层插接的排线、引脚提供稳定的支撑基准，避免车辆行驶过程中振动导致的接插件松脱、接触不良；另一方面通过自身的分层结构，将不同功能的线路通道做物理分隔，减少信号线路之间的串扰，提升车载电子单元运行的稳定性。在功能特性设计上，该部件采用上下分层的卡合结构，上层设置多组平行的金手指插接位，可同时适配多组扁平排线的直插连接，侧面预留标准规格的卧式接插件安装位，可兼容外部线束的侧插接入，无需额外转接件即可完成多方向的线路对接；下部延伸出的定位插脚可直接插入下层承载基座的对应孔位，实现免螺丝快速装配，大幅提升产线装配效率；部件边缘做了圆角过渡处理，避免装配过程中划伤线束绝缘层，同时在插接接触面做了限位凸台设计，确保接插件插入深度一致，不会出现过插损坏引脚或者插不到位导致的接触失效问题。设计思路上，该部件全程围绕车载场景的紧凑安装需求展开，摒弃了传统承载件冗余的安装结构，将支撑、限位、线路分隔、接插件固定等功能集成在单一立方体结构内，最大化压缩部件自身的占用空间，适配车载电子模块小型化、集成化的发展趋势；结构上采用卡扣式装配逻辑，所有配合面均设置对应的导向斜角，即使是人工装配也能快速对位，无需专用工装即可完成组装，降低生产环节的工装投入成本。外形尺寸与安装边界方面，该部件整体采用规整的立方体构型，主体长宽尺寸与下层承载的电子模块外壳完全匹配，安装后不会超出模块外壳的边界，不会与周边其他车载部件产生干涉；上部承载面的插接位按照标准排线间距排布，插脚伸出长度严格控制在安全范围内，既保证与下层基座的连接强度，又不会因为插脚过长导致装配后顶到下层电路板的元件；侧面的接插件安装位与部件边缘预留了足够的手部操作空间，方便后期维护时插拔线束，整体安装边界完全适配车载电子仓的常规预留空间，无需对原有安装位做改造即可直接替换使用。
