机器人用GNSS定位接收模块结构设计

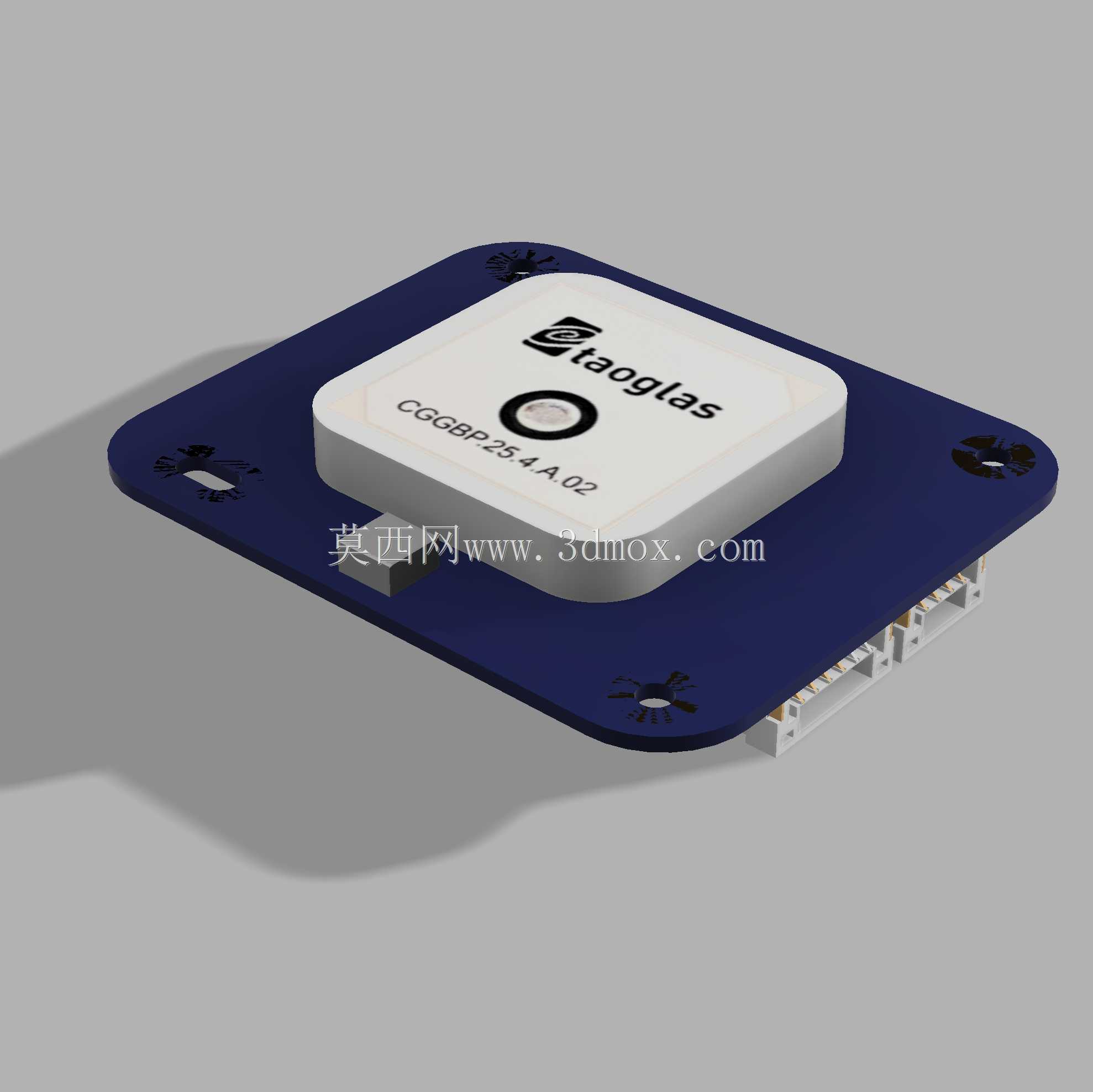

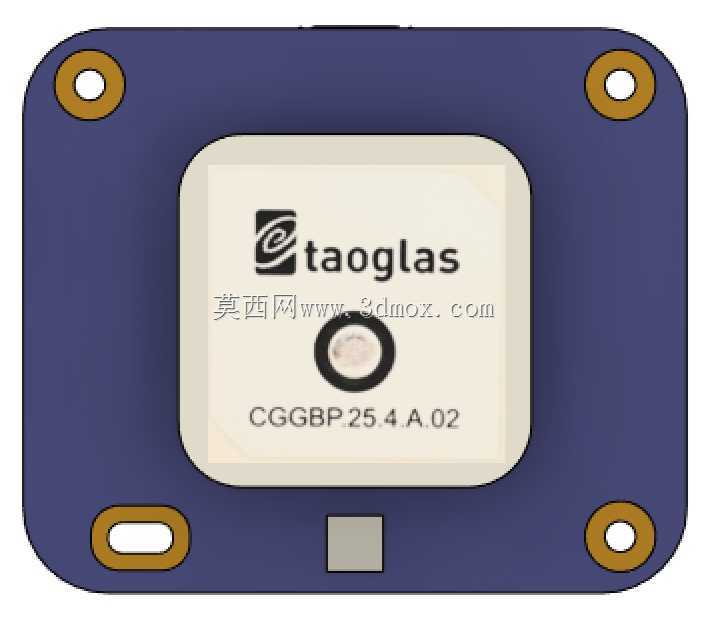

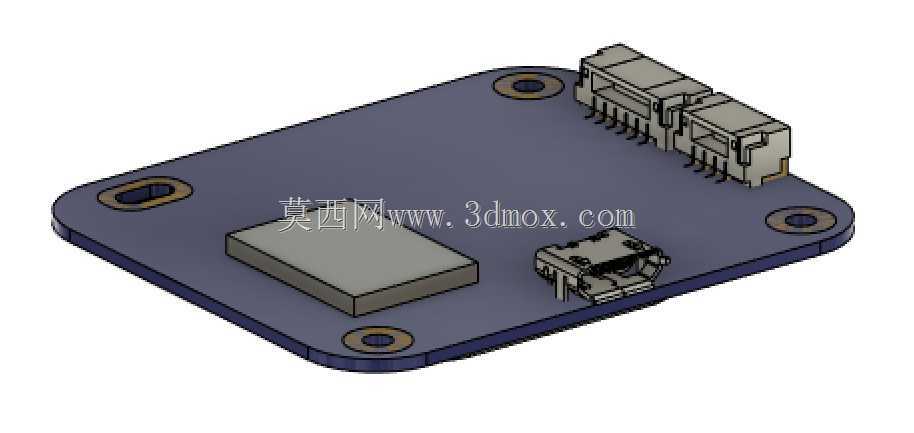

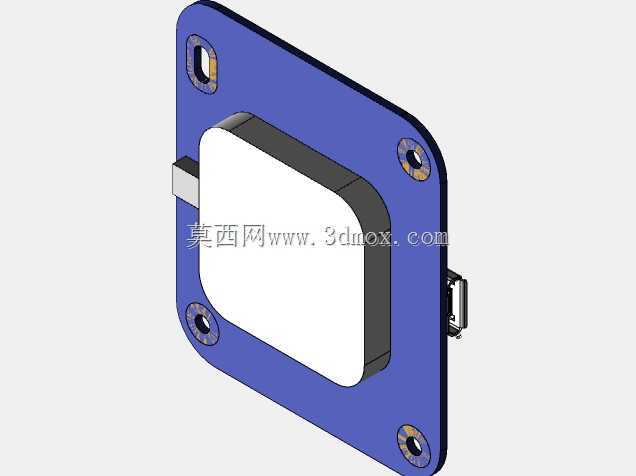

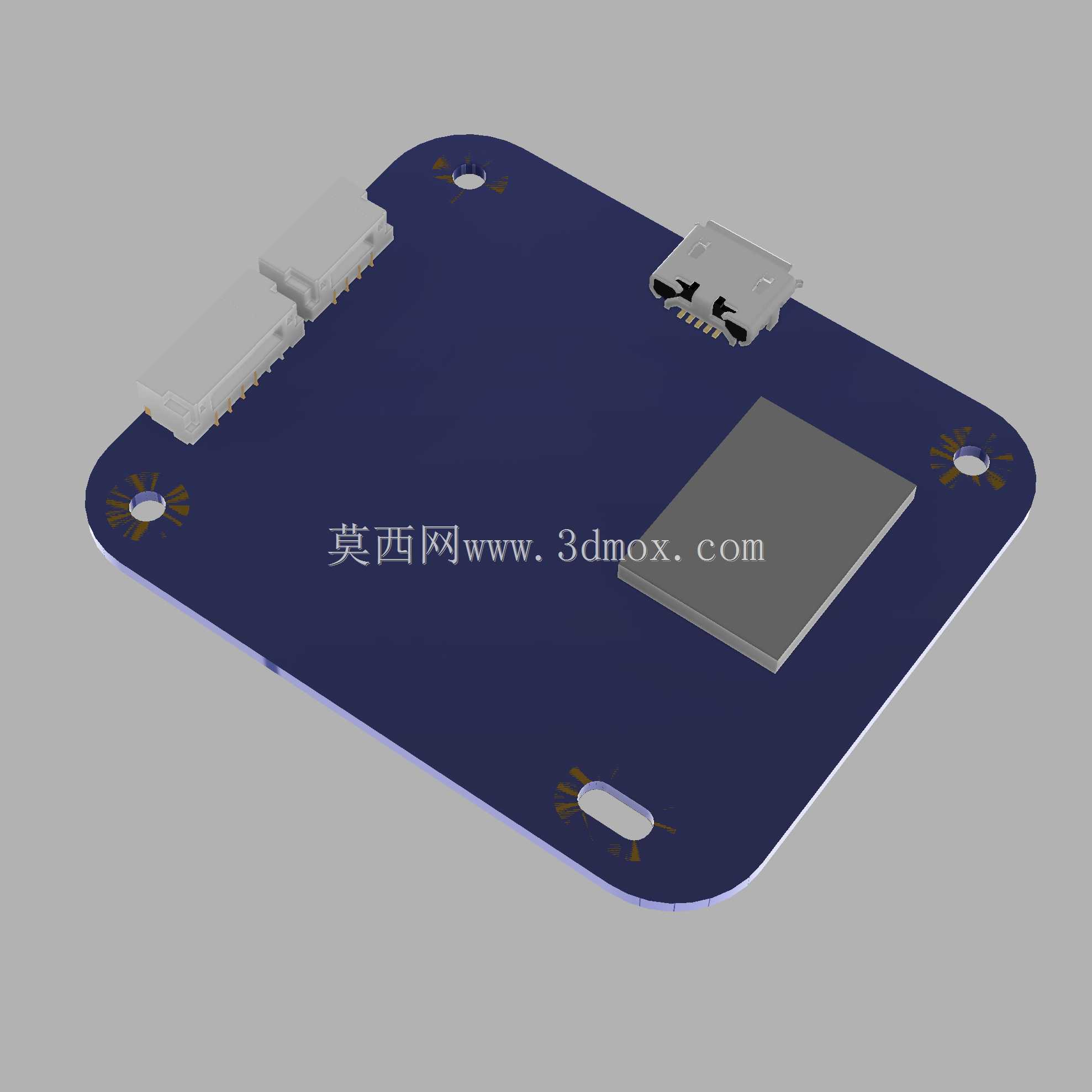

这款定位接收模块主要面向移动机器人、小型无人作业平台的导航定位场景设计，可适配巡检机器人、配送机器人、教育类小型移动机器人等多类设备的定位需求，为设备提供实时位置坐标、航向参考等核心定位数据，是移动机器人实现自主路径规划、定点作业、轨迹回溯功能的核心感知部件。模块采用分层堆叠的结构设计思路，上层为陶瓷介质天线单元，表面印有品牌标识与产品序列标注，天线单元采用方形圆角设计，边缘做平滑过渡处理，避免安装过程中剐蹭周边线束或结构件；下层为承载电路板与固定底座，底座采用深蓝色工程塑料材质，四角设置对称的安装固定孔位，可直接通过螺丝锁紧在机器人顶部的安装平面上，安装孔位间距符合小型机器人顶部支架的通用安装间距规范，无需额外设计转接支架即可完成装配。底座侧边预留了排线接插位置，可直接连接机器人的主控通讯板，传输定位数据与供电信号，接插口采用沉板式设计，插接后连接器不会突出底座平面，避免设备运行过程中磕碰导致连接器松脱。从功能特性来看，该模块集成了多星座信号接收能力，可同时接收多套卫星定位系统的信号，在楼宇间、树荫下等信号遮挡场景下仍能保持稳定的定位输出，定位精度可满足室内外过渡区域、半开放作业场景的机器人导航需求，模块整体做了低功耗优化，适配小型机器人的电池供电系统，不会过度占用设备的供电配额。设计过程中充分考虑了机器人运行时的振动工况，天线单元与电路板之间采用缓冲贴合设计，底座固定孔位周边做了加厚处理，长期振动环境下不会出现孔位开裂、天线移位的问题；模块整体厚度控制在较低范围，安装后不会过多突出机器人顶部轮廓，降低设备通行时顶部剐蹭障碍物的概率，底座边缘做了下沉式走线槽设计，连接排线可沿走线槽排布固定，避免线束散乱勾挂外部物体。模块的外形轮廓方正，安装边界清晰，设计时预留了足够的安全间隙，安装后不会和机器人顶部的其他传感器、警示灯等部件产生空间干涉，可与视觉传感器、激光雷达等其他导航部件配合，组成多源融合的机器人导航定位系统，为机器人的稳定自主运行提供可靠的位置数据支撑。
