RC模型及小型设备用球头连接伺服拉杆

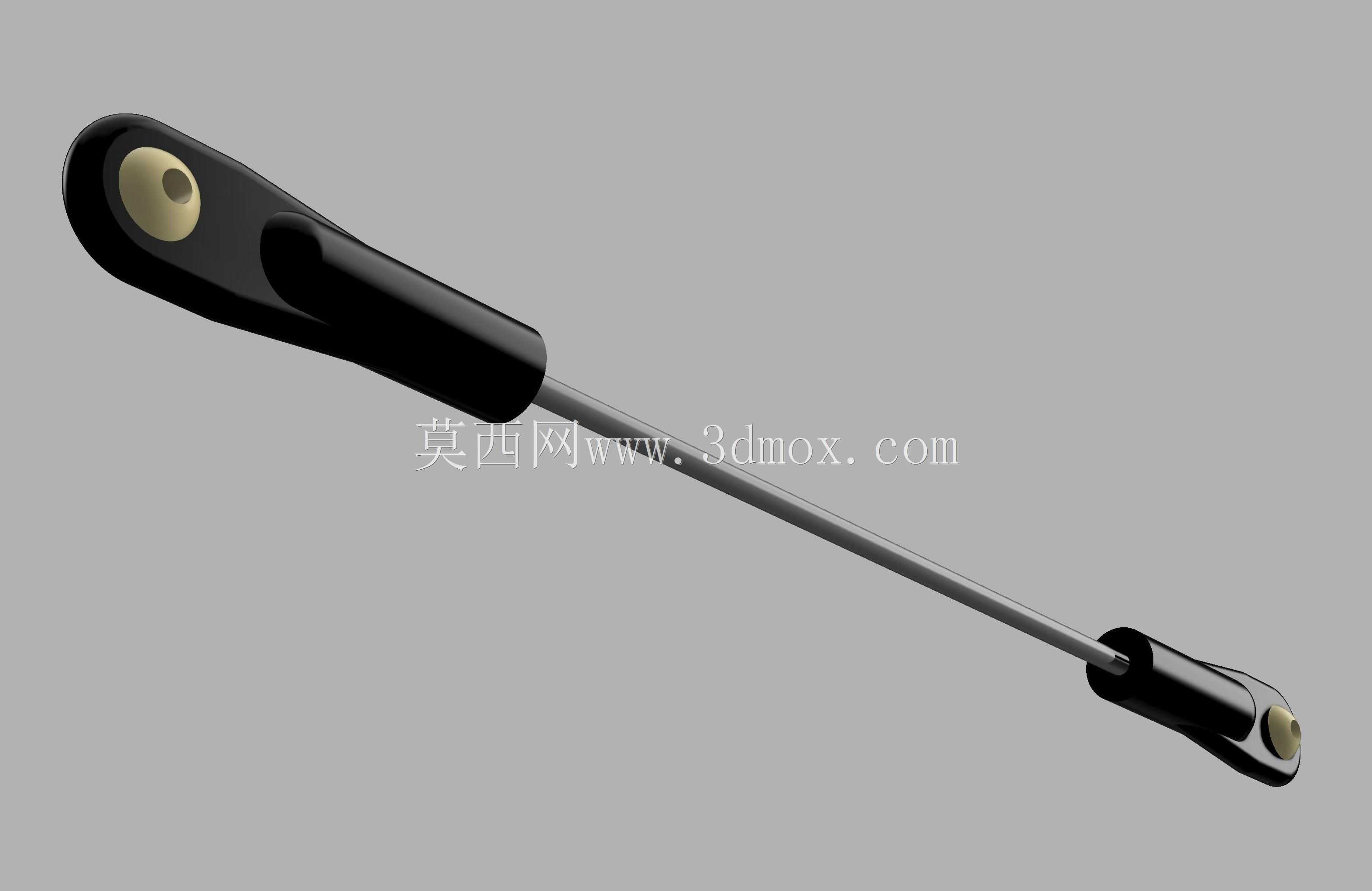

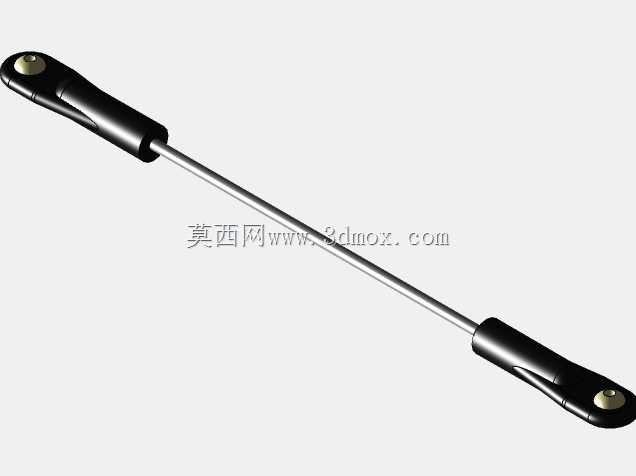

这类带两端球头结构的伺服拉杆，核心作用是在舵机输出端与被控动作机构之间传递直线往复推力与拉力，同时通过球铰结构适配一定角度的安装偏差，避免传动过程中出现卡滞、别劲的问题，在RC航模、比例遥控车模、小型仿真机械模型以及部分小型自动化执行机构中应用十分广泛。从结构设计来看，杆身采用细长等截面圆杆构型，在保证轴向拉压刚度满足传动需求的前提下，尽可能降低自身重量，减少舵机输出端的额外负载，两端的球头座采用包覆式结构，将金属球头完全嵌合在塑料座体内，既可以实现小角度范围内的自由偏转，又能保证传动过程中没有明显的旷量，避免动作传递出现虚位，影响控制精度。设计这类拉杆时，首先要确认两端安装点的运动行程范围，保证拉杆在整个动作行程中不会出现长度不足导致的拉脱，也不会因为长度冗余出现机构死点；球头的偏转角度需要匹配两端安装座在动作过程中的角度变化量，通常要预留15度以上的偏转余量，避免机构运动到极限位置时球头被卡死。安装边界方面，两端球头的安装孔位需要与舵机摇臂、被控机构的连接销尺寸匹配，杆身的外径要保证在运动过程中不会与周边的结构件、走线发生干涉，细长杆的长径比需要控制在合理范围内，避免传动受力时出现杆身弯曲变形，影响动作传递的线性度。实际使用中，这类拉杆的长度通常可以根据安装需求做小范围调整，部分构型会在杆身与球头座的连接位置设置细牙螺纹，通过旋转球头座调整整体长度，适配不同轴距、不同舵机安装位置的设备需求，调整到位后可以通过点胶或者锁紧螺母固定长度，避免运行过程中长度发生变化导致控制中位偏移。球头部分的配合间隙需要控制在合理区间，间隙过大会导致传动虚位，控制精度下降，间隙过小则会增大传动阻力，增加舵机的负载，甚至导致舵机堵转烧损，设计时通常会根据使用场景的精度要求选择合适的配合公差，模型类应用可以适当保留微小间隙保证动作顺滑，工业类小型执行机构则需要尽可能减小间隙提升控制精度。杆身材质通常根据负载需求选择，轻载场景多采用碳纤维杆或者硬质铝合金杆，兼顾重量与刚度，重载场景则会选用不锈钢杆提升抗拉强度，两端球头座多采用耐磨工程塑料注塑成型，金属球头表面做光滑处理，降低转动过程中的摩擦阻力，延长使用寿命。
