小型手动台虎钳夹持工装结构设计

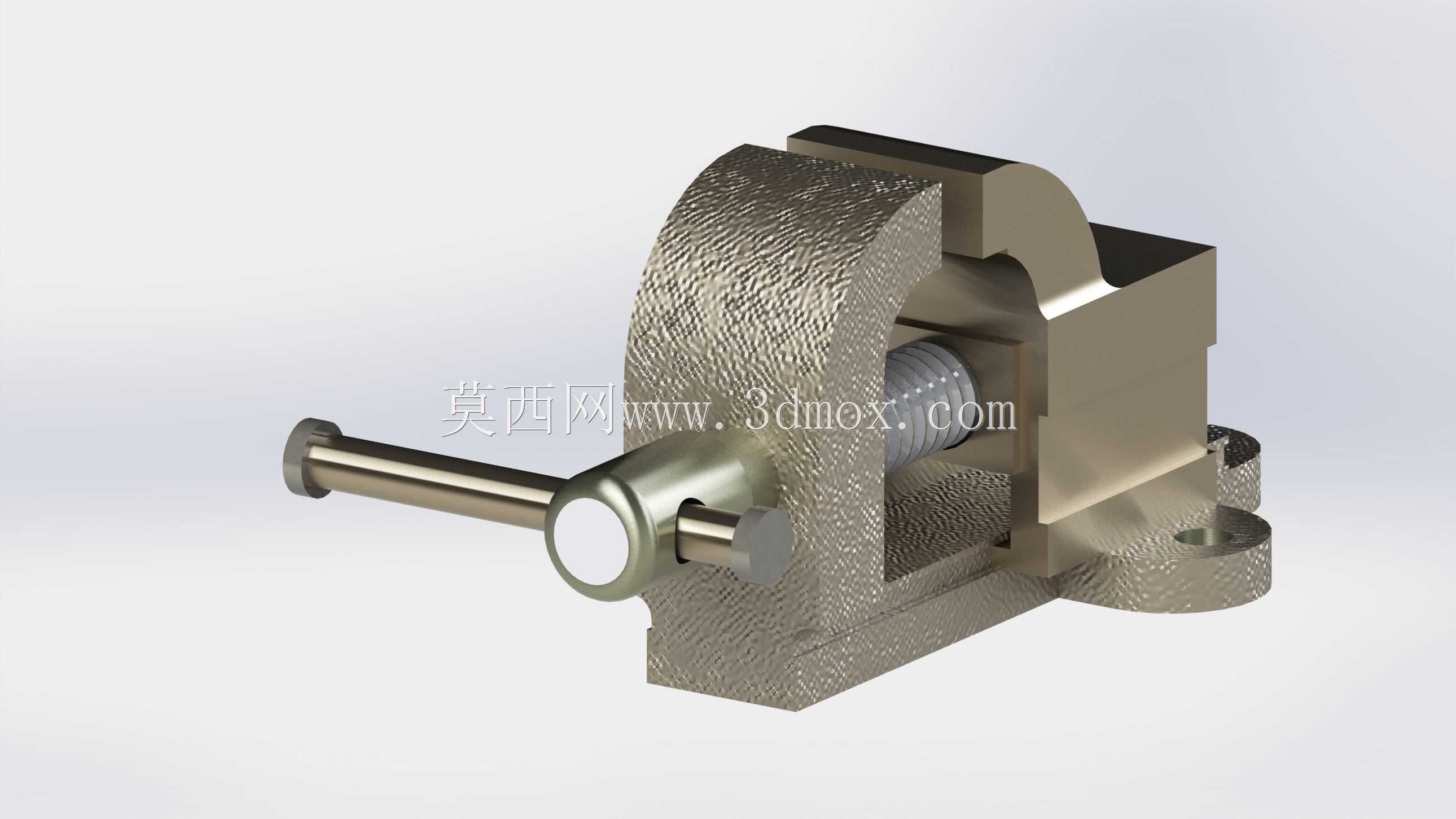

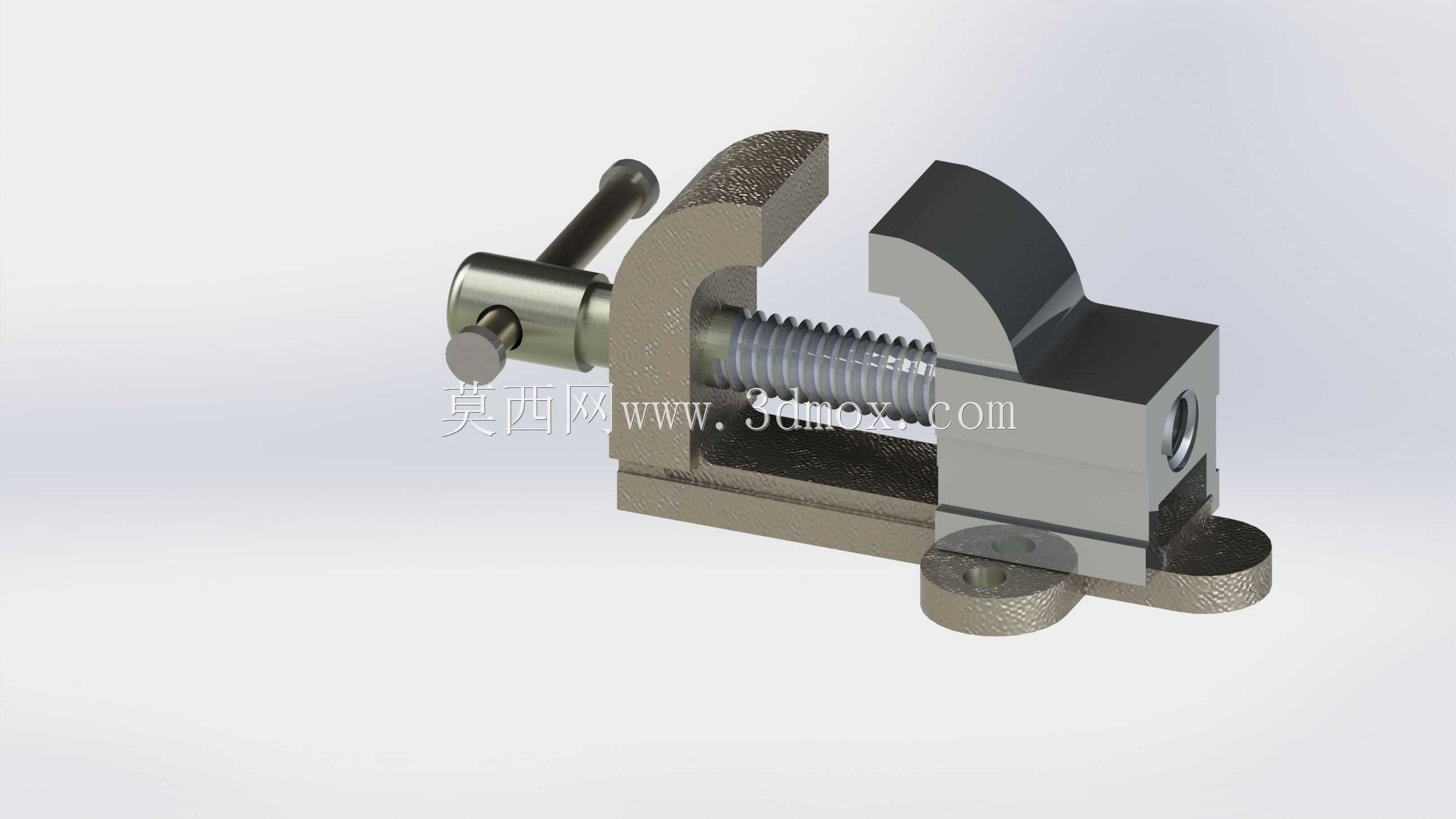

这款小型手动台虎钳是面向轻型加工、手工装配、精密修配场景打造的夹持类工装，整体采用经典丝杠进给式夹持结构，能够在钳工台、小型实验操作台、家用DIY工作台上完成小尺寸工件的稳固装夹，适配电子元器件引脚修整、小型五金件打磨、模型零件粘接固定、首饰加工打样、学生金工实习操作等多类轻载作业场景，相比重型工业台虎钳，它的体积更紧凑，占用工作台面空间更小，安装灵活度更高，不需要大面积的安装台面预留，也不需要复杂的预埋固定结构，通过底座的两个安装孔即可使用螺栓完成与工作台面的紧固连接，也可搭配小型快速压块实现临时装夹固定，适配不同场景的使用需求。

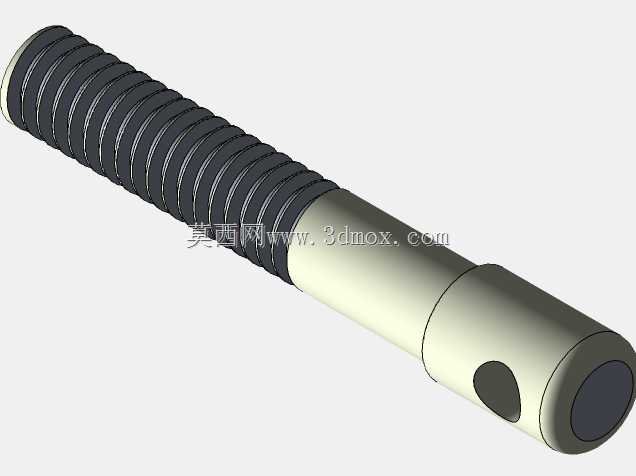

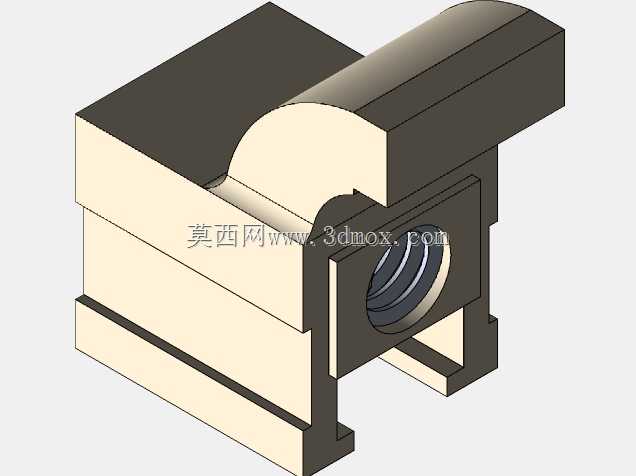

从功能特性来看，这款台虎钳采用梯形丝杠传动结构，传动过程平稳无卡顿，夹持力输出均匀，不会因为进给过程的卡顿导致工件表面出现压痕或者夹持偏移，活动钳身与固定钳身的配合面经过精密研磨，滑动间隙控制在极小范围内，夹持过程中钳口不会出现上翘或者偏斜的问题，能够保证装夹后工件的基准面与钳身基准保持平行，减少后续加工过程中的找正时间。钳口部位设计有交叉防滑齿纹，能够在夹持金属、硬质塑料、木质等不同材质工件时提供足够的摩擦力，避免加工过程中工件出现滑移，同时钳口采用可拆卸式结构，当齿纹出现磨损后可以快速更换钳口板，不需要整体更换台虎钳，降低长期使用的维护成本。固定钳身的弧形凸起结构可以在夹持圆柱形工件比如小直径棒料、钻头、丝锥等零件时，提供V型定位的辅助支撑，不需要额外加装V型块即可完成轴类零件的装夹，拓展了设备的适用范围。

在设计思路上，这款台虎钳优先兼顾结构强度与轻量化需求，钳身主体采用一体式铸造成型结构，关键受力部位比如丝杠安装座、钳口连接部位做了加厚加强处理，能够承受轻载加工过程中的敲击、锉削、钻孔等操作带来的冲击力，不会出现钳身变形或者断裂的问题，同时非受力部位做了合理的减重挖槽设计，在保证结构强度的前提下尽可能降低整体重量，方便使用者根据作业需求挪动台虎钳的安装位置。丝杠端部设计有转动手柄，手柄采用穿杆式结构，转动时力臂长度合理，不需要施加过大的手动力即可输出足够的夹持力，手柄端部做了圆滑处理，长时间操作也不会出现硌手的问题。底座的安装孔位置经过合理排布，两个安装孔的连线与钳身进给方向保持垂直，固定后能够抵消加工过程中产生的横向作用力，避免台虎钳在受力时出现转动偏移。

从安装边界与尺寸适配来看，这款台虎钳的整体开合行程适配小尺寸工件的装夹需求，最大开口距离能够覆盖绝大多数轻型加工场景的工件尺寸，钳口高度设计合理，装夹后工件的加工面能够完全露出，不会因为钳身遮挡影响打磨、钻孔、划线等操作的开展，整体高度控制在低位，装夹后工件的重心贴近工作台面，加工过程中稳定性更好，不会因为重心过高出现晃动。整体结构没有多余的突出零部件，安装后不会占用过多的工作台周边空间，在狭小的操作台面也能正常使用，同时所有活动部件都设计有防尘间隙，日常使用过程中产生的金属碎屑、灰尘不会轻易进入滑动配合面，减少日常维护的频次，延长设备的使用寿命。
