手动螺杆式钻床夹持虎钳结构设计

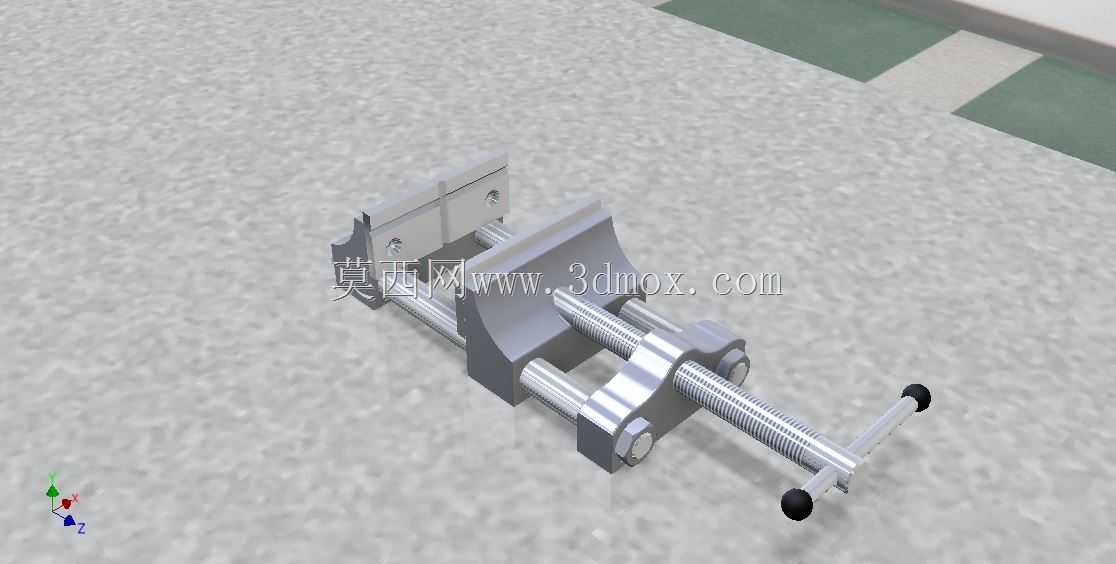

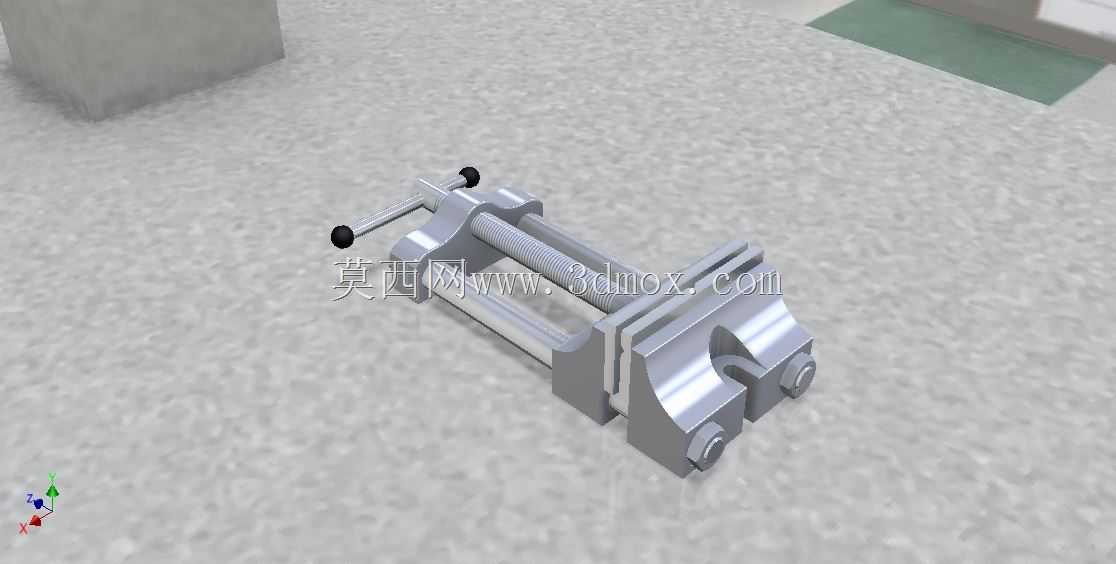

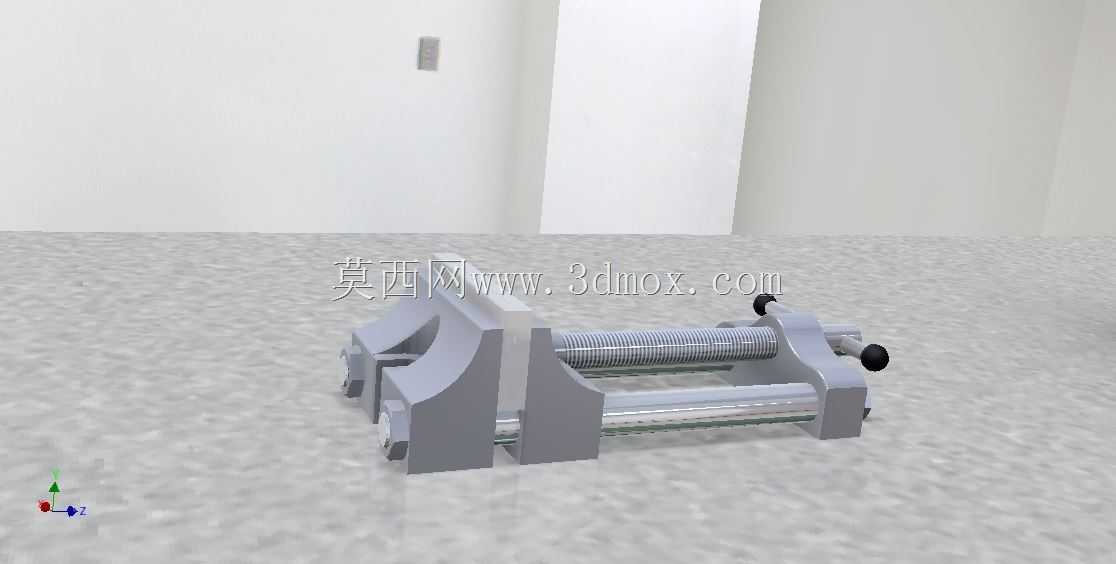

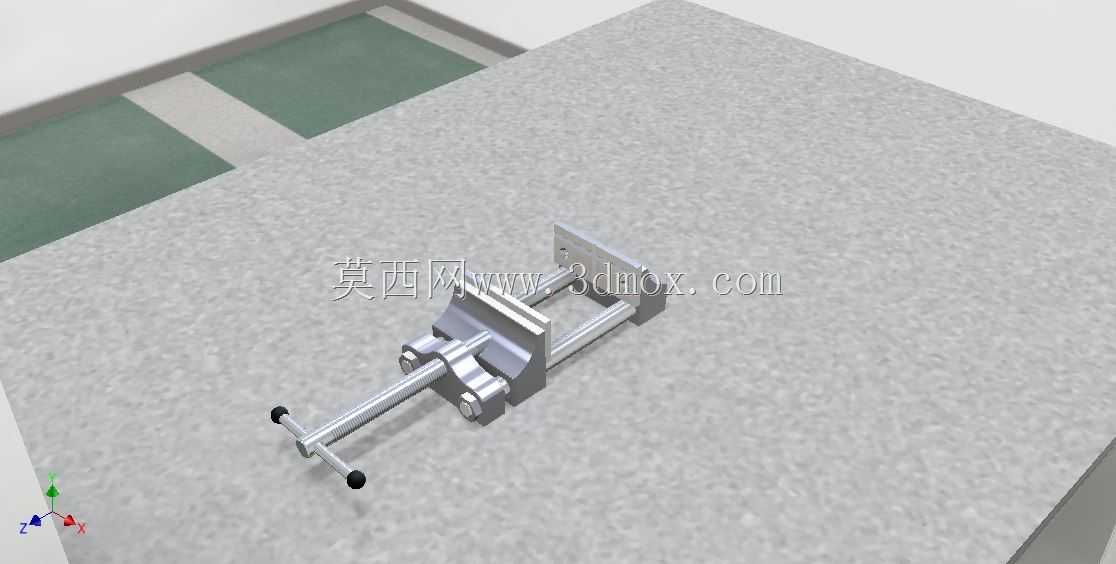

这款手动螺杆式钻床虎钳是钻削加工场景中不可或缺的工装夹持部件，主要应用于台式钻床、立式钻床的常规钻孔、扩孔、铰孔及轻量攻丝作业环节，在小型机械加工车间、五金维修工位、职业院校机加工实训场地都有极高的使用频次，能够替代人工持件完成工件的精准定位与牢靠固定，从根源上避免钻孔过程中工件偏移、抖动导致的孔位超差、钻头崩折问题，同时消除手持工件作业的安全隐患，保障操作人员的作业安全。从功能特性来看，该虎钳采用双导杆配合主传动螺杆的结构布局，两根平行光杆作为活动钳身的运动导向支撑，能够保证活动钳身在开合全程保持与固定钳身的平行度，避免夹持过程中出现钳口歪斜、工件翘起的问题；中部的梯形传动螺杆具备良好的传力性能与自锁特性，转动端部的T型手摇柄即可带动活动钳身平稳进给，当夹紧工件后螺杆可依靠螺纹副的自锁特性保持夹持力，无需额外锁止结构即可避免加工过程中钳身松脱，钳口位置预留了可拆卸钳口板的安装位，可根据加工工件的材质更换光面、齿面或软质钳口，既可以加持硬度较高的金属毛坯件，也能加持表面易划伤的精加工工件、非金属工件，适配不同材质、不同外形的待加工零件装夹需求。在设计思路上，这款虎钳优先考量了钻削作业的受力特点，整体采用高强度铸铁作为基体材质，固定钳身与钻床工作台的连接位置预留了标准T型槽螺栓安装位，可直接适配多数常规钻床工作台的槽距尺寸，安装时无需额外加工转接板即可完成固定；活动钳身的滑动面做了耐磨处理，降低长期往复运动带来的磨损量，延长工装的使用寿命；手摇柄的长度经过力学优化，既保证操作人员转动时可以输出足够的夹紧力，又不会因力臂过长导致夹紧力过大损伤工件或造成螺杆变形。从安装边界与尺寸适配来看，该虎钳的整体外形紧凑，底座宽度适配多数中小型钻床的工作台面尺寸，钳口最大开合度覆盖常规小型零件的夹持范围，整体高度控制在合理区间，安装后不会因钳体过高导致钻头行程不足，能够适配不同长度的标准麻花钻作业需求；钳身底部做了平整化处理，安装后可保证钳口上平面与钻床主轴保持垂直，保障钻孔的位置精度与垂直度要求，无需额外做找平校准即可快速投入使用。在实际使用过程中，操作人员只需将待加工工件放置在固定钳身与活动钳身之间，对齐钻孔位置标记后转动手摇柄夹紧工件即可启动钻床作业，加工完成后反向转动手柄即可松脱工件取件，操作流程简单易上手，无需复杂的培训即可熟练使用，能够有效降低钻床工位的辅助作业时间，提升单工位的加工效率。
