手动螺旋式管子夹持固定工装结构

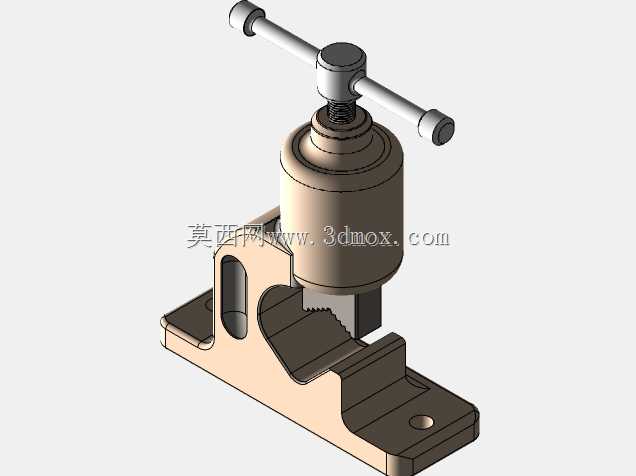

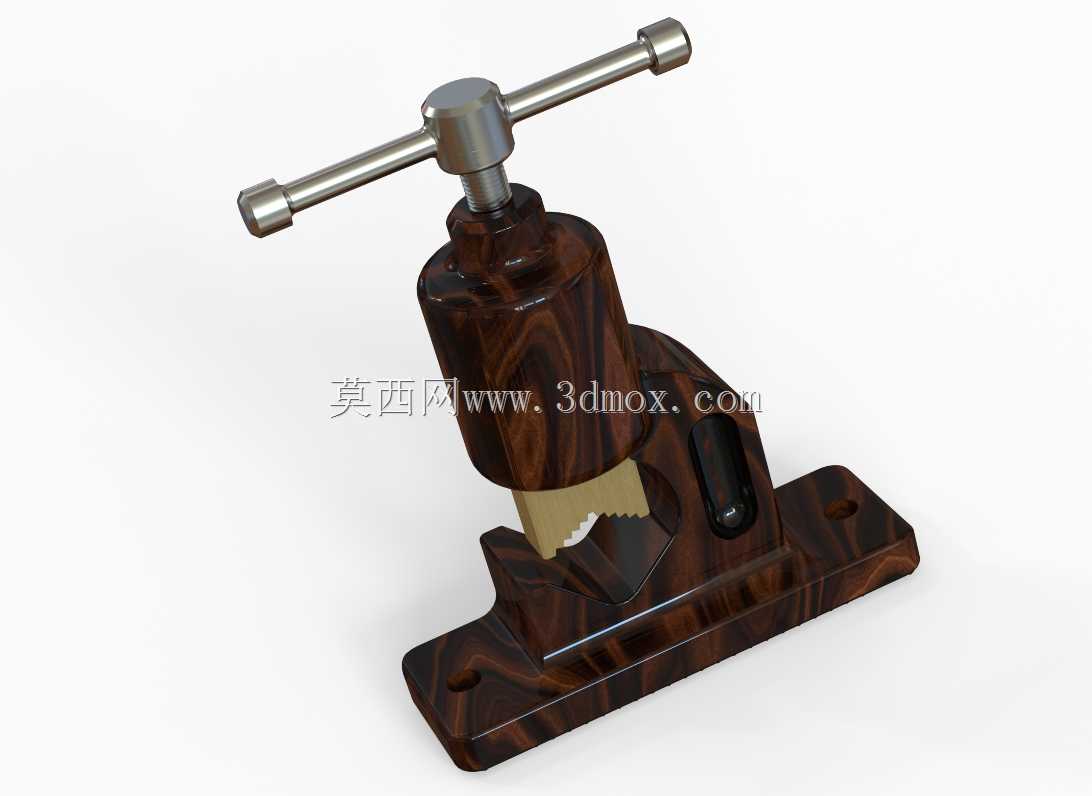

这款手动螺旋式管子夹持工装，是面向管道预制、机加工维修、五金装配场景设计的专用夹持器具，核心作用是在对金属管材、小型棒料进行锯切、套丝、铰孔、坡口打磨、管件焊接组对等作业时，提供稳定可靠的工件固定能力，避免加工过程中工件移位、晃动导致的加工精度偏差或操作安全隐患。从功能特性来看，它采用经典的螺旋进给施力结构，顶部的T型转动手柄可以放大操作人员的输入扭矩，通过内部梯形传动丝杠将回转运动转化为压块的直线进给运动，配合钳口位置专门设计的锯齿形咬合齿面，能够在接触管材外壁时形成多点嵌合的摩擦力，即便夹持表面带有轻微锈迹、油污的普通碳钢管、镀锌管，也能实现牢固锁止，不会出现施力后工件打滑松脱的问题；钳身的开口尺寸适配常规小口径管材的夹持需求，压块的下行行程覆盖了常见薄壁管、厚壁管的直径范围，无需额外更换钳口配件就能满足多数日常维修、小批量加工的使用需求。在设计思路上，这款工装优先考虑了手动操作的易用性与长期使用的结构耐用性：整体采用一体式铸造型的钳身底座，底座上开设的两个对称安装孔，可以通过螺栓将整个虎钳固定在钳工工作台、移动式作业支架的台面上，安装边界适配多数标准工位的台面开孔尺寸，固定后钳身重心落在底座支撑面的中心区域，即便施加较大的夹紧力也不会出现倾翻、翘边的问题；钳身侧面开设的减重观察孔，既可以降低整体铸件的重量，方便作业人员临时挪动转移工位，也能在夹持长尺寸管材时观察工件的伸入位置，快速调整装夹对位；丝杠与钳身的配合位置预留了润滑储油间隙，长期使用后可以通过加注润滑脂降低传动磨损，延长工装的使用寿命。外形设计上摒弃了多余的装饰结构，所有棱边都做了倒角过渡处理，避免操作过程中剐蹭划伤操作人员，外露的传动部件没有易脱落的小零件，适配车间多粉尘、多油污的复杂作业环境，日常维护仅需定期清理钳口杂物、加注润滑油即可保持顺畅的操作手感，无论是固定工位的管道加工作业，还是外出上门维修的临时装夹场景，都能提供稳定的夹持支撑。
