薄板卷料校平送料罗拉机架结构设计

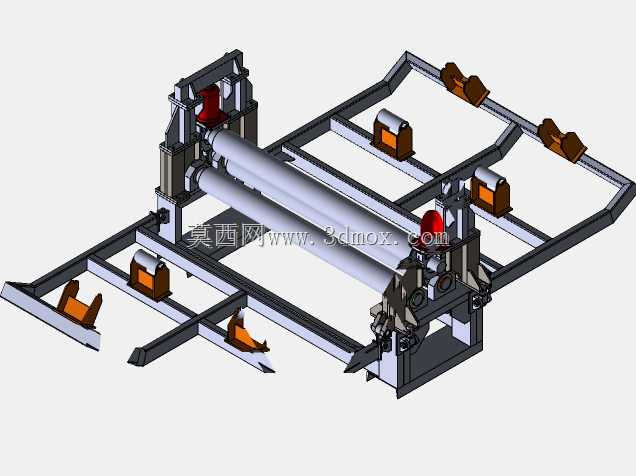

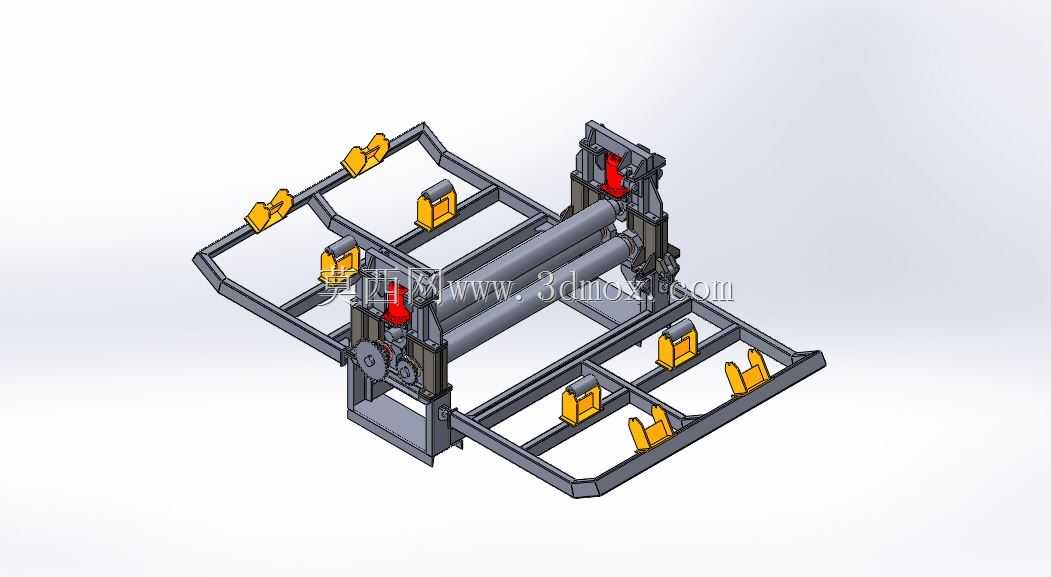

该设备主要面向中小型钣金加工、五金冲压生产场景，适配1/2英寸及以下厚度的金属薄板卷料前置处理工序，解决卷料开卷后存在的弧弯、应力不均问题，为后续冲压、剪切、折弯工序提供平直度达标、进给稳定的板料，常见于小型五金件加工厂、配电箱壳体生产车间、五金文具制造产线的开卷整平工位，可独立搭配开卷架使用，也可直接对接冲床送料口形成连续加工产线。设备核心功能是完成薄板的整平与导向输送，上下平行排布的整平辊组通过辊间挤压消除卷料的弯曲内应力，两侧的红色调节机构可根据板料实际厚度调整辊组间隙，适配不同厚度规格的低碳钢、镀锌板、铝板等常用钣金材料，设备上的黄色定位块用于板料输送过程中的侧边导向，避免板料走偏影响后续加工精度，设计中采用青铜衬套替代滚动轴承作为辊轴转动支撑，在车间多粉尘、多金属碎屑的加工环境下，铜套的抗杂质嵌入能力更强，维护频次更低，低速重载工况下的使用寿命更长，更适配小型加工厂低维护成本的使用需求。整体设计采用开放式框架式焊接机架结构，底部为矩形方管焊接的承托底座，两侧安装整平辊组的支撑立板与底座焊接为整体，结构刚性充足，可抵消辊压整平过程中的侧向力与振动，避免机架变形影响整平精度；机架两侧预留的安装位可直接固定在车间地面或生产线接驳台面上，上方的导向块安装位可根据板料宽度灵活调整位置，适配不同宽度的卷料加工需求，整体安装边界紧凑，无需过大的车间占地空间，适合小型加工车间的工位布局。设计过程中优先考虑了工况适配性，针对小型加工厂日常加工的薄板厚度区间，将辊组直径、辊间距做了匹配优化，既保证足够的整平压力消除板料应力，又避免辊距过大导致薄料整平后出现波浪变形，同时简化了整体结构，没有采用复杂的数控调节机构，手动调节的结构更适合小批量多规格的加工场景，操作门槛低，普通车间操作人员经过简单讲解即可完成间隙调整、板料穿引操作，设备的转动部位全部做了遮挡防护设计，避免操作人员误触转动辊组引发安全事故，整体结构兼顾了实用性、耐用性与操作便捷性，完全贴合中小钣金加工场景的实际使用需求。
