铣床块配置加工模拟仿真结构

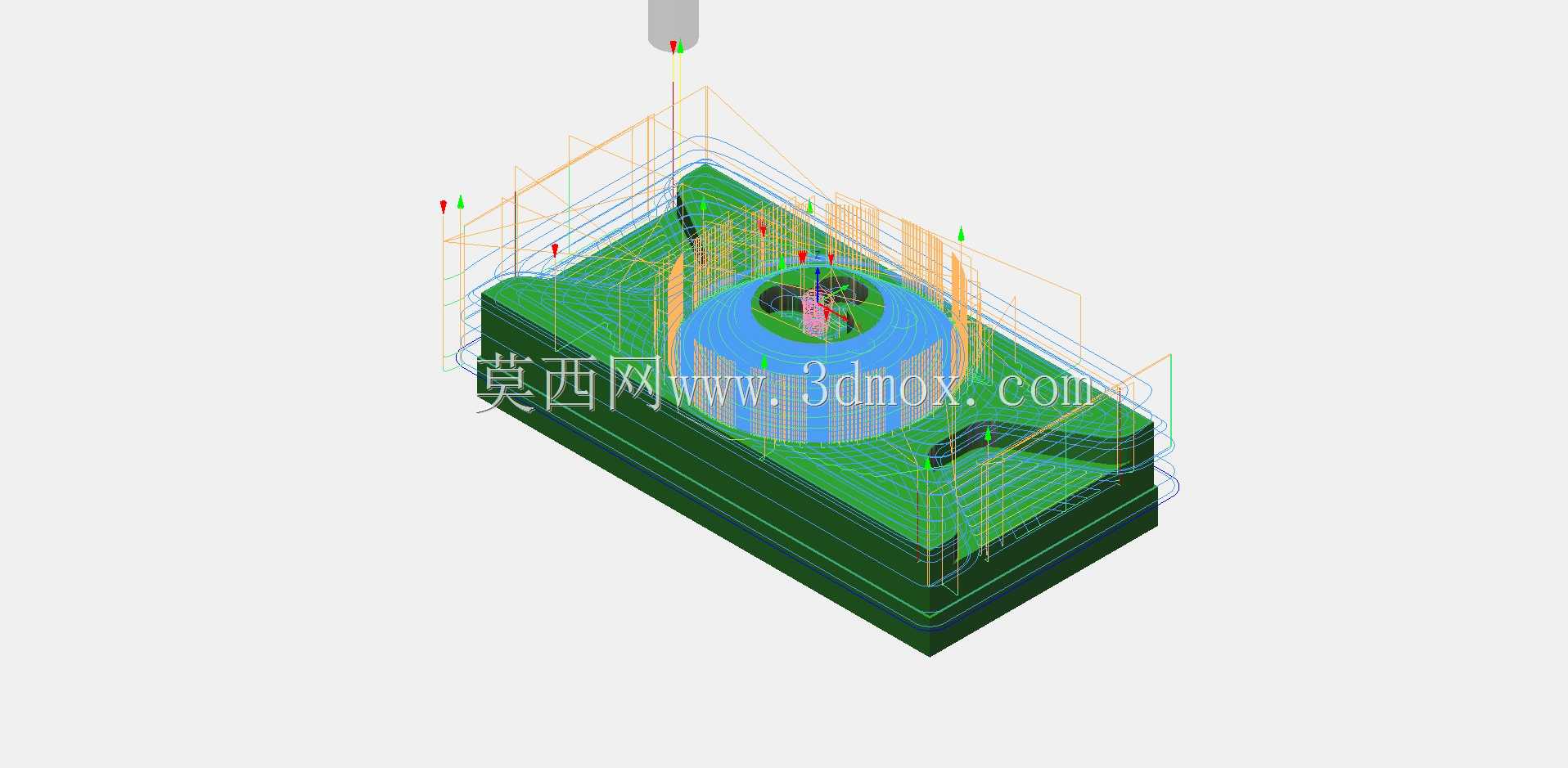

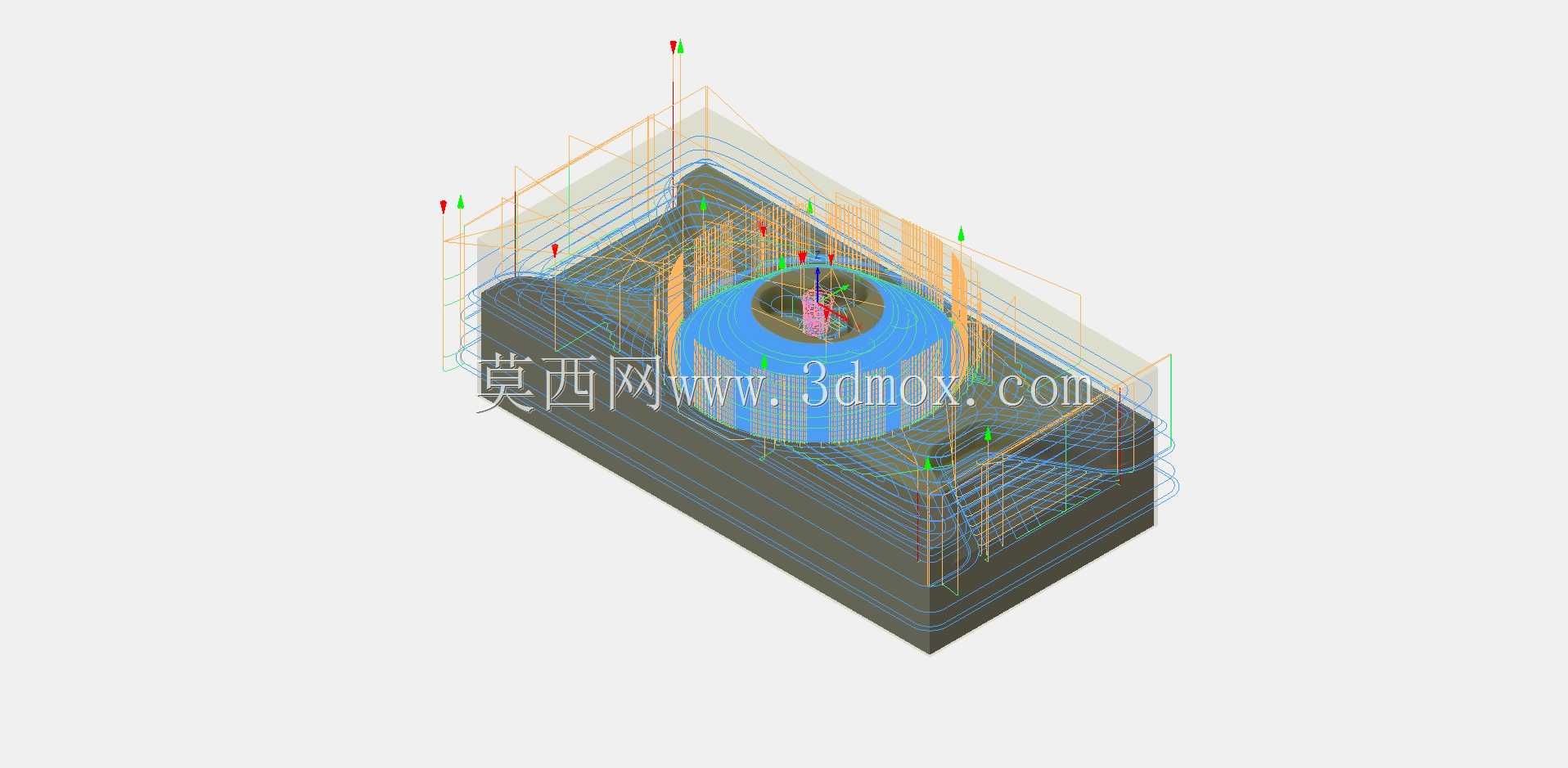

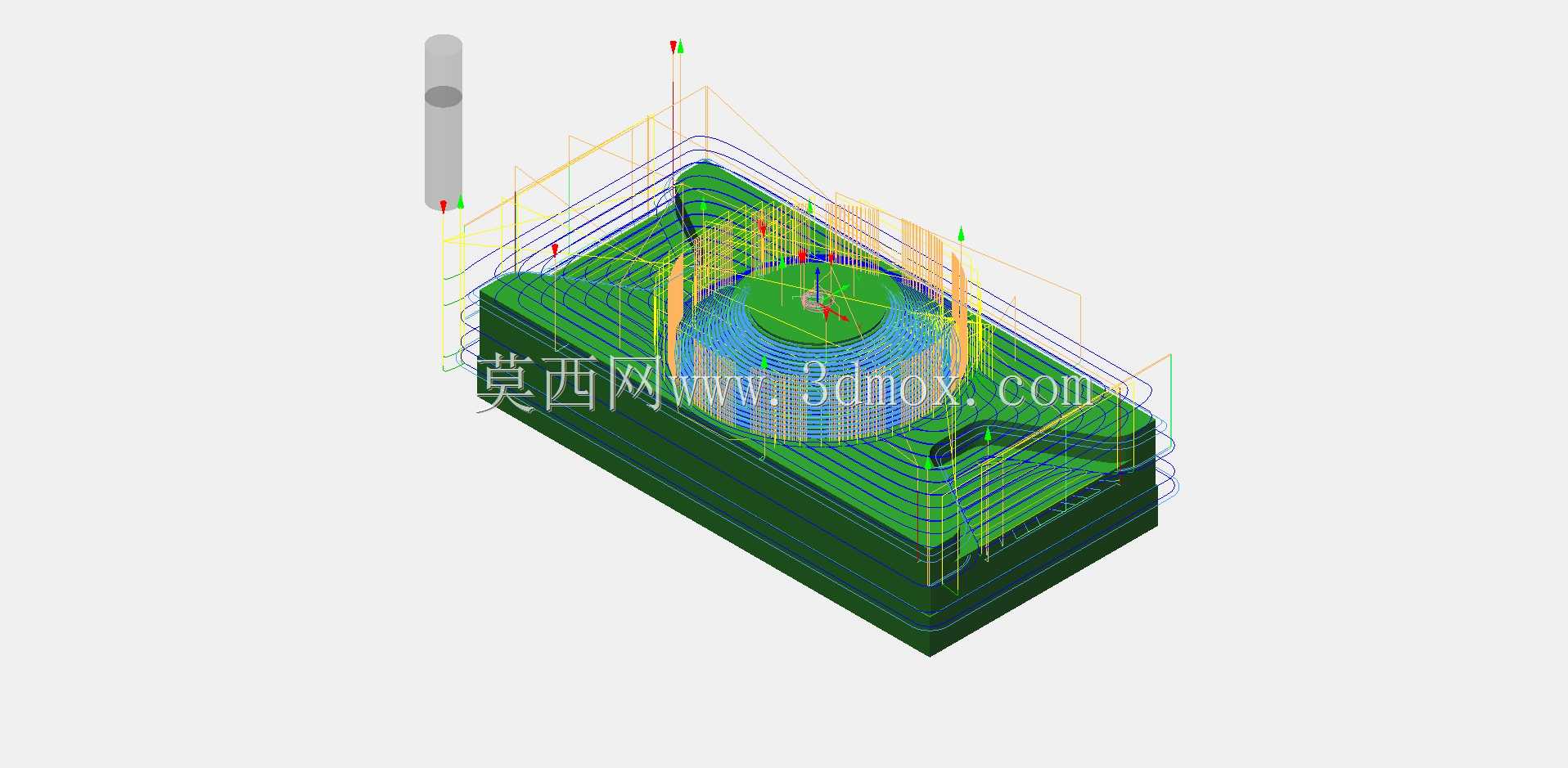

这套铣床块配置加工模拟结构，主要面向机械加工车间的数控铣削工艺验证场景，覆盖中小型带型腔结构零件的粗精加工全流程模拟需求，可用于实际加工前的刀路校验、干涉排查与工艺参数预演，帮助一线加工人员提前预判加工过程中可能出现的撞刀、过切、行程不足等问题，减少实际试切环节的材料浪费与设备损耗，同时也可作为数控操作培训的具象教学载体，让学员直观理解铣削加工的走刀逻辑与材料去除过程。从实际用途来看，该模拟结构完整还原了立式铣床针对带中心凸台型腔类零件的加工全流程，包含了毛坯定位、分层粗铣、轮廓精修、中心特征加工等多个工步的走刀轨迹呈现，能够对应实际生产中模具型腔、机械夹具体、液压阀块等常见零件的铣削加工场景，适配普通立式铣床、数控镗铣床等常规铣削类设备的加工工况。在功能特性上，该模拟结构清晰区分了不同加工阶段的刀路层级，粗加工阶段采用大切深、大进给的环绕式走刀逻辑，快速去除毛坯大部分余量，刀路轨迹沿零件轮廓逐层偏移，保证切削负载均匀；精加工阶段沿零件最终成型面走刀，预留均匀的精加工余量，保证最终成型面的尺寸精度与表面质量，同时模拟结构中呈现了刀具轴向的加工行程范围，可直观校验刀具装夹长度是否满足加工深度要求，避免加工过程中出现刀柄与工件、夹具碰撞的问题。设计思路上，整套模拟结构以实际铣削加工的工艺逻辑为核心，首先确定待加工零件的最终成型轮廓，反向推导毛坯的尺寸边界与定位方式，再按照从粗到精的加工顺序排布各工步的走刀路径，所有刀路轨迹均贴合实际加工的切削参数逻辑，避免出现空行程过长、切削角度突变等不符合实际加工要求的设计，同时充分考虑铣床的工作台行程边界，保证整套加工动作都落在设备的有效加工行程范围内，不会出现超程问题。外形尺寸与安装边界方面，该模拟结构对应的毛坯为规则长方体结构，底面为定位基准面，可直接适配铣床工作台的平口钳或者压板装夹方式，装夹时毛坯伸出钳口的高度满足最深加工位置的深度要求，不会与夹具产生干涉，零件整体的长宽尺寸控制在常规中小型铣床的工作台装夹范围内，无需额外制作专用工装即可完成装夹定位，中心凸台的加工深度匹配常规立铣刀的有效切削刃长度，无需使用加长杆即可完成加工，整体安装边界符合通用铣削加工的装夹规范，可直接对应到实际生产的装夹操作流程中。
