三爪自定心车床卡盘心轴装夹结构

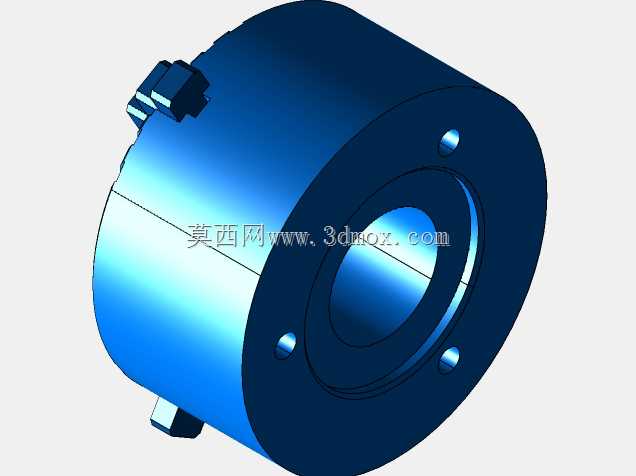

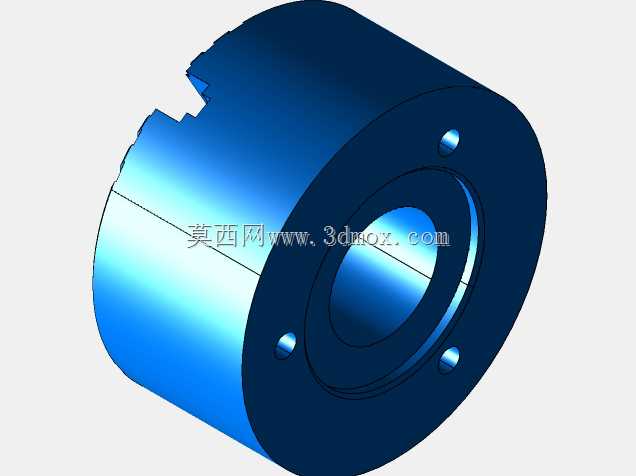

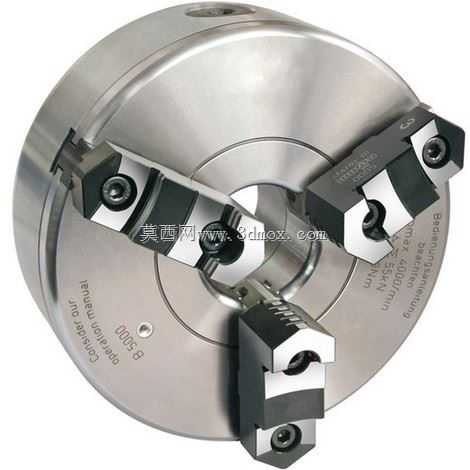

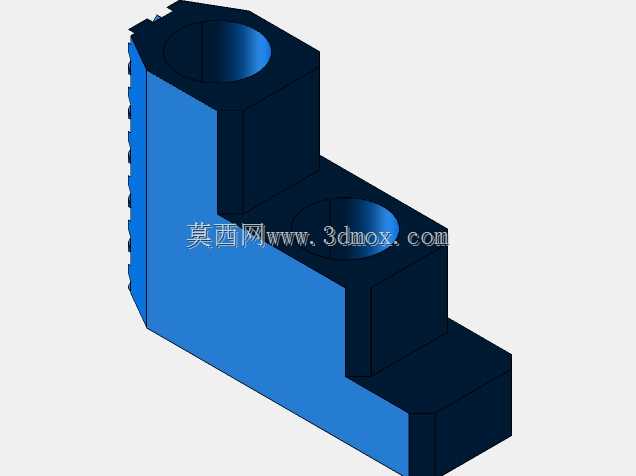

该装夹结构是车床加工环节中核心的工件夹持组件，主要应用于普通卧式车床、数控车床的回转类零件加工作业场景，承担轴类、盘套类零件加工过程中的定位与夹紧功能，是保障车削加工同轴度、装夹稳定性的关键功能部件。在实际生产场景中，该结构可适配不同直径的回转工件装夹需求，既能够完成实心轴类零件的外圆夹持，也可配合心轴完成盘套类零件的内孔胀紧定位，覆盖粗车、半精车、精车等多道车削工序的装夹要求，在通用机械加工、汽车零部件制造、五金零件批量生产等领域均有广泛应用。从功能特性来看，该三爪装夹结构具备同步定心的核心优势，三个卡爪可在驱动机构带动下同步径向移动，装夹工件时可自动完成中心找正，无需操作人员反复调整工件同轴度，能够大幅缩短装夹辅助时间，同时可保证工件装夹后的回转中心与车床主轴回转中心高度重合，有效降低车削加工的圆度、同轴度误差。卡爪采用分体式可调结构设计，可根据工件装夹直径范围调整卡爪安装位置，适配不同尺寸规格的工件装夹，卡爪夹持面设计有防滑齿纹结构，可增大与工件表面的接触摩擦力，避免车削过程中工件出现打滑、移位问题，保障大切削量加工过程中的装夹可靠性。从设计思路层面，该结构整体采用圆盘式主体布局，盘体背部设计有与车床主轴端匹配的连接定位结构，可直接与主轴法兰端面对接安装，保证整体连接刚性；内部设计有平面螺纹传动结构，通过扳手驱动盘体内部的伞齿轮转动，即可带动平面螺纹旋转，驱动三个卡爪同步做径向进给运动，传动结构具备自锁特性，装夹完成后可自动锁止，避免加工过程中卡爪松动。在外形尺寸与安装边界设计上，盘体外圆采用规整的圆形结构，无突出的外置部件，可避免回转过程中出现干涉风险，盘体厚度经过优化设计，在保证整体结构刚性的前提下尽可能降低整体重量，减小主轴回转负载；卡爪的行程范围覆盖常规车床加工的常见工件直径区间，安装时需保证盘体定位端面与主轴端面完全贴合，连接螺栓按照对角顺序均匀锁紧，保证盘体安装后的端面跳动、径向跳动满足车床精度要求，卡爪安装后需进行试运转校验，确认三个卡爪的同步性与夹持精度符合加工要求后方可投入生产使用。
