带多向连接端的杆式铰接锁止构件

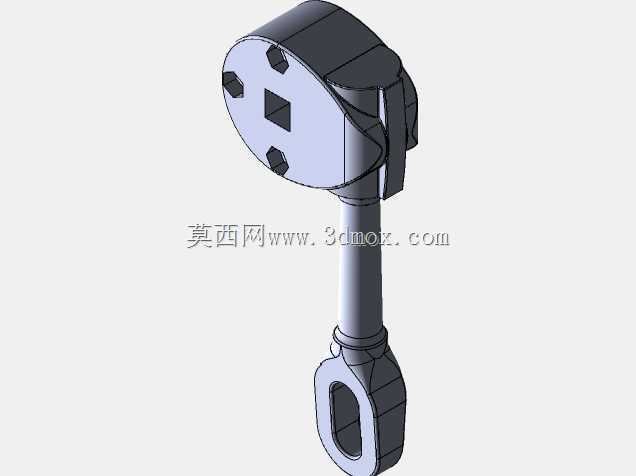

该构件属于工业传动与锁止场景中常用的铰接连接类五金部件，主要应用于需要实现定角度锁止、同时允许小范围摆动补偿的机械连接工位，常见于工装夹具的角度调节模块、小型设备的操作手柄铰接端、输送线侧挡的定位支撑结构、非机动车的操纵杆连接段等场景，能够在实现刚性锁止传递扭矩的同时，通过下端的吊环式铰接结构补偿安装面的位置偏差，避免硬连接带来的应力集中问题。从功能特性来看，该构件上端为圆盘式锁止端，盘面均匀分布四个内六角紧固点位，中心设置方形传动孔，能够与对应规格的方轴实现周向固定，传递额定扭矩，四个紧固点可将上端盖与杆身牢牢锁合，防止传动过程中出现松脱；中间为等直径圆柱杆身，作为主要的力传递段，杆身与上下两端的连接处均做了圆弧过渡处理，有效降低应力集中系数，提升构件的抗疲劳强度；下端为带长圆孔的吊环式铰接端，长圆孔设计允许铰接销轴在孔内有小范围的滑动余量，既可以补偿安装时的孔位误差，也能在设备运行过程中缓冲小幅的位移冲击，避免铰接处出现卡滞或断裂。从设计思路来看，该构件采用分体组装式结构，上端圆盘与杆身、下端吊环端可拆分加工后组装，既降低了复杂异形结构的加工难度，也便于后期更换磨损的铰接端衬套，无需整体报废；上端的方形传动孔相比键连接结构，加工更简便，对中性更好，适合中小扭矩的传动场景，四个紧固点对称分布，保证锁止力均匀覆盖盘面，不会出现偏载导致的盖体变形；下端吊环的长圆孔轴向与杆身轴线平行，能够适配沿杆身方向的安装偏差，铰接孔的边缘做了倒角处理，方便销轴快速穿入安装，同时减少销轴与孔口的接触磨损。在外形尺寸与安装边界方面，该构件整体为细长杆式结构，上端圆盘直径为整体最大宽度，安装时需预留对应直径的圆形操作空间，用于紧固四个内六角螺钉；中间杆身直径小于上端圆盘，周边仅需预留不小于杆身直径的避让空间即可，避免与周边构件发生运动干涉；下端吊环端的长圆孔长度决定了该构件允许的轴向补偿量，安装时需保证铰接销轴的固定座与上端方轴的安装座之间的距离偏差在长圆孔的补偿范围内，铰接端的厚度小于杆身直径，对应的连接耳片开槽宽度需略大于吊环厚度，保证铰接摆动时无卡滞。
