L型卡接式安装固定支撑支架结构

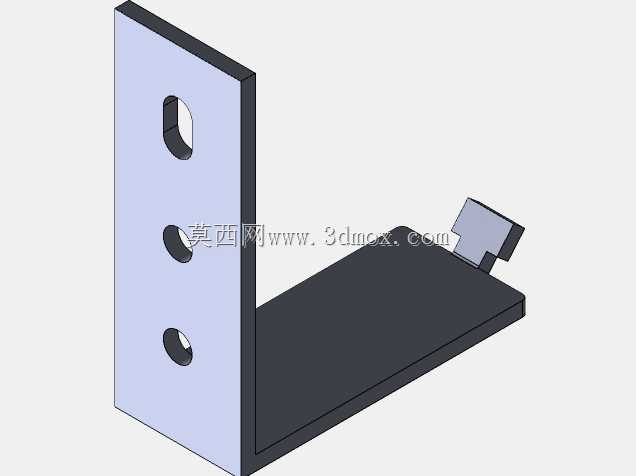

这款L型卡接式支撑固定件，主要应用于工业柜体、设备侧装模组、电气元件挂装以及小型功能模块的侧向支撑场景，在低压控制柜内部元件固定、自动化设备侧边传感器安装支架、小型工装夹具的侧向定位结构中都能适配使用，可实现垂直安装面与水平承载面的直角过渡连接，替代传统焊接直角支架的繁琐加工流程，降低现场安装的调整难度。从功能特性来看，该支架采用直角折弯的一体式结构，垂直安装面设置了三类安装孔位，最上方为长圆形腰型孔，可在安装时实现上下方向的位置微调，抵消安装面的开孔误差，下方两个圆形通孔用于最终的锁紧固定，保证支架安装后的结构稳定性，避免长期受载出现移位；水平承载面的末端设置了快装卡接结构，无需额外螺丝锁紧即可快速卡入对应卡槽的配套部件，大幅提升模块拆装的效率，适合需要频繁更换、维护的功能模块安装场景。从设计思路来看，这款支架优先考虑了安装容错性与快装需求，腰型孔的长度预留了足够的调整余量，可适配不同开孔公差的安装基面，卡接结构的卡扣做了导向斜角设计，安装时可顺着斜角滑入卡槽，到位后卡扣自动卡紧锁止，拆卸时只需轻拨卡扣即可脱出，无需借助额外工具；整体结构做了等厚设计，折弯处保留了合理的圆角过渡，避免应力集中导致的折弯处断裂，同时垂直面与水平面的垂直度公差控制在合理范围，保证安装后承载面的水平度，避免挂载的部件出现倾斜偏移。从安装边界来看，该支架垂直安装面的孔位间距符合通用工业安装的孔距规范，可适配多数标准型材、柜体侧板的安装孔位，水平承载面的长度可满足小型模块的承载需求，卡接结构的尺寸与对应卡槽的配合间隙控制在合理范围，既保证卡接后的紧固性不会出现松脱晃动，又不会因为间隙过小导致卡接卡顿难以拆装；整体结构紧凑，占用安装空间小，可在狭小的设备内部空间完成安装，不会与周边其他部件产生干涉，适合空间紧凑的设备内部安装场景使用。
