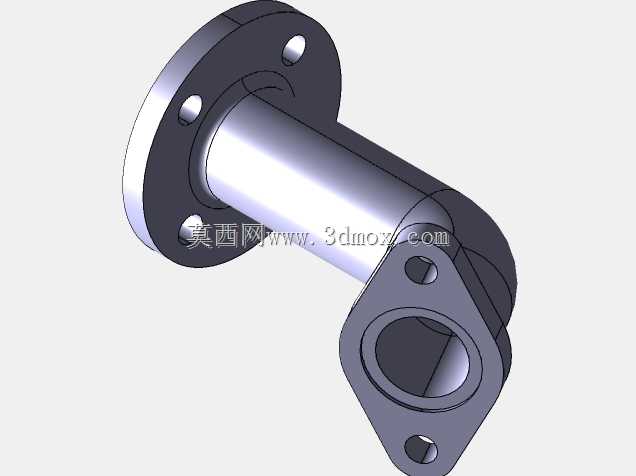

带法兰连接结构的60度弯通管路接头

这款60度弯通管路接头，主要应用在工业流体输送系统的管路转向布设场景中，常见于液压动力回路、气动控制管线、低压给排水管路以及小型化工介质输送管线的布局搭建，能够在有限的设备安装空间内完成管路走向的60度偏转，避免管路强行弯折造成的通径缩窄、介质流动阻力陡增甚至管路开裂泄漏的问题，保障管路内介质输送的顺畅性与管路系统的长期运行稳定性。从实际用途来看，该接头承担着两段不同走向管路的刚性连接功能，一端采用圆形法兰盘对接结构，法兰盘上均匀布设三个安装通孔，可通过螺栓与对应规格的法兰端管路、设备接口实现紧密压合连接，配合密封垫片即可达到可靠的密封效果，适配大流量、低压力波动的管路连接需求；另一端采用菱形两孔安装法兰结构，安装孔位对称分布在接口两侧，可直接对接小通径的管路端口或者设备腔体接口，安装对位便捷，占用空间更小，适合在设备内部局促的布设空间内完成装配。从产品功能特性来看，接头整体采用等通径设计，内部流道顺滑无突兀台阶，能够有效降低介质流经转向位置时的紊流产生概率，减少介质输送过程中的压力损失，同时避免固体杂质在转向位置堆积堵塞管路；接头的弯折段做了加厚处理，能够承受管路内部介质带来的径向压力，同时抵消管路安装过程中产生的装配应力，降低接头位置出现开裂泄漏的风险。在设计思路上，这款接头优先考虑了不同安装场景的适配性，两端差异化的法兰结构能够同时对接两种不同接口形式的管路或设备端口，无需额外加装转换接头，减少了管路系统的连接节点数量，也就降低了整个管路系统的泄漏风险；设计过程中对法兰安装孔的位置度做了严格约束，确保现场安装时螺栓能够顺利穿入，不会出现孔位错位需要现场扩孔的问题，同时对接头的外壁过渡位置做了圆弧倒角处理，既能够消除加工过程中产生的应力集中点，提升接头的结构强度，也能避免安装过程中尖锐边角划伤操作人员。从外形尺寸与安装边界来看，接头整体轴向长度适配常规工业管路的安装间距，圆形法兰端的外径尺寸匹配对应通径的标准法兰规格，三个安装孔的孔距符合通用管路安装的尺寸规范，菱形法兰端的外轮廓宽度较窄，安装时所需的侧向操作空间更小，接头整体的弯折角度严格控制在60度，安装后两段连接管路的夹角偏差控制在极小范围内，能够精准匹配预先设计的管路走向，不会因为接头角度偏差导致管路出现强制装配的内应力，有效延长整个管路系统的使用寿命。
