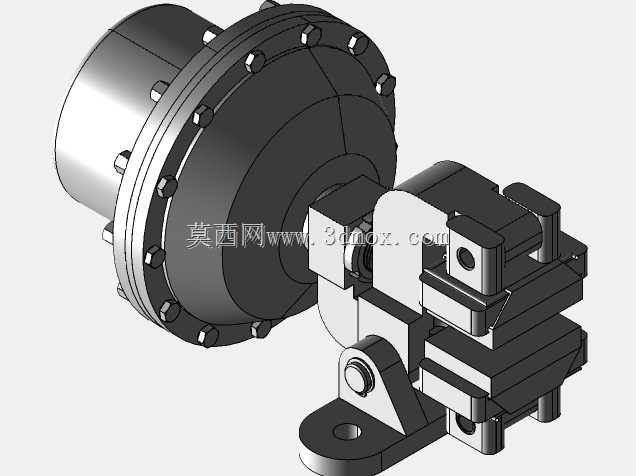

气动钳盘式制动装置结构设计

这款气动钳盘式制动装置，主要应用于工业起重设备、输送线驱动辊组、中小型工程机械回转机构、风电偏航系统等需要可靠减速与驻车锁定的作业场景，作为整套传动系统的安全执行部件，承担着动态减速、静态驻车、紧急工况下快速制停的核心作用，可有效避免负载滑移、机构超速等安全隐患，保障整套设备运行的稳定性与操作安全性。

从功能特性来看，该装置采用气动驱动作为动力源，相较于液压驱动方案，它不存在液压油泄漏污染管路与作业环境的问题，响应速度更快，气源适配绝大多数工业厂区的现有压缩空气管网，后期维护成本更低，动作过程干净利落，适配食品加工、洁净车间等对油污管控严格的作业场景。装置的钳体部分采用对称双摩擦片布局，制动时两侧摩擦片同步贴合配套制动盘的盘面，制动力分布均匀，不会对制动盘轴系产生额外的偏载力矩，能有效延长制动盘与支撑轴承的使用寿命；摩擦片采用快装式卡槽固定结构，日常磨损后无需拆解整个钳体即可完成更换，大幅缩短设备停机维护的时长。

从设计思路层面，整套装置采用模块化集成设计，将气动驱动腔体、杠杆增力机构、钳体夹持结构、安装底座整合为一体式总成，减少了分散零件的装配累积误差，也降低了现场安装的调试难度。驱动端的膜片式气缸结构将压缩空气的压力能平稳转化为直线推力，通过内置的杠杆增力结构放大输出力矩，仅需常规厂区0.4-0.6MPa的供气压力即可输出足够的制动力，无需额外配置增压元件；气缸端盖采用周向均布螺栓的密封结构，密封件采用耐磨损耐老化的橡胶材质，可适应多粉尘、一定湿度的工业作业环境，长期运行也不易出现漏气泄压的问题。钳体部分的铰接点均配置了自润滑衬套，动作过程中摩擦阻力小，不会出现卡滞迟滞的问题，保证制动动作的响应一致性。

在安装边界与尺寸适配方面，装置底部的安装底座设置了两个同轴的定位安装孔，可通过螺栓直接固定在设备的安装支架上，安装孔的间距与孔径适配行业内通用的安装规格，能够直接替换同规格的传统液压制动单元，无需对原有设备的安装基座做大规模改造。钳体的开口尺寸适配常规厚度的钢制制动盘，摩擦片的有效摩擦半径覆盖常用中小规格制动盘的尺寸区间，整体结构的径向与轴向尺寸紧凑，不会占用过多的设备安装空间，可适配安装空间局促的传动布局场景；装置的气动接口设置在气缸尾部的端面上，采用标准管螺纹接口，可直接对接常规气动管路，现场配装十分便捷。
