工业重型定向支撑脚轮三维设计

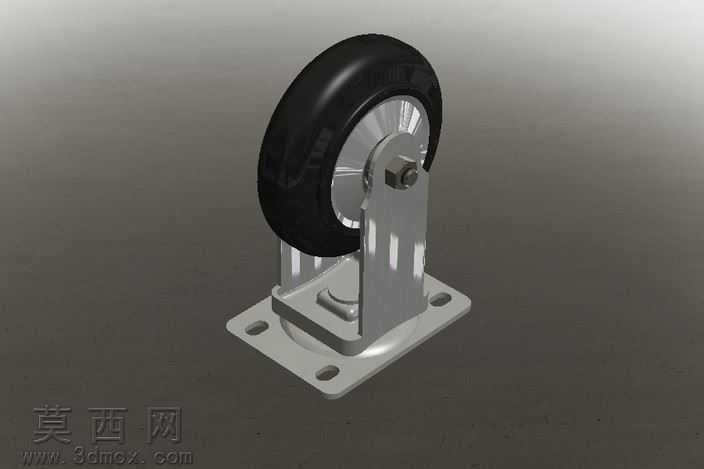

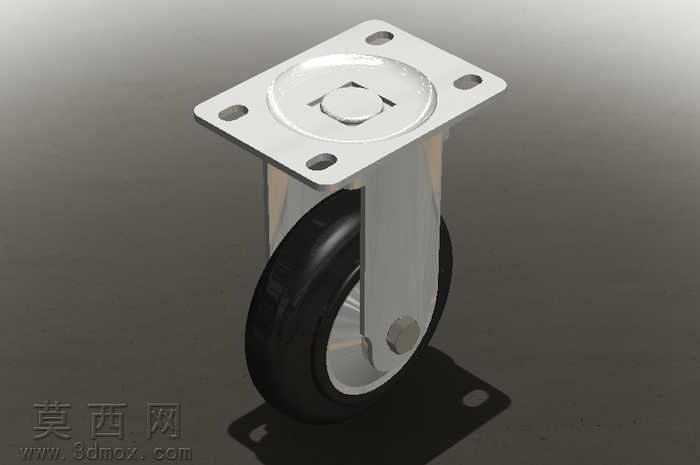

本作品为工业重型定向脚轮的三维设计成果，建模阶段采用SolidWorks完成全参数化结构搭建，首先从底部安装底板开始绘制，精准还原底板上四个用于设备固定的沉头安装孔位，确保孔位间距、孔径、沉头深度完全符合工业脚轮的通用安装标准，底板上方的回转支撑座采用旋转凸台特征完成建模，还原支撑座内部的回转间隙结构，保证支架可实现水平方向的转动适配。支架部分采用钣金特征结合实体拉伸建模，还原支架两侧的加强筋开槽结构，既保证支架的结构强度，又通过镂空设计实现轻量化，支架与滚轮的连接轴部分单独建模，还原轴端的锁紧螺母、防松垫片结构，清晰展示脚轮的装配逻辑。滚轮部分采用分层建模逻辑，内层为金属轮毂，通过旋转凸台完成轮毂的辐条式结构建模，还原轮毂表面的切削加工质感，外层为橡胶轮面，采用包覆特征完成橡胶层的建模，还原橡胶材质的包裹贴合效果，轮面表面添加细微的防滑纹理特征，还原真实工业脚轮的防滑设计。渲染阶段采用金属与橡胶两类核心材质区分部件，金属部件分别赋予不同的金属质感：安装底板、支架、轮毂采用拉丝不锈钢材质，调整材质的粗糙度、反射率参数，还原不锈钢金属的哑光金属光泽，连接轴、锁紧螺母采用镀锌钢材质，还原镀锌件的亮面金属质感；橡胶轮面采用黑色丁腈橡胶材质，调整材质的漫反射颜色、粗糙度参数，还原橡胶材质的哑光磨砂质感，同时添加细微的凹凸纹理模拟橡胶表面的细微颗粒感。场景搭建采用简洁的灰色渐变背景，搭配三点布光方案：主光源从侧上方45度角打亮脚轮主体，突出金属部件的高光反射与橡胶轮面的轮廓，辅助光源从另一侧补光，消除部件暗部的死黑区域，背光源从后方打亮脚轮的轮廓边缘，将脚轮与背景区分开，提升整体渲染的层次感。设计过程中重点考量脚轮的承重性能与转动灵活性，支架的厚度、轮轴的直径、轮毂的支撑结构均参考重型工业脚轮的承重标准进行参数设定，确保模型结构符合实际工业生产的设计逻辑，所有部件之间保留合理的装配间隙，还原真实脚轮的活动状态，可直接用于脚轮产品的结构验证、装配演示以及工业设备的配套选型参考。
